汽车起动机用同轴多联传动齿轮组

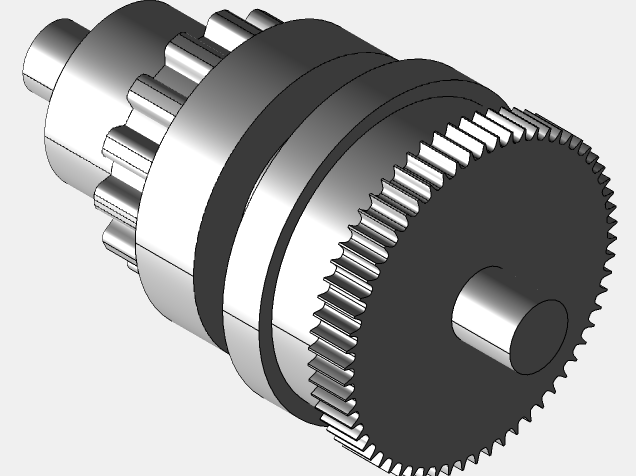

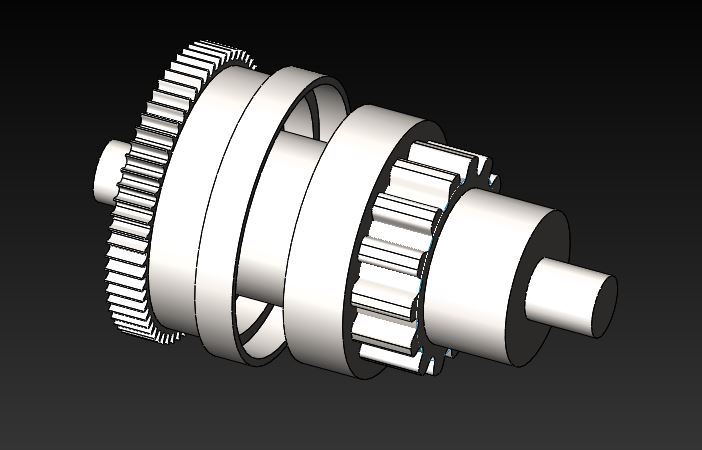

这套多联齿轮组是车用起动机动力输出路径里的核心传动构件，日常装配在起动机电枢轴与发动机飞轮齿圈之间的传动腔体内，承担着低转速大扭矩的动力传递任务，直接决定起动机拖动发动机曲轴达到点火转速的能力。从结构布局来看，组件采用同轴阶梯式排布，最外侧的小直径直齿段负责与电枢轴端的驱动齿轮啮合，承接电机输出的初始扭矩，中间段的大直径齿圈是减速增扭的核心结构，通过与行星减速机构的配合，将电机高转速低扭矩的输出特性转化为适配飞轮拖动需求的低转速大扭矩输出，最内侧的花键轴段则与单向离合器配合，实现动力的单向传递，避免发动机启动后反向拖动电机造成电枢超速损坏。设计阶段首先要匹配起动机的额定输出扭矩与发动机的启动阻力矩，确定各级齿轮的模数、齿数与压力角，直齿段选用小模数细齿结构，适配电机端高转速啮合的平稳性需求，大齿圈段选用稍大模数的齿形，保证大扭矩传递下的轮齿抗弯强度，所有轮齿的齿向误差、齿形公差都控制在微米级，避免高速啮合下出现打齿、异响问题。安装边界上，组件的同轴度公差要求控制在0.02mm以内，各阶梯轴段的轴径与起动机端盖衬套的配合选用间隙配合，保证转动灵活性的同时避免径向窜动，轴向通过卡簧槽定位，限制组件工作时的轴向窜动量，防止齿轮啮合错位。实际工况中，这套齿轮组每次启动的啮合时长仅为0.3-1秒，但瞬时承受的冲击扭矩可达额定扭矩的3-5倍，因此齿面都做了表面硬化处理，齿芯保留足够韧性，兼顾抗冲击与耐磨需求。建模过程中需要严格还原各齿段的相对位置、轴段的退刀槽、卡簧槽等细节，尤其是轮齿的渐开线齿形需要完全符合啮合参数要求，避免装配后出现干涉、啮合间隙过大或过小的问题，同时要考虑与周边单向离合器、端盖衬套、电枢轴的配合间隙，预留足够的热膨胀空间，保证低温冷启动工况下组件不会因材料收缩出现卡滞。
