飞机机翼构件焊接定位工装夹具

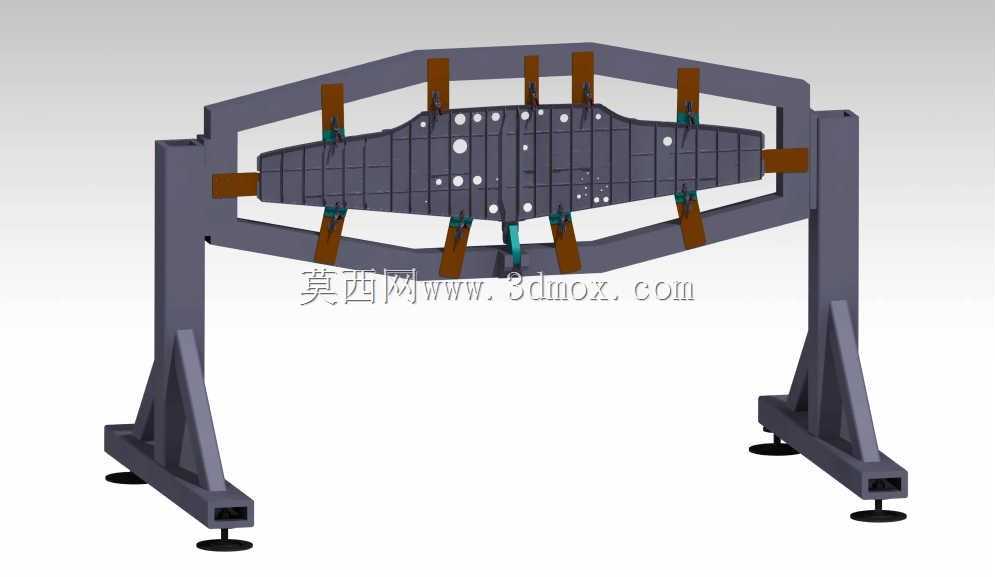

这套工装主要面向航空航天零部件加工场景，针对飞机机翼蒙皮类薄壁构件的组焊、铆接工序设计，解决大尺寸薄壁件加工过程中易变形、定位基准难统一的痛点。从结构设计来看，整体采用门式框架承载结构，两侧支脚配置可调式支撑脚杯，可适配车间地面不平整的安装工况，安装时仅需保证框架上的定位基准面与工件设计基准平行即可，无需额外做大型地基预埋，适配中小批量航空零部件加工车间的灵活排布需求。框架上的多点位夹紧单元采用模块化设计，每个夹紧点的压头都做了仿形处理，贴合机翼构件的曲面外形，避免夹紧过程中对薄壁工件造成压痕或局部形变，夹紧单元的行程可根据工件实际厚度做微调，兼容同系列不同改型机翼构件的装夹需求。设计过程中优先考虑了工件装夹后的操作可达性，框架两侧预留了足够的焊枪、铆接工具操作空间，翻转式的框架结构可配合车间的起吊设备实现工件的翻面作业，无需二次装夹就能完成工件正反两面的加工作业，大幅减少重复定位带来的精度误差。从安装边界来看，整套工装的占地宽度适配常规车间3米宽的通道排布，支脚的安装孔位采用长圆孔设计，允许安装时存在±15mm的位置偏差，降低现场安装的调试难度。每个定位夹紧点都设置了独立的锁紧机构，装夹时可按照从中间向两端的顺序依次锁紧，消除工件自身的内应力，避免加工完成后工件出现回弹变形。这套工装的定位基准面经过精加工处理，整体装夹定位精度可控制在0.2mm以内，满足航空构件加工的形位公差要求，同时框架主体采用型钢焊接后去应力处理，长期使用不会出现结构形变，维持稳定的装夹精度。在实际生产场景中，这套工装可配合焊接机器人、自动铆接设备使用，也可支持手工作业场景，适配不同产能规模的加工车间，夹紧单元的易损件采用标准件设计，后期维护更换成本低，无需定制特殊配件。
