重型机械用带键槽斜齿圆柱传动件

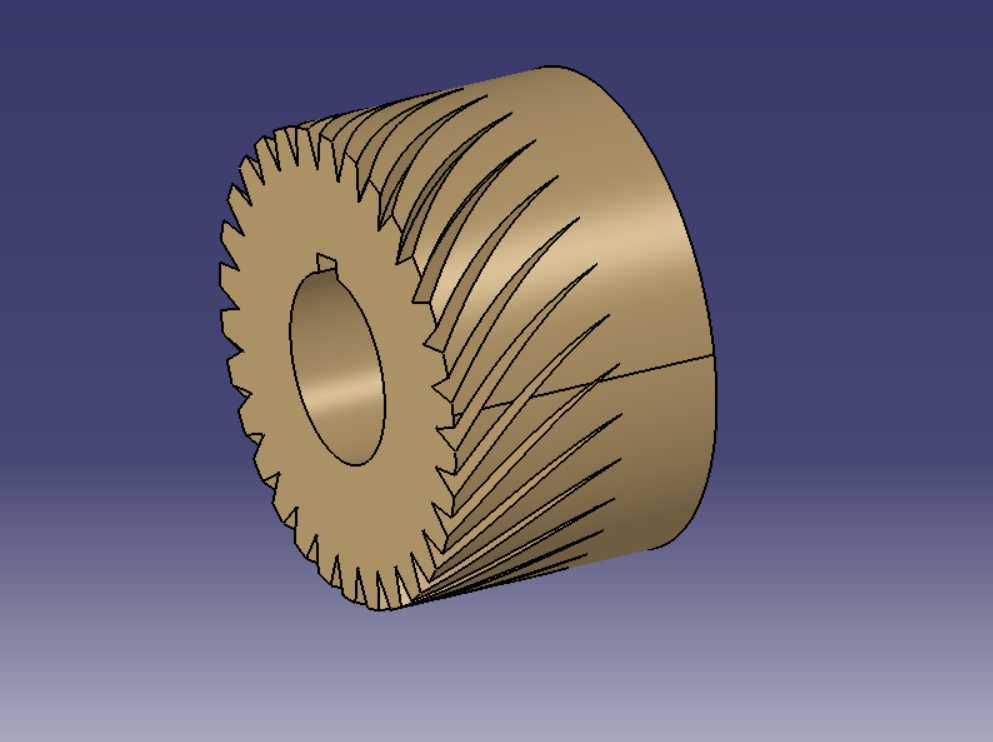

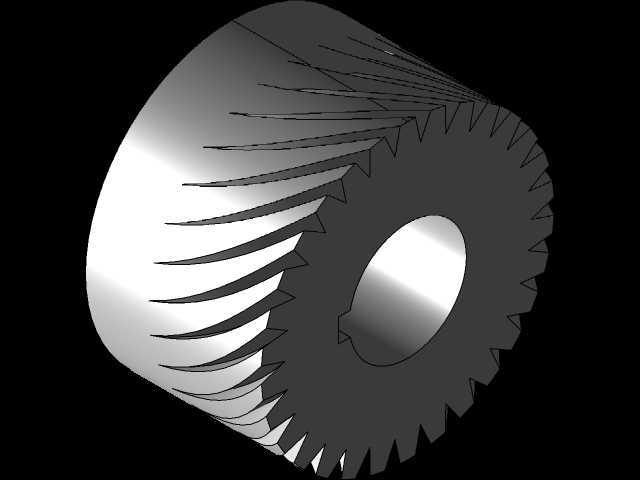

这款斜齿圆柱传动件主要面向重型机械设备的动力传输场景设计，常见于冶金轧线输送辊组、矿山破碎设备的主传动链路、重型起重设备的行走机构等需要大扭矩传递的工况位置。区别于直齿圆柱齿轮，该零件采用螺旋齿形设计，啮合过程中轮齿是逐步进入接触再逐步脱离，不会出现直齿传动的整齿突然撞击情况，运行时的冲击载荷、振动幅度与啮合噪音都能得到有效控制，更适合重载下的连续运转工况。从结构设计来看，中心通孔为安装基准孔，孔壁开设的标准平键槽是核心扭矩传递结构，装配时与配套传动轴上的键配合，可避免大扭矩工况下传动件与轴之间出现相对转动，保证动力传输的可靠性；齿向的螺旋角度经过匹配计算，可与配对齿轮实现足够的重合度，让多对轮齿同时参与啮合，单齿承受的载荷被均匀分摊，能有效提升零件的重载承载能力与使用寿命。设计过程中需要重点把控几个核心边界：首先是内孔与轴的配合公差，重型工况下多采用过渡配合或小过盈配合，既保证装配后无窜动，也避免过盈量过大导致内孔应力集中出现开裂；其次是齿宽与安装轴段的长度匹配，齿宽过大会导致装配后齿端与轴肩干涉，过小则会降低啮合接触面积，影响承载能力；齿顶圆直径需要匹配传动箱体内的安装空间，避免运转时与箱体内壁、相邻传动件发生运动干涉。轮齿的螺旋方向需要与配对齿轮旋向相反，装配时的中心距误差要控制在允许公差范围内，否则会出现偏载、卡滞甚至断齿问题。这类斜齿轮在重型设备中通常承担低速大扭矩的传动任务，日常运维中需要关注齿面磨损情况，当齿面出现点蚀、胶合或磨损量超过阈值时需要及时更换，避免故障扩大影响整台设备的运行。建模过程中，齿形采用渐开线齿廓生成，螺旋线沿齿宽方向扫掠形成轮齿实体，键槽尺寸遵循对应轴径的标准键槽规格，所有倒角、圆角都按照重载零件的工艺要求设置，避免加工与使用过程中出现应力集中点。
