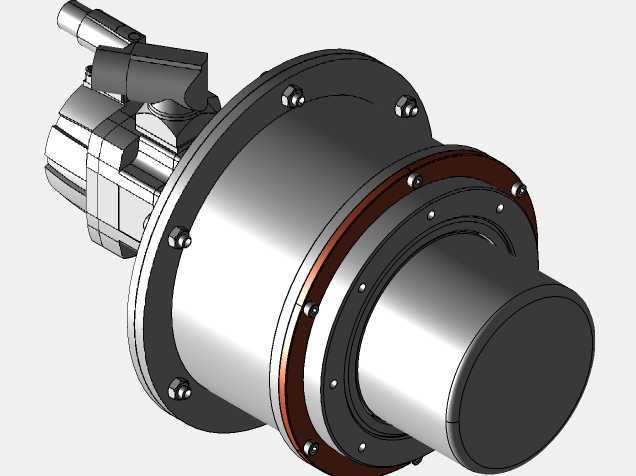

行星波轮复合传动减速装置结构

这款复合传动减速装置，融合行星传动与波轮传动的结构优势，在紧凑安装空间内实现大传动比输出，常被应用在对安装体积、输出扭矩有双重严苛要求的工业传动场景中，比如自动化生产线的重载输送工位、小型工程机械的回转驱动单元、精密变位机构的动力输入端，都能见到这类复合减速结构的身影。从实际使用逻辑来看，这类装置的核心作用是匹配高转速低扭矩的动力源输出特性，将原动机的高转速通过两级复合传动转化为低转速大扭矩的动力输出，同时承担传动系统的负载缓冲，抵消输入端的转速波动，保障下游执行机构运行平稳。在结构设计层面，设计人员优先考虑了传动链的载荷分布均匀性，输入端采用行星轮系做第一级减速，利用行星传动多齿啮合的特性，分摊输入端的冲击载荷，避免单点受力过大导致的齿面磨损；第二级采用波轮传动结构，在极小的轴向尺寸内实现大减速比的动力传递，同时通过波轮的柔性啮合特性，降低传动过程中的回差，提升输出端的传动精度。从安装边界来看，装置采用法兰式安装结构，安装法兰上的连接孔位沿圆周均布，可直接与配套的动力端壳体、执行机构端面对接，输入端的连接接口适配常规气动、液压马达以及伺服电机的输出轴尺寸，输出端采用空心轴套结构，可直接套接在执行机构的输入轴上，无需额外加装联轴器，进一步压缩整体安装长度。外形上整体呈阶梯圆柱状结构，从输入端到输出端直径逐步放大，既匹配内部轮系的尺寸排布逻辑，也能让壳体的受力分布更合理，壳体上的紧固螺栓沿各级连接法兰圆周排布，保障壳体连接刚度的同时，也方便后期拆解维护。在细节设计上，各级传动的轴承安装位都预留了足够的支撑跨度，避免输出端承受径向负载时出现轴系挠曲，壳体结合面处设计有密封槽位，可适配常规O型密封圈，防止传动腔体内的润滑脂泄漏，同时阻挡外界粉尘、水汽进入传动腔，延长装置的使用寿命。这类复合减速结构相比传统单级行星减速器，在同等传动比下轴向尺寸能缩短近三分之一，相比纯波轮减速器，能承受更大的输入端冲击载荷，适配的工况范围更广，在结构设计过程中，需要重点校核两级传动的载荷匹配关系，避免出现某一级传动过载提前失效的问题，同时要控制各级轮系的同轴度公差，保障传动过程顺畅无卡滞。
