轻量化拓扑优化美铝承重连接支架

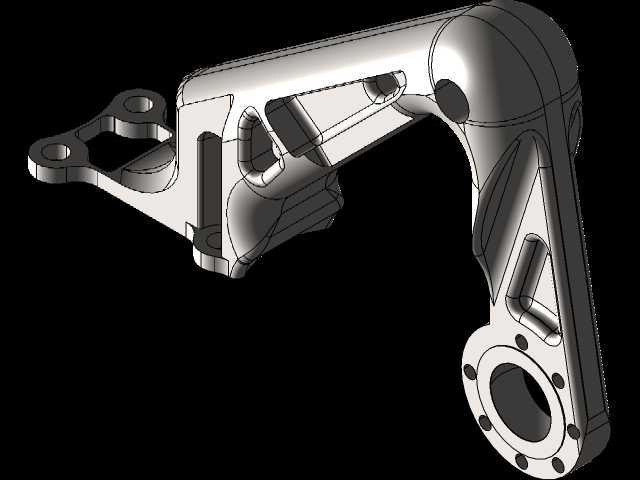

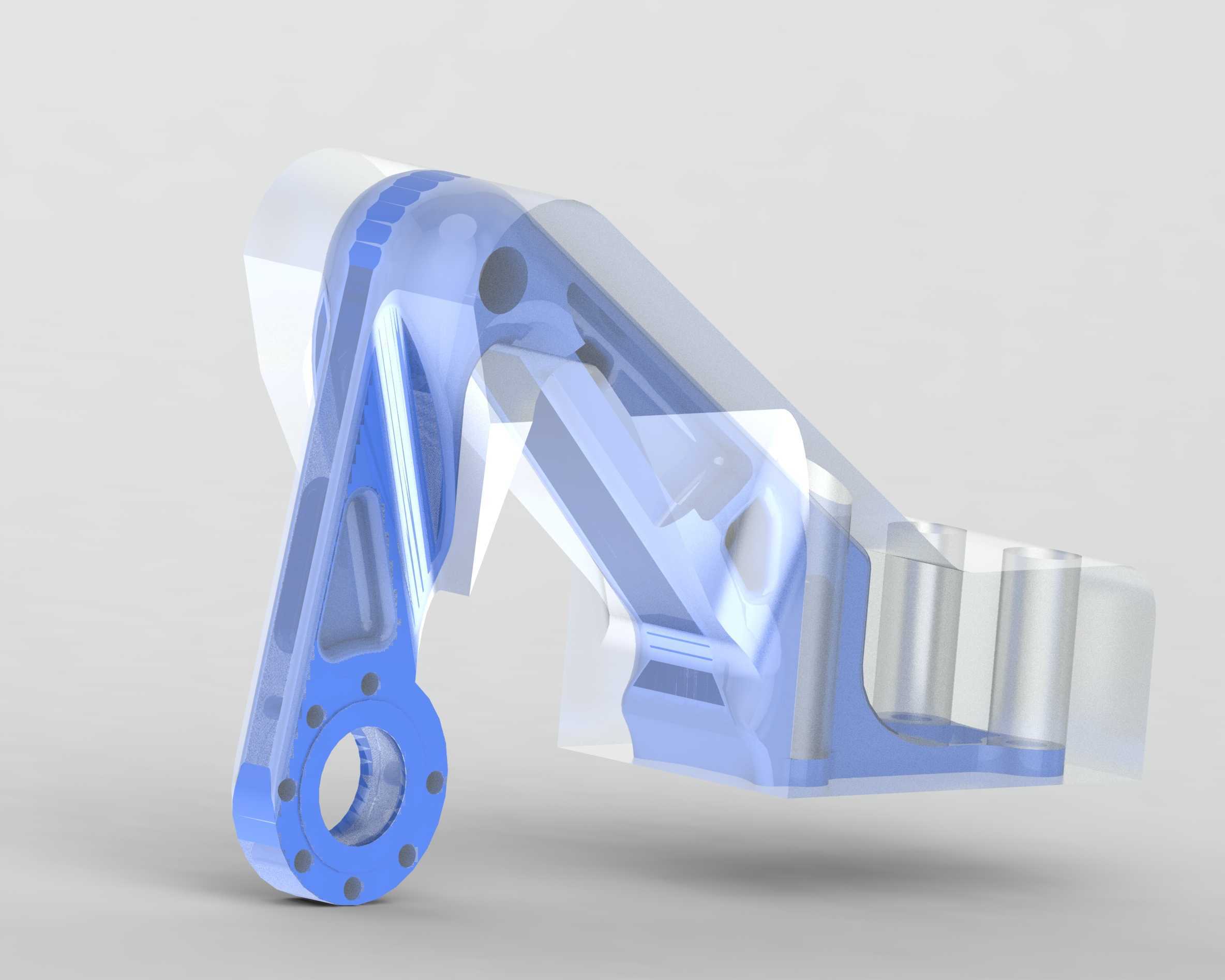

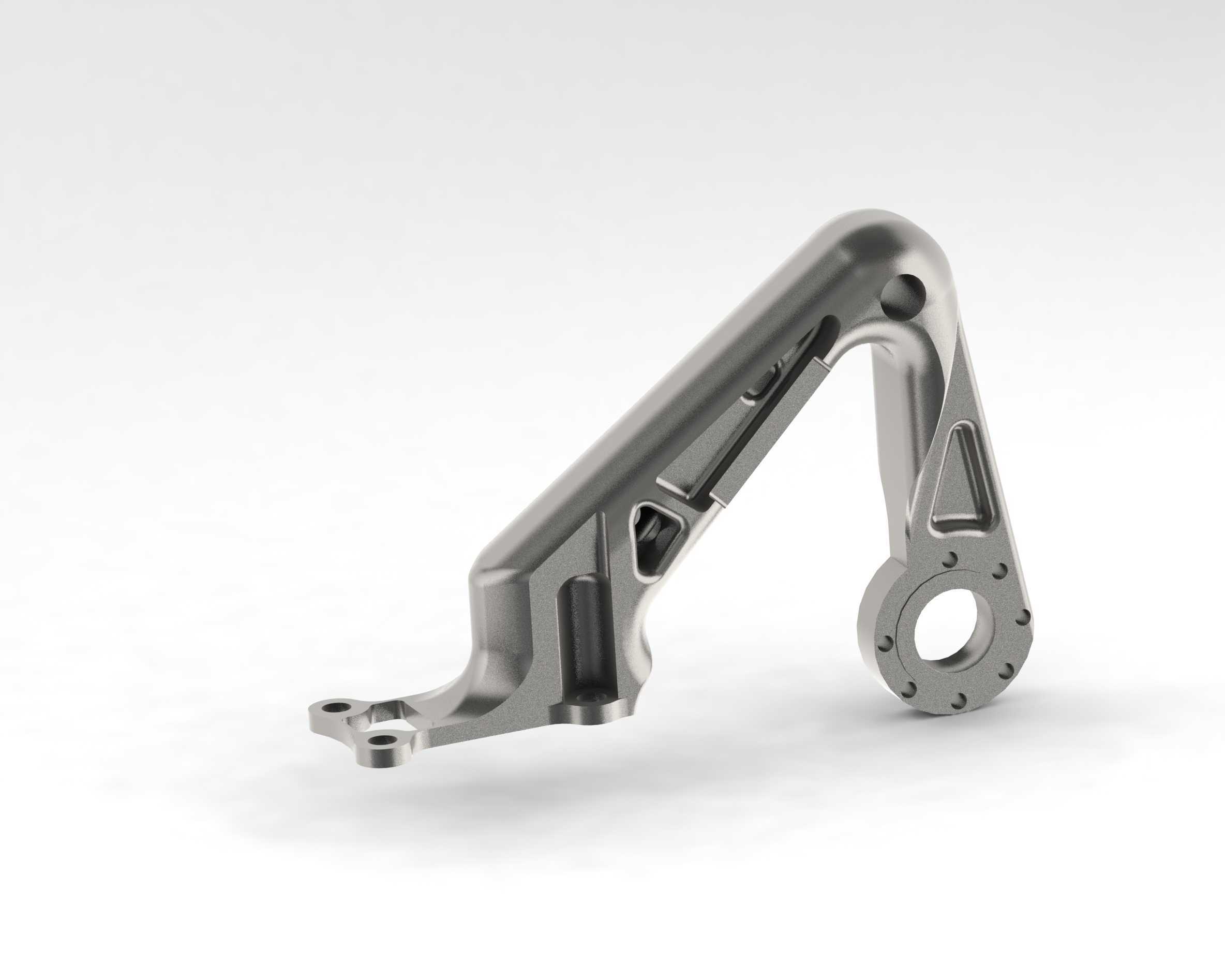

该铝合金支架主要面向航空航天、高端赛车等对结构重量有严苛要求的装配场景，作为核心承重连接部件，承担两端结构的载荷传递与定位约束功能，可适配高振动、交变载荷的复杂工况环境。从实际装配边界来看，支架下端设置两处带沉孔的安装耳位，可通过标准螺栓与基座构件完成刚性固定，安装孔位的同轴度公差控制在0.02mm范围内，保证装配后无额外装配应力产生；上端环形连接端沿周向均匀分布8处螺纹安装孔，可与回转类构件完成周向固定，环形结构内径预留足够的轴类部件穿过空间，满足回转部件的运动避让需求。设计阶段采用拓扑优化算法完成主体结构的材料分布迭代，在保证结构强度、刚度满足设计载荷要求的前提下，去除所有非承载区域的多余材料，相比同载荷等级的传统铣削支架整体重量降低66%，大幅降低装配体的整体自重。主体斜向支撑臂采用变截面薄壁结构，内部设置多道三角形加强筋结构，筋板厚度根据载荷路径的应力分布结果做差异化设计，高应力区域筋板厚度适当增加，低应力区域做镂空减重处理，所有结构转角位置均做圆角过渡处理，避免应力集中导致的结构疲劳失效。整个支架的结构设计完全适配数控铣削加工工艺要求，所有加工面均设置合理的拔模角度与刀具避让空间，无需特殊工装即可完成五轴铣削加工，加工后表面无需额外打磨处理即可满足装配精度要求。支架的整体轮廓尺寸适配紧凑安装空间的布局要求，斜向支撑的角度经过运动仿真校核，安装后不会与周边运动构件产生运动干涉，可直接用于对应装配位置的替换或全新结构的设计参考，结构的受力路径经过有限元分析校核，在额定载荷下的最大变形量、最大应力值均满足材料许用值要求，可承受长期交变载荷作用下的疲劳强度要求。
