液压转向轴O形圈装配检测量规装置

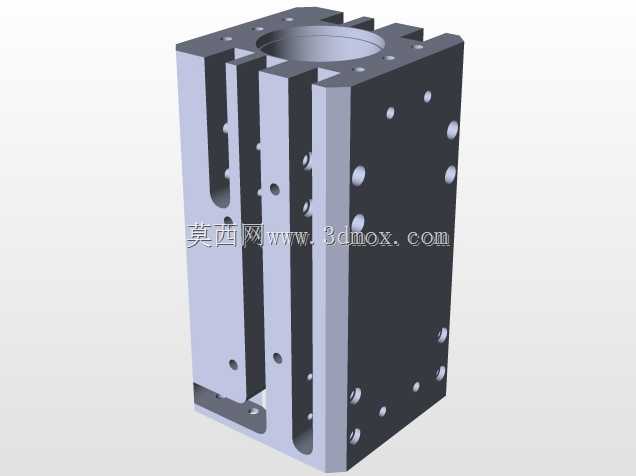

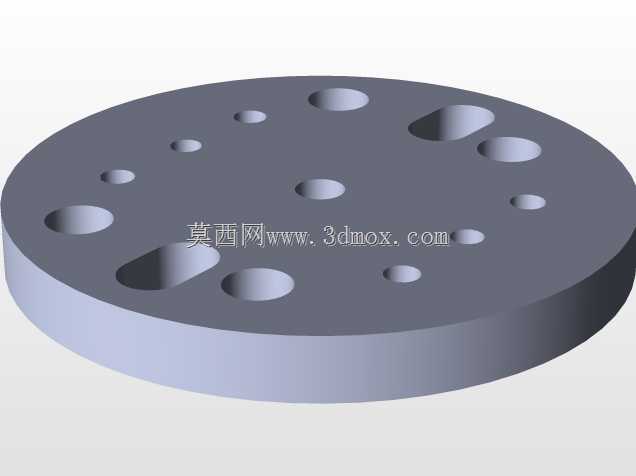

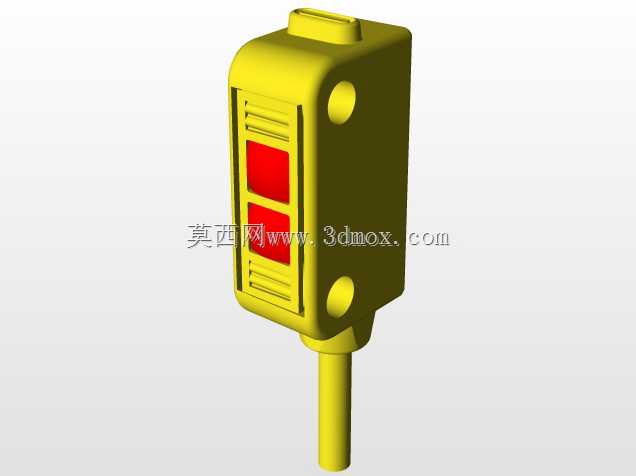

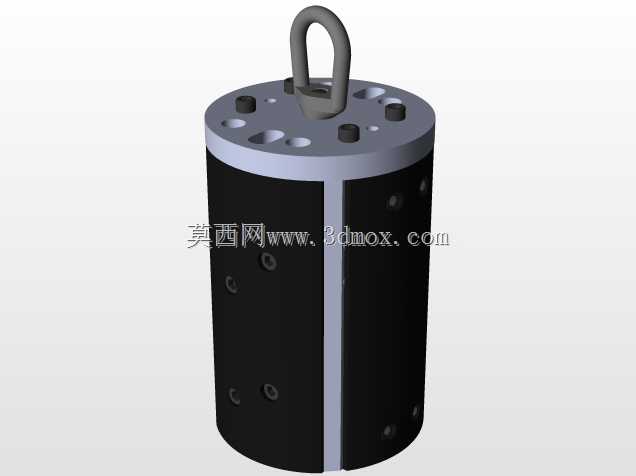

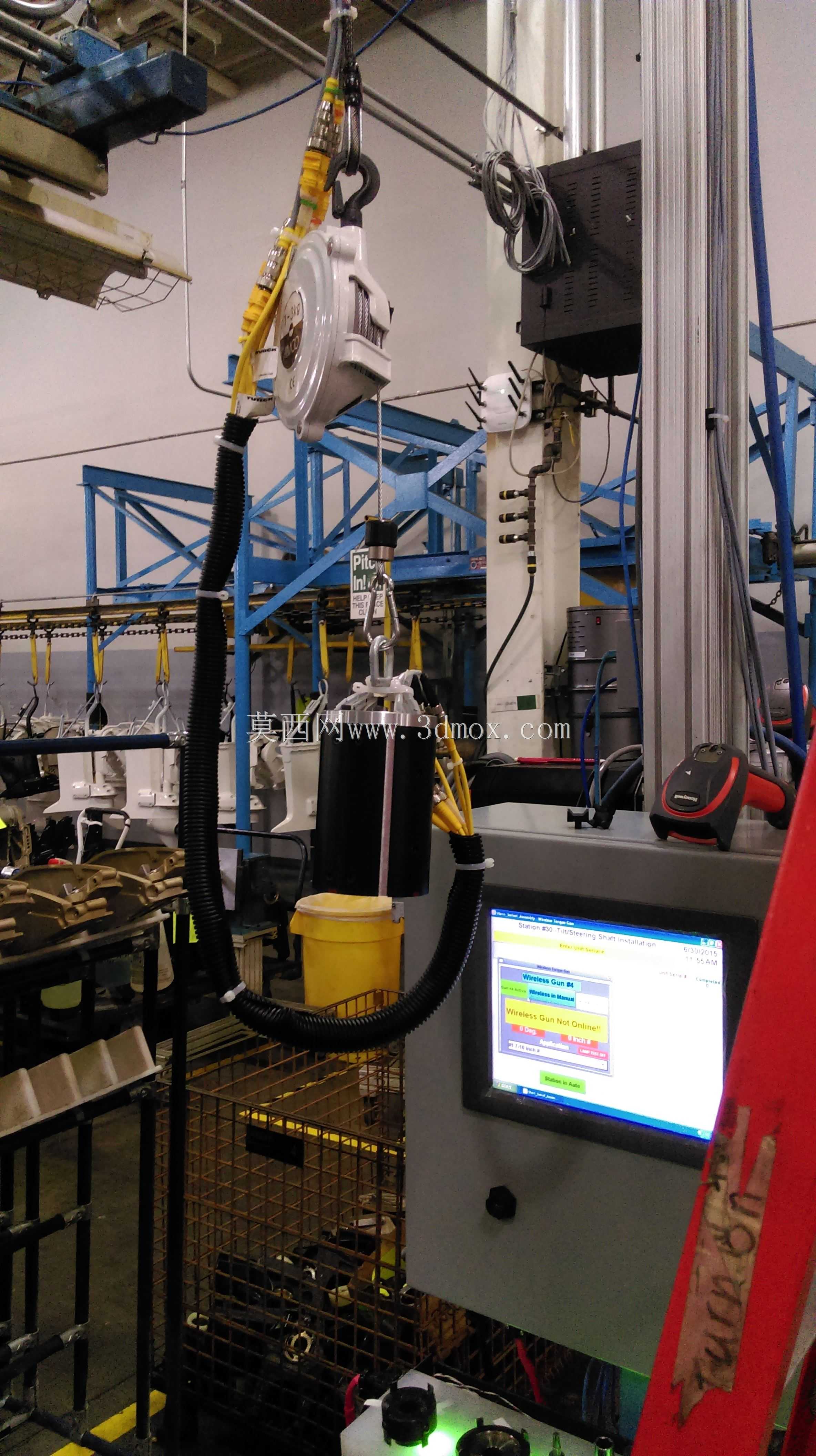

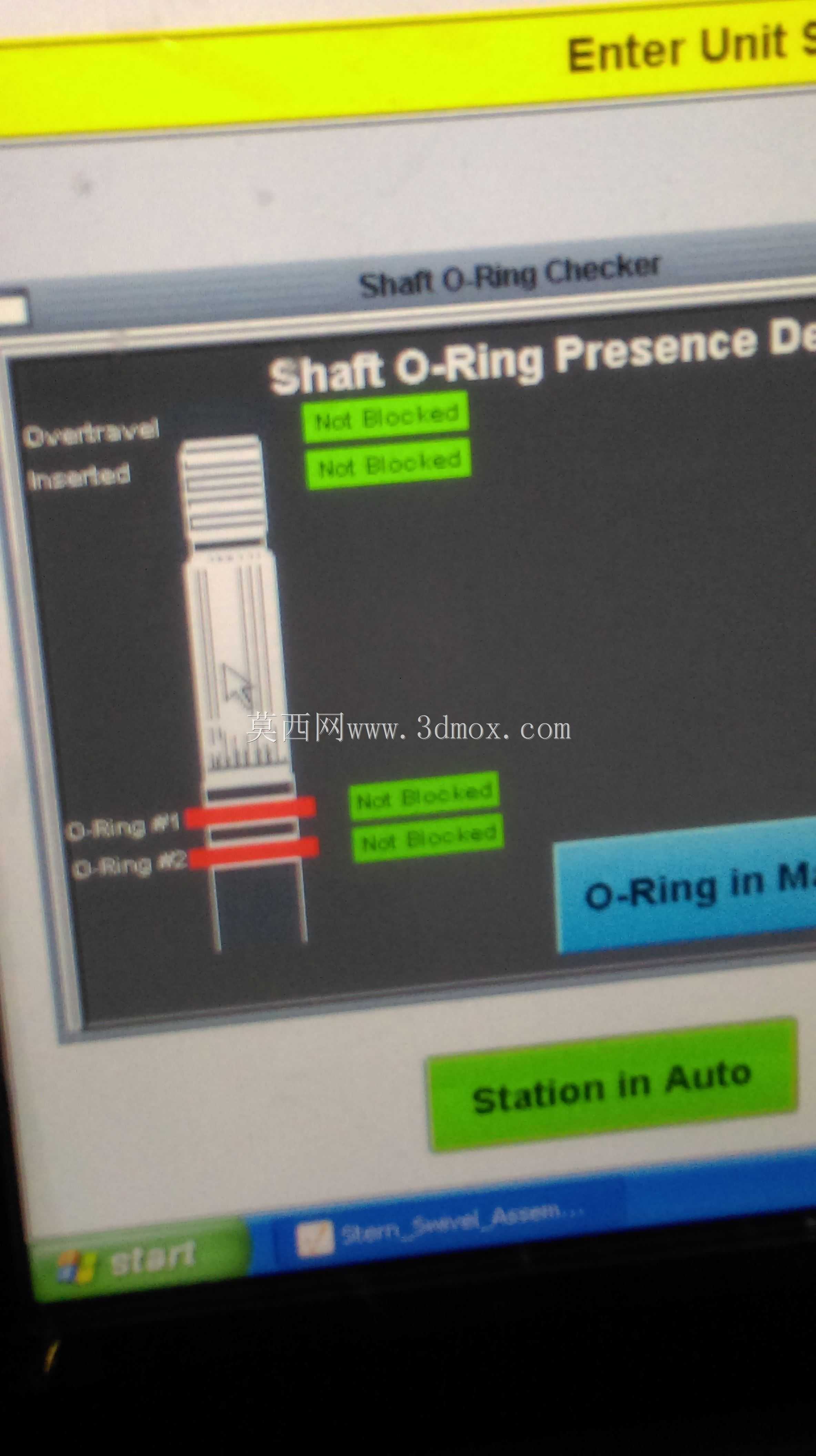

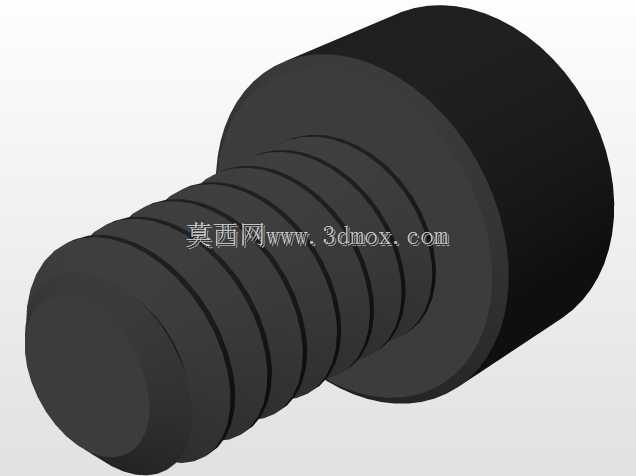

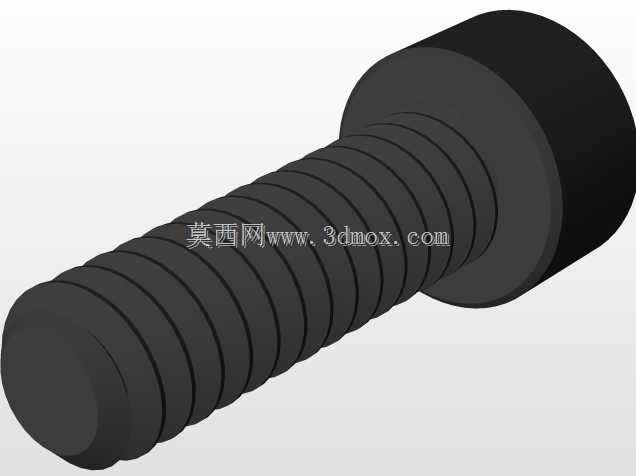

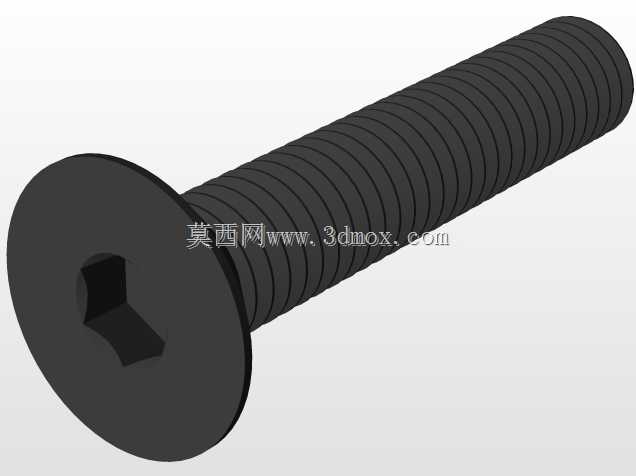

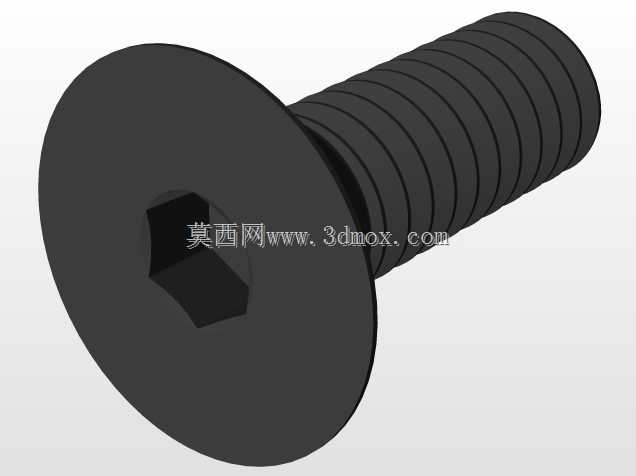

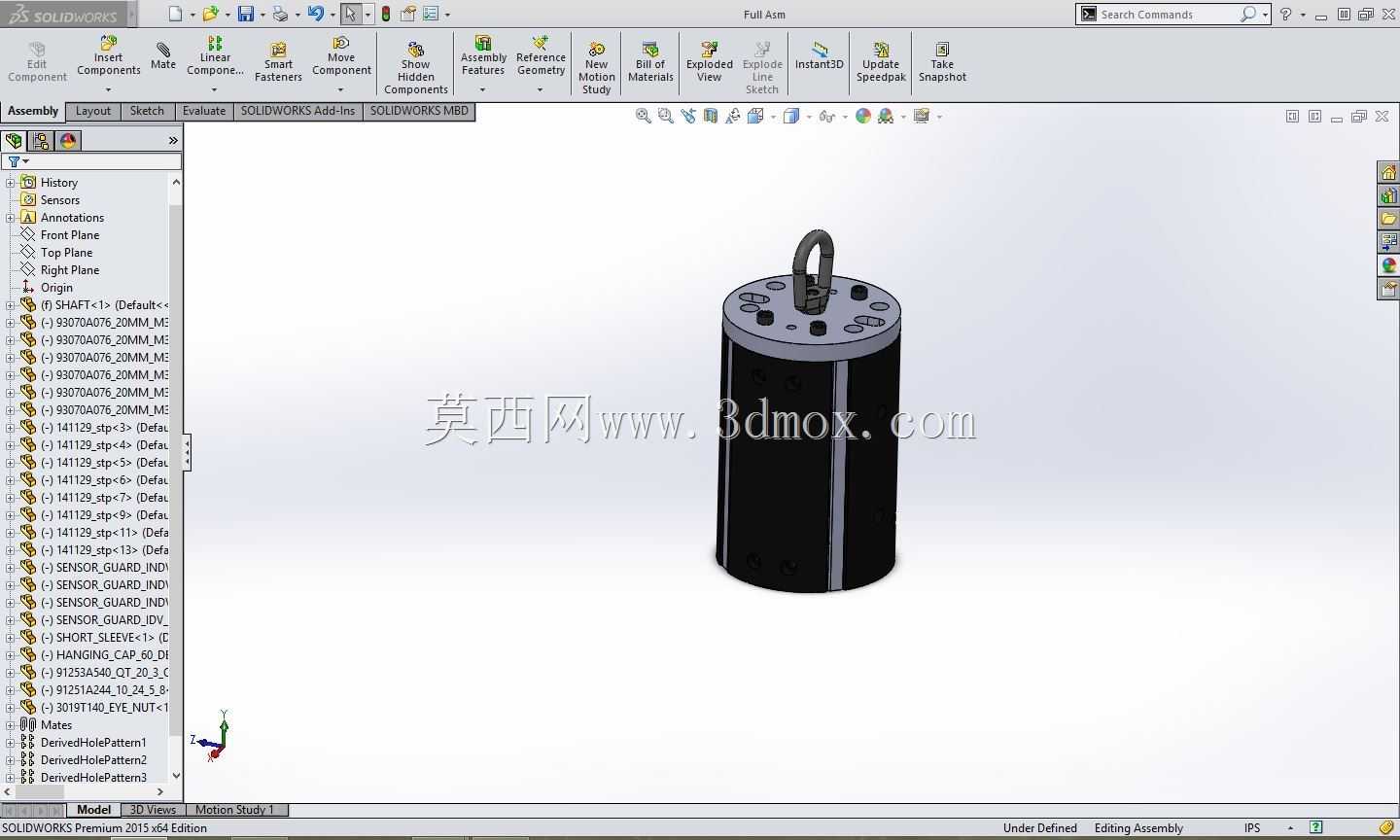

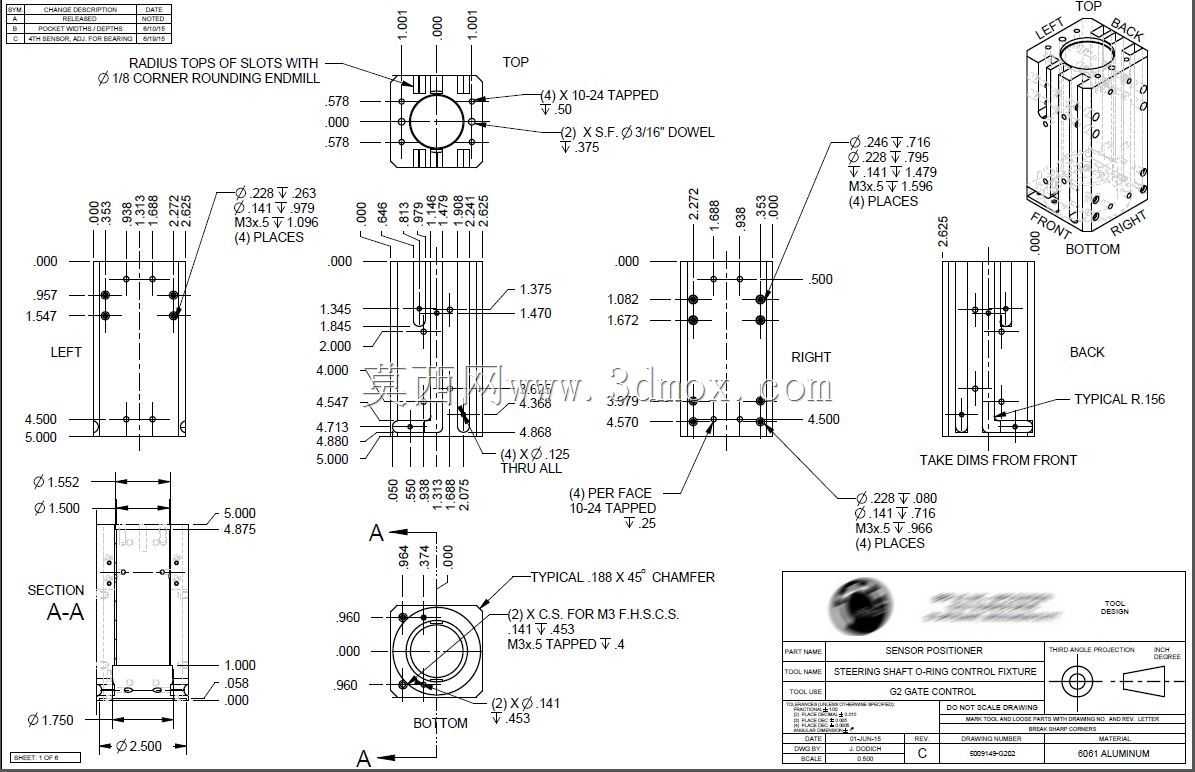

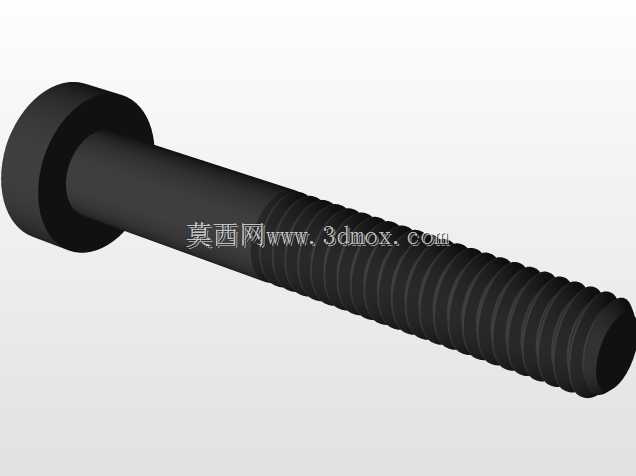

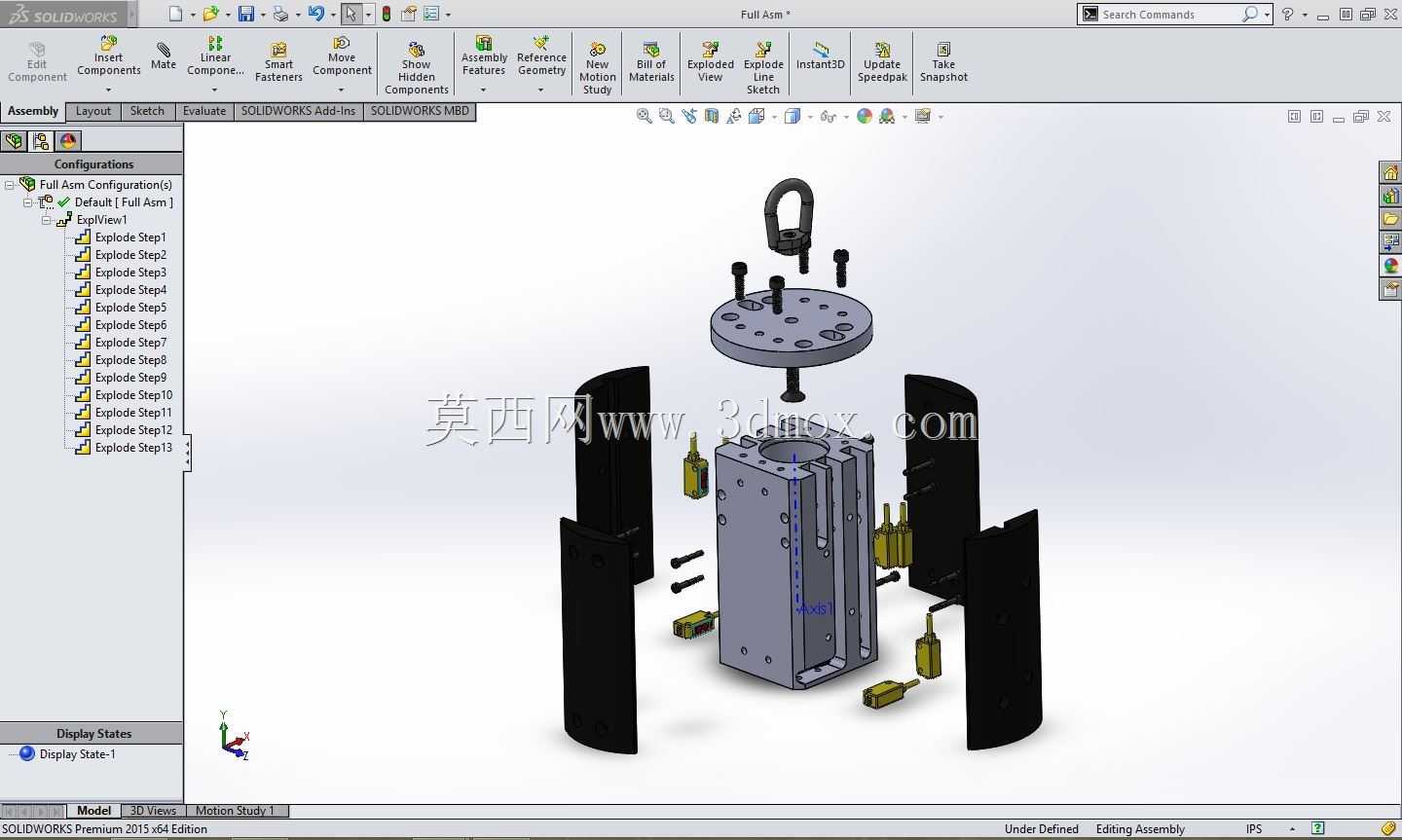

在汽车转向系统总成装配产线上，液压转向轴的O形圈装配是极易出现漏装、错装的工序，传统人工目视检查的方式受人员疲劳、作业节奏影响，漏检率居高不下，直接影响转向系统的密封性能与总成可靠性，这套O形圈量规装置正是针对该工位的痛点开发的工位级装配防错检测设备。整套装置采用悬臂吊挂式安装结构，安装边界适配现有装配线的工位间距，吊挂支架采用铝型材拼接搭建，可根据作业人员的操作高度调整吊挂行程，作业端的操作手柄集成了触发与状态反馈模块，操作人员取件后将转向轴对准量规定位座即可完成检测，无需额外的按键操作，适配产线快节奏的装配节拍。装置核心检测单元采用四对光电传感器矩阵布置，检测光路覆盖转向轴上O形圈的全部安装槽位，当转向轴插入量规定位腔时，传感器会逐一扫描各槽位的轮廓遮挡状态，若存在O形圈漏装、安装不到位、错装规格的情况，光路的遮挡阈值会出现偏差，系统会立即触发声光报警，同时在配套的触控显示屏上标注异常槽位，引导操作人员排查问题，只有当所有槽位的O形圈安装状态符合要求时，装置才会输出放行信号，允许工件流入下一道工序。量规的定位腔采用分体式镶件设计，可根据不同型号的液压转向轴更换对应规格的镶件，换型时间控制在十分钟以内，适配多品种共线生产的需求，装置的控制单元集成在吊挂支架的侧方安装盒内，布线全部采用拖链内置走线，避免车间作业过程中线缆磨损引发的故障。从实际产线应用反馈来看，该装置投入使用后，该工位的O形圈装配不良流出率降至零，同时省去了专职复检的人员配置，单工位的作业效率提升约百分之十五，装置的操作逻辑贴合一线装配人员的作业习惯，无需长时间培训即可上手操作，量规接触工件的部位全部采用非金属耐磨材质，避免检测过程中对转向轴的机加工表面造成磕碰划伤。
