优化迭代版激光准直器管组结构设计

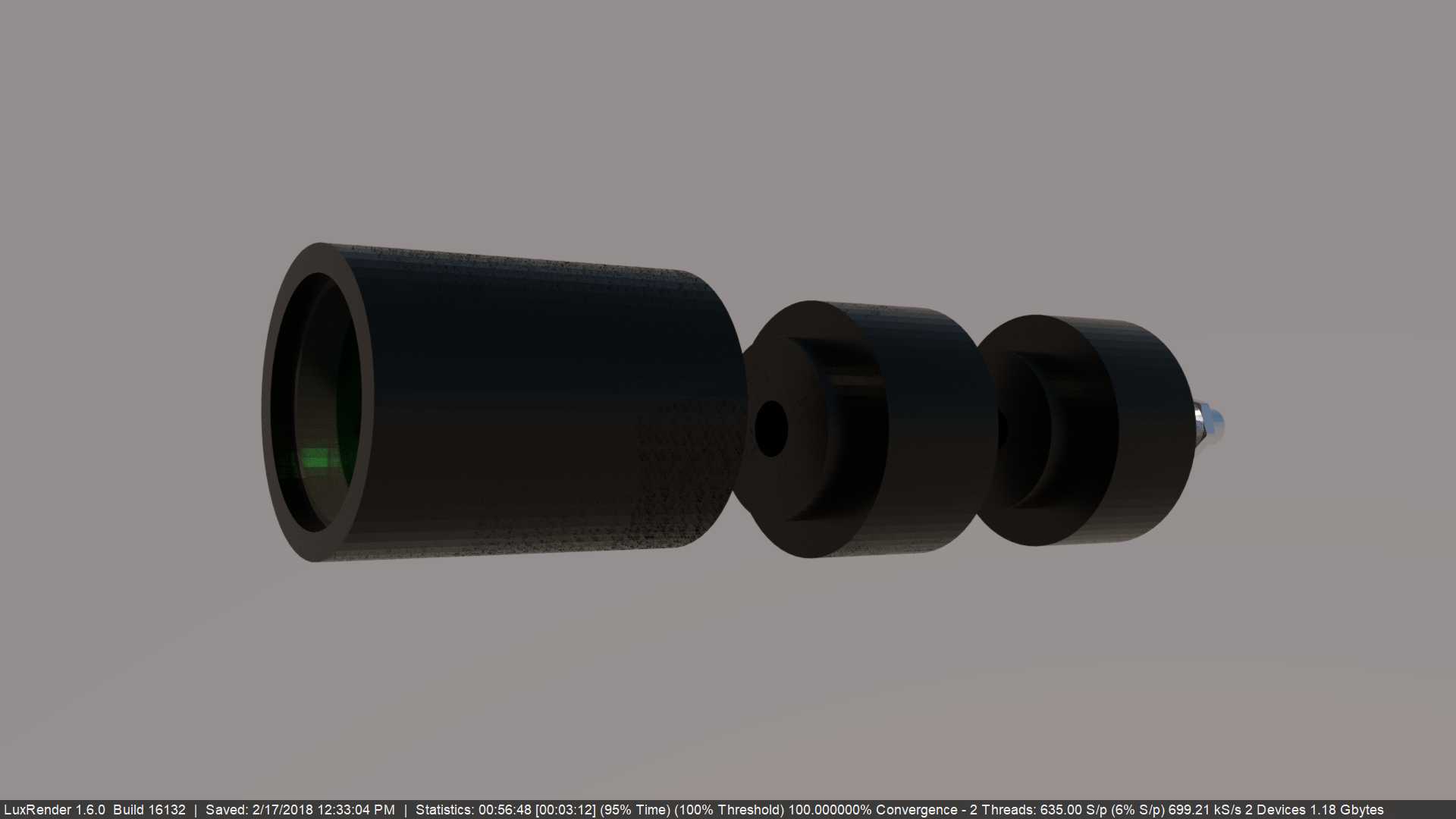

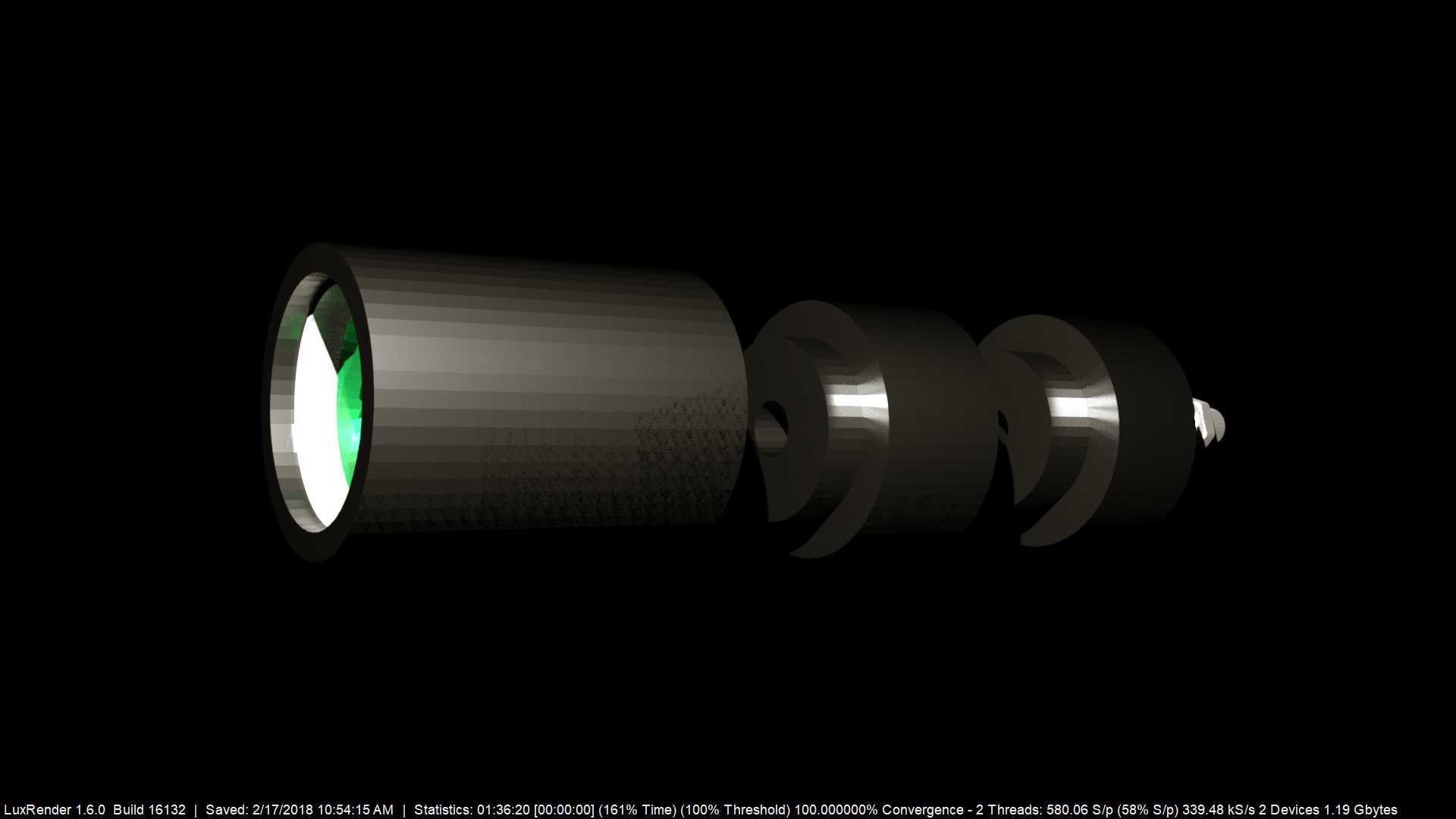

这套管组结构主要服务于拉曼探针、光谱仪这类光学检测设备的激光传输链路，在现场快检、实验室成分分析、工业在线物料检测场景中，激光准直环节的精度直接决定了检测数据的稳定性——如果光路出现偏移，轻则光谱特征峰信噪比下降，重则无法采集到有效检测信号，这套结构正是针对原有旧版设计的装配公差累积、同轴度难保证的痛点做的迭代优化。从功能特性来看，整套组件采用分层嵌套的筒式结构，最上端为激光入射端的标准接口，可匹配常用的同轴激光发射模组，中间段设置了透镜安装位与隔圈槽，可根据不同焦距的准直透镜调整隔圈厚度，保证出射激光的平行度误差控制在允许范围内，最下端为出光端的外圆定位面，可直接插入光谱仪的采样探头安装座，不需要额外做转接适配。设计过程中优先考虑了3D打印工艺的成型可行性，所有内壁的退刀槽、安装止口都做了适配增材制造的圆角处理，避免打印过程中出现悬垂结构导致的内壁粗糙，影响镜片安装的同轴度；各段筒体的配合面采用小间隙配合设计，既保证装配时可以顺畅插接，又不会因为间隙过大导致光路偏移，同时在筒体侧壁预留了紧定螺钉的安装孔位，装配调试完成后可以直接锁死各段相对位置，避免设备搬运、现场使用过程中受振动出现错位。安装边界方面，整套组件的最大外圆直径控制在常规采样探头的标准安装尺寸范围内，总长度适配常用焦距的非球面准直透镜的光路长度，入射端接口的螺纹尺寸匹配市面主流的小功率激光二极管模组，不需要额外加工转接件就能完成装配；各段筒体的壁厚经过受力校核，既满足3D打印的最小壁厚要求，又能在拧紧接口、锁紧紧定螺钉时不会出现筒体变形，保证内部光学元件的位置精度。实际装配调试时，可先将透镜装入中间段的镜座，再依次插接上下段筒体，通过微调各段的插接深度调整透镜与激光发射端的距离，直到出射光斑在一米距离处的直径满足准直要求，再锁紧紧定螺钉完成固定，相比旧版设计的多螺钉拼接结构，这套嵌套式结构的装配调试效率提升明显，同时减少了多个拼接面带来的公差累积，长期使用的光路稳定性更优，也能适配不同功率、不同波长的激光准直需求，只要更换对应规格的透镜与隔圈，就能覆盖常用的可见光、近红外激光的准直使用场景。
