小型手抛式固定翼无人飞行器结构设计

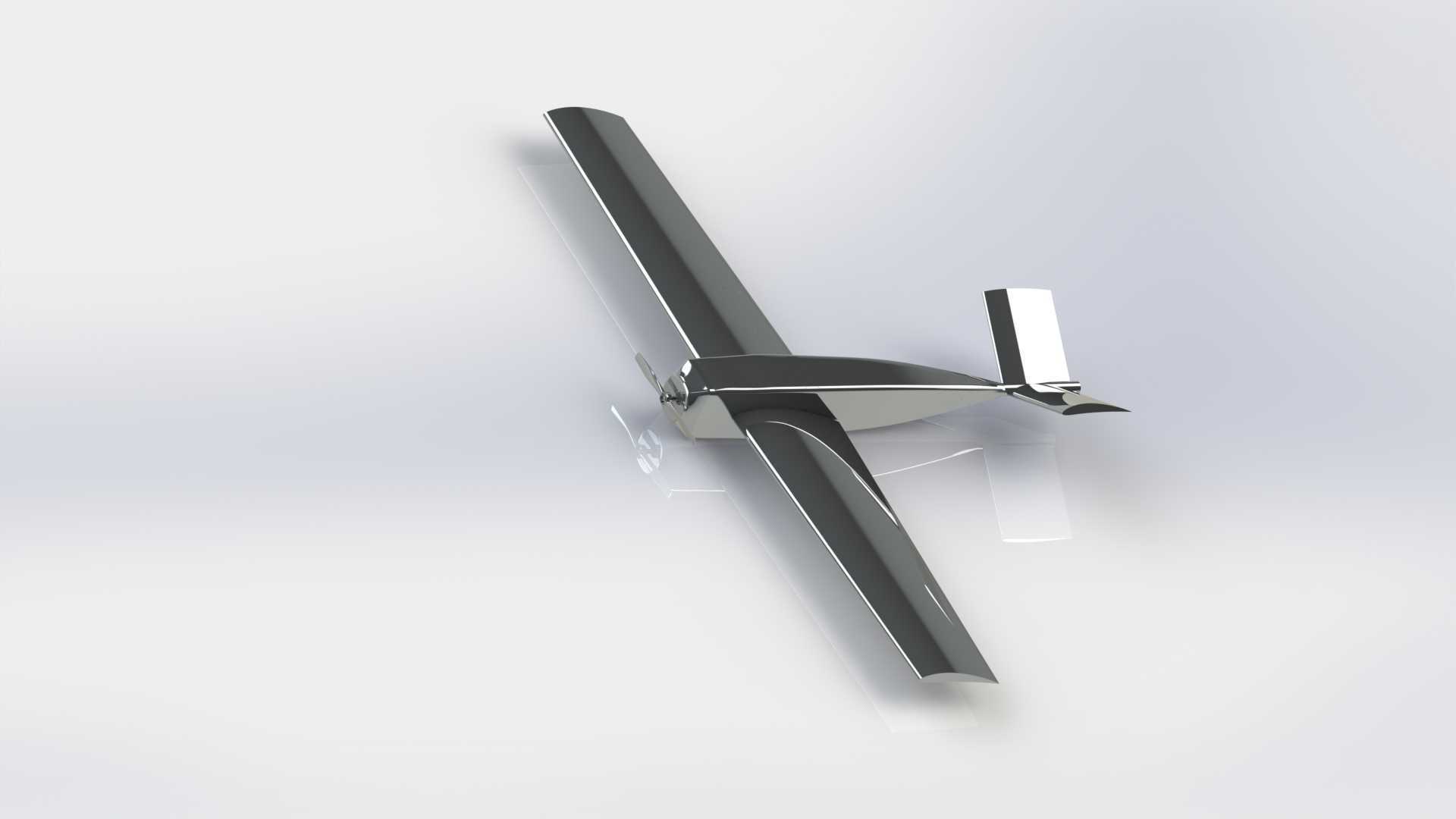

这款手抛起飞的固定翼无人飞行器，主要面向小范围低空快速作业场景设计，可适配短距离航测、应急区域快速侦察、户外训练教学等实际使用需求，无需专用跑道或弹射架辅助，单人即可完成起飞操作，对作业场地的适配性极强，在地形复杂的野外、城市狭窄空地都能顺利完成部署。从结构设计逻辑来看，整机采用上单翼常规布局，机翼选用大相对厚度的平凸翼型，低速飞行状态下能提供足够升力，配合手抛起飞的初始动能，仅需数米滑跑距离即可完成爬升，降低了起飞阶段的操作门槛。尾翼部分采用常规尾翼布局，垂直尾翼与水平尾翼的力臂经过匹配计算，保证飞行过程中的航向与俯仰稳定性，即使在低速、小紊流的户外环境下，也能保持平稳的飞行姿态，减少飞手的操控负担。整机设计重量控制在8公斤级别，结构件在保证强度的前提下尽可能做了轻量化处理，机翼与机身的连接采用快拆结构设计，日常收纳时机翼可快速拆卸，能放入常规尺寸的便携收纳箱中，转场运输无需大型运载设备，单人即可携带整套设备完成作业转场。机身主体采用流线型修型设计，在降低飞行阻力的同时，机身中段预留了足够的载荷安装空间，可根据实际作业需求搭载小型航拍摄像头、轻量气体传感器等任务设备，适配不同场景的作业需求。机翼前缘做了防撞加强处理，手抛起飞或低空飞行时若不慎擦碰障碍物，可降低结构损坏概率，减少日常使用的维护成本。整机的重心位置经过反复配平调整，落在机翼气动焦点前方的合理区间内，保证飞行过程中具备足够的纵向静稳定性，即使出现短暂的操控失误，飞行器也能在一定范围内自主恢复平稳姿态，降低炸机风险。起落部分未配置常规轮式起落架，主要依靠机腹滑橇结构完成降落，在平整草地、硬化路面都能完成着陆，滑橇结构采用耐磨材质制作，多次起降后也不会出现过度磨损，延长整机使用寿命。从安装边界来看，机翼展长控制在单人可手持抛投的合理范围内，手抛时操作人员可单手握持机身重心位置，借助助跑即可提供足够的初始起飞速度，无需额外辅助设备。机身内部的设备舱采用分层布局设计，动力系统、飞控系统、电池组分别布置在不同舱段，既方便日常检修更换部件，也能通过设备布局调整整机配平，无需额外增加配重块即可达到合理的重心位置，进一步控制整机重量。机翼后缘配置了常规副翼操控面，配合尾翼的升降舵、方向舵，可完成全向飞行操控，舵面的偏转角度经过匹配调校，兼顾操控灵敏度与飞行稳定性，既可以满足新手训练时的平稳操控需求，也能适配有经验飞手的机动飞行需求。
