浮标式水下环境监测遥测装置结构

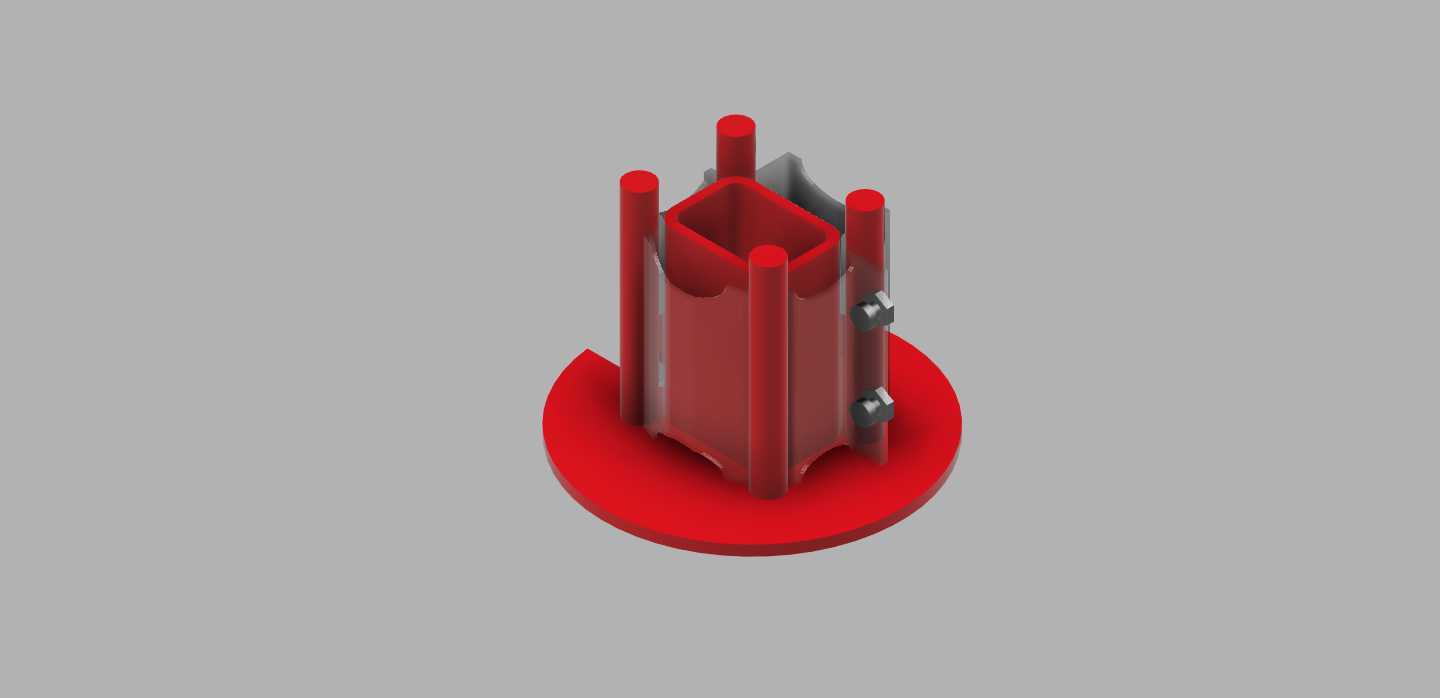

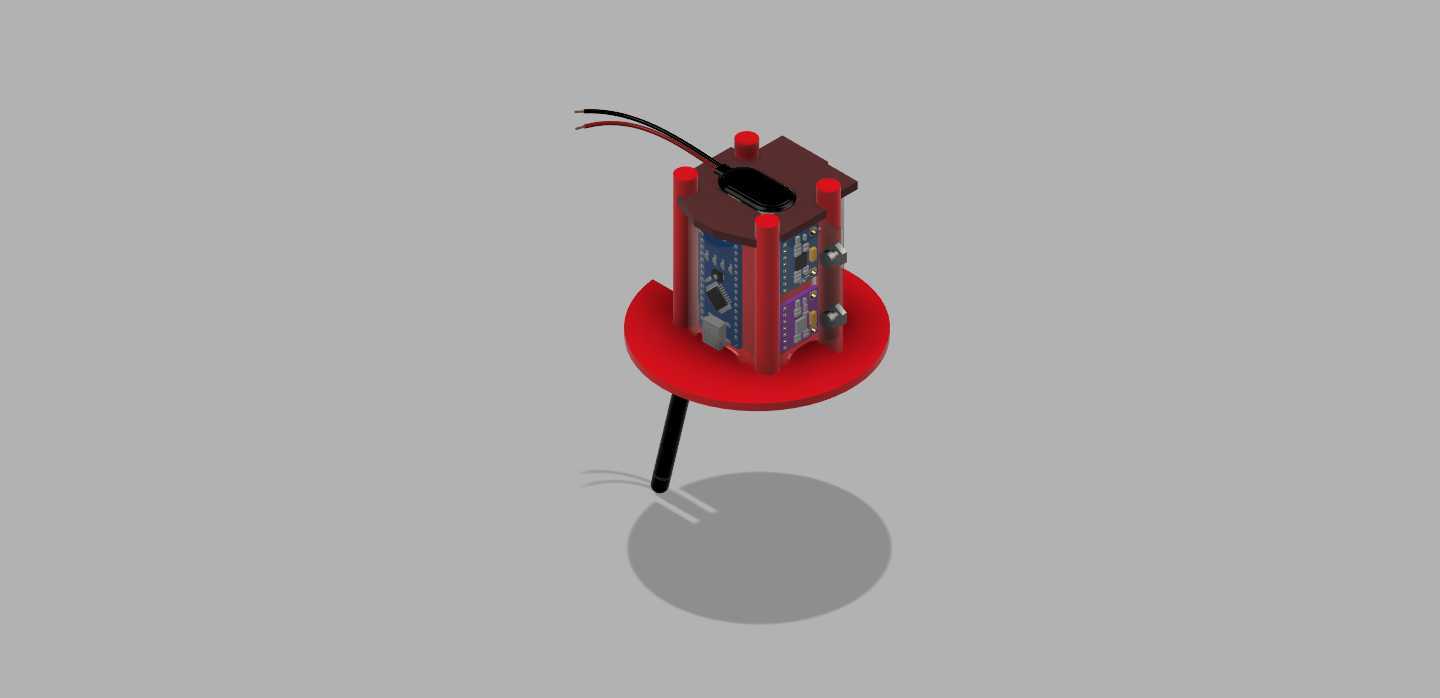

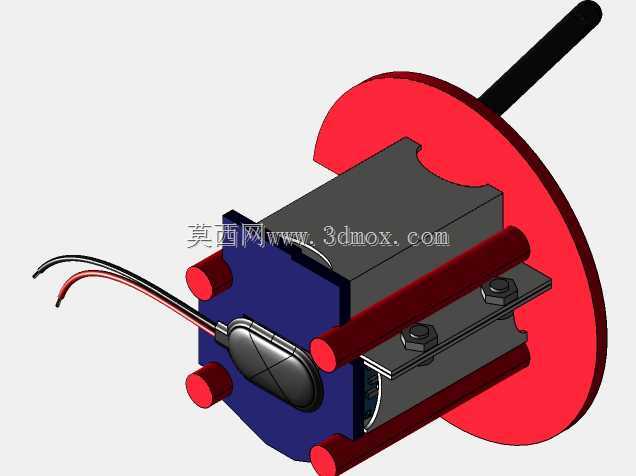

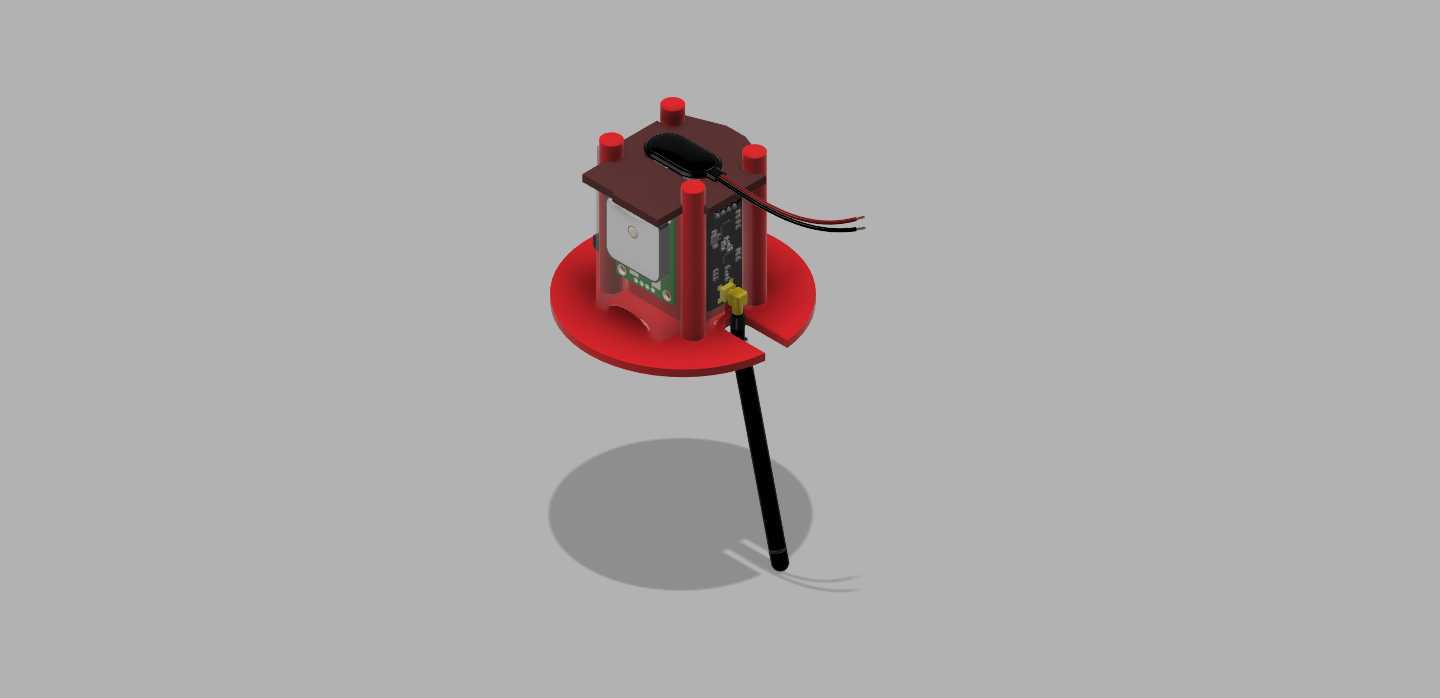

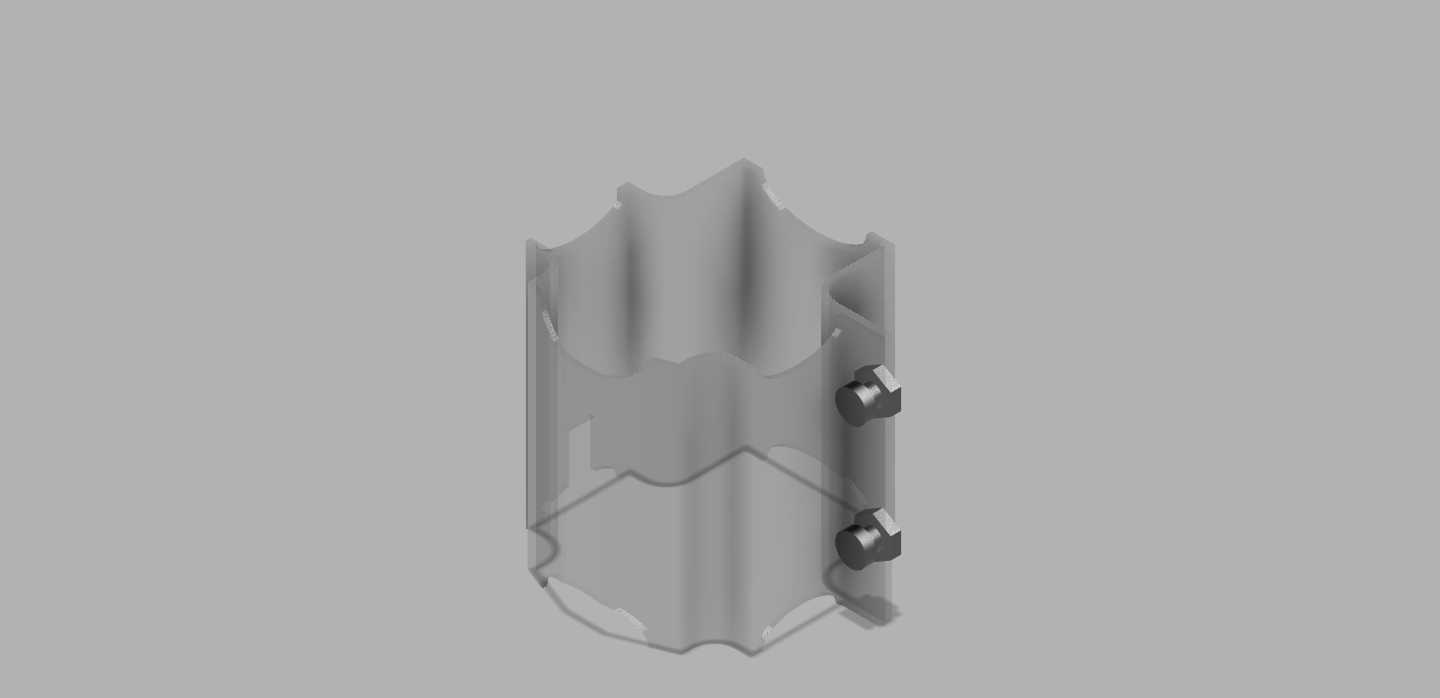

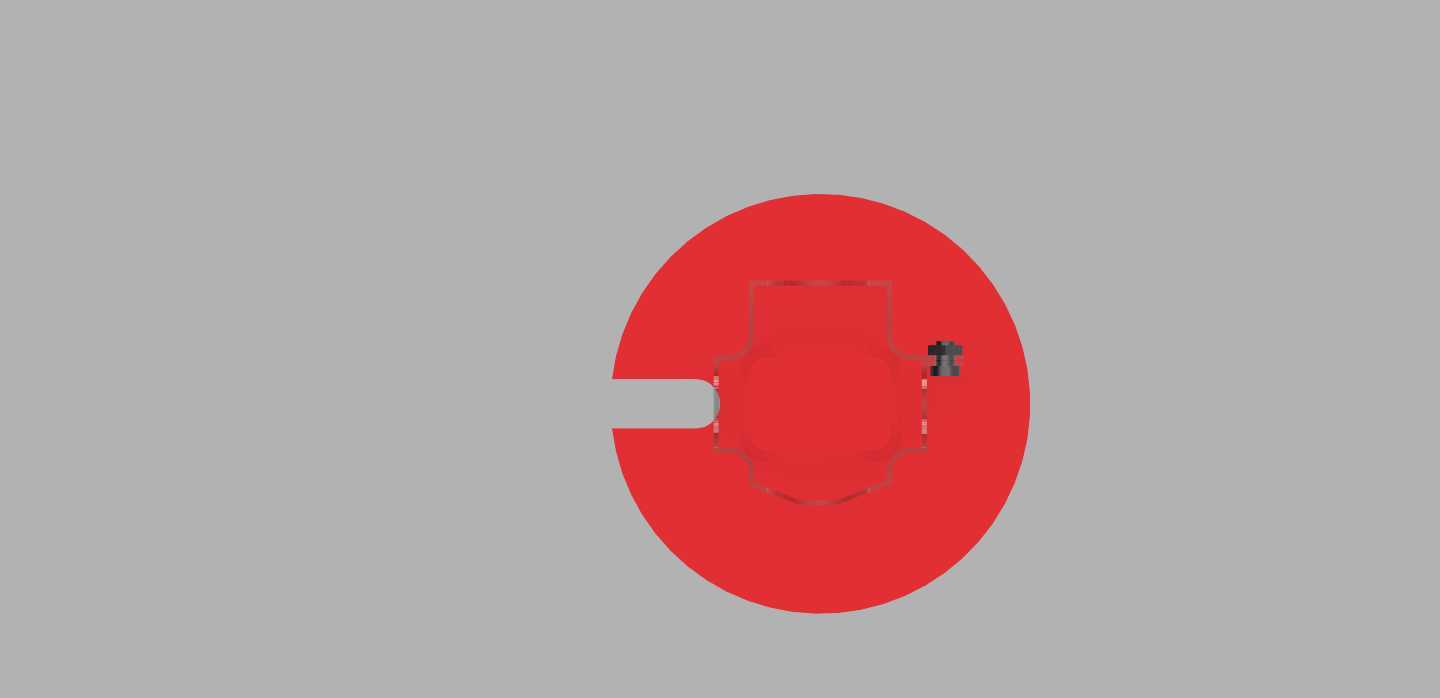

这款浮载式遥测装置主要面向近岸水文、水域环境参数长期在线监测场景设计，可搭载多类水质、水文传感单元，完成指定水域的参数实时采集与远程数据回传，适配内河、湖泊、近岸浅海的长期无人值守监测点位布设需求。从结构设计逻辑来看，装置整体采用上下分段式布局，下部为插入式固定杆，可直接锚定在浮体中心安装位，杆体末端预留传感探头安装接口，使用时探头没入水面以下，避免水面漂浮杂物磕碰、阳光直射带来的测量误差与器件老化问题；中部红色圆盘为高密度浮力载体，采用耐候性工程塑料一体成型，边缘做圆弧过渡处理，可降低水面波浪冲击带来的结构晃动，同时为上部电子舱提供稳定的浮力支撑，保证上部舱体始终高出水面安全距离，避免浪涌进水损坏电路。上部电子舱采用立柱式框架结构，四根支撑柱连接上下安装板，外围预留透明防护板安装槽，既可以直观观察内部模块的接线与运行状态，也能阻挡雨水溅淋、水面盐雾侵蚀内部电子元件；舱体顶部设置出线防水接头，外接天线、太阳能供电线缆均可通过该接头走线，接头处做IP67级密封处理，适配户外长期露天使用的防水要求。设计过程中重点考虑了安装维护的便捷性，电子舱侧板采用快拆式固定结构，现场更换通讯模块、校准传感单元时无需整体拆解装置，仅需拆下对应侧防护板即可操作；浮体与下部固定杆采用插拔式锁紧结构，运输时可拆分收纳，降低转运体积，现场布设时仅需对准卡槽锁紧即可完成组装，无需额外焊接或紧固件配做。从安装边界来看，浮体直径控制在常规单人可搬运的尺寸范围内，下部固定杆长度可根据点位水深调整适配，整体重心落在浮体中心轴线上，即使在3级以下风浪环境中也能保持竖直姿态，不会出现侧翻导致舱体进水的问题；舱体内部预留了标准电子元件安装孔位，可兼容市面主流的遥测终端、数据采集模块、通讯传输板卡的安装尺寸，无需额外定制转接支架，可根据不同监测需求灵活更换搭载的功能模块，适配水温、pH值、溶解氧、水位等多类参数的监测需求。在结构强度校核上，浮体材料添加了抗紫外线助剂，可耐受长期户外日晒老化，支撑柱采用绝缘耐腐蚀材质，避免水域环境中的电化学腐蚀影响结构强度，所有外露金属件均做防锈镀层处理，保证装置在淡水、轻度咸水水域都能达到设计使用寿命。
