航空起落架主支柱油缸结构设计

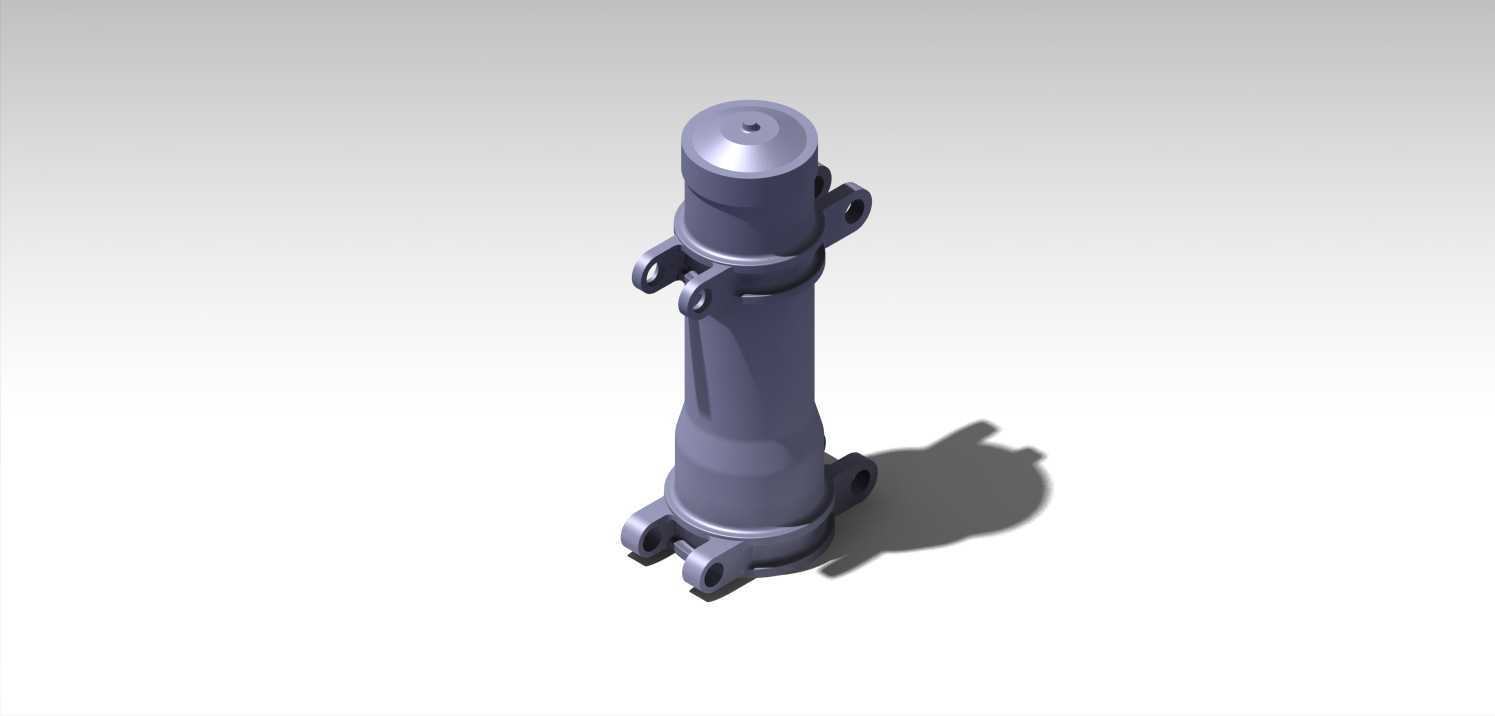

在民用及军用航空器的着陆系统设计中，主支柱油缸作为起落架的核心承力与缓冲构件，直接决定了飞机起降阶段的载荷传递效率与冲击吸收能力。该构件的设计需同时满足地面滑跑、着陆冲击、停机载荷等多工况下的强度要求，还要兼顾液压缓冲行程的线性度与结构轻量化需求。从结构布局来看，该主支柱采用双伸缩气缸嵌套设计，上汽缸端预留与机身承力框对接的铰接耳座，耳座孔位同轴度公差控制在0.02mm以内，保证铰接转动时无卡滞偏磨；下汽缸端设置与起落架摇架相连的安装接口，接口端面的平面度要求不大于0.03mm，确保装配结合面的载荷均匀分布。底部活塞可在上下汽缸腔体内自由滑移，配合内部节流孔与油液阻尼结构，将着陆瞬间的垂直冲击动能转化为油液热能与腔体弹性势能，避免冲击载荷直接传递至机身结构。设计过程中需严格控制各段缸筒的壁厚梯度，在铰接耳座、缸筒变径处等应力集中区域做圆弧过渡处理，过渡圆角半径不小于5mm，降低交变载荷下的疲劳开裂风险。外形尺寸方面，该支柱总伸展长度适配窄体客机主起落架的安装舱容，收缩状态下的径向最大尺寸满足起落架收放时的舱内间隙要求，所有外接液压管路的接口位置均预留足够的安装操作空间，避免与周边轮舱构件、收放作动筒产生运动干涉。实际应用场景中，该类主支柱油缸需承受着陆时最大3倍以上的飞机垂直过载，滑跑阶段还要传递刹车产生的纵向载荷与侧向转弯载荷，因此缸体材料通常选用高强度航空合金钢，表面做硬质阳极氧化处理提升耐磨与抗腐蚀性能，铰接衬套采用自润滑复合材料，减少地面维护时的润滑频次。建模时需重点还原各段缸筒的配合公差带、铰接耳的加强筋布局、活塞密封槽的尺寸精度，确保模型可直接用于后续的有限元强度校核、起落架收放运动仿真以及液压系统匹配计算，为航空起落架的方案迭代、结构优化提供精准的三维数模支撑。
