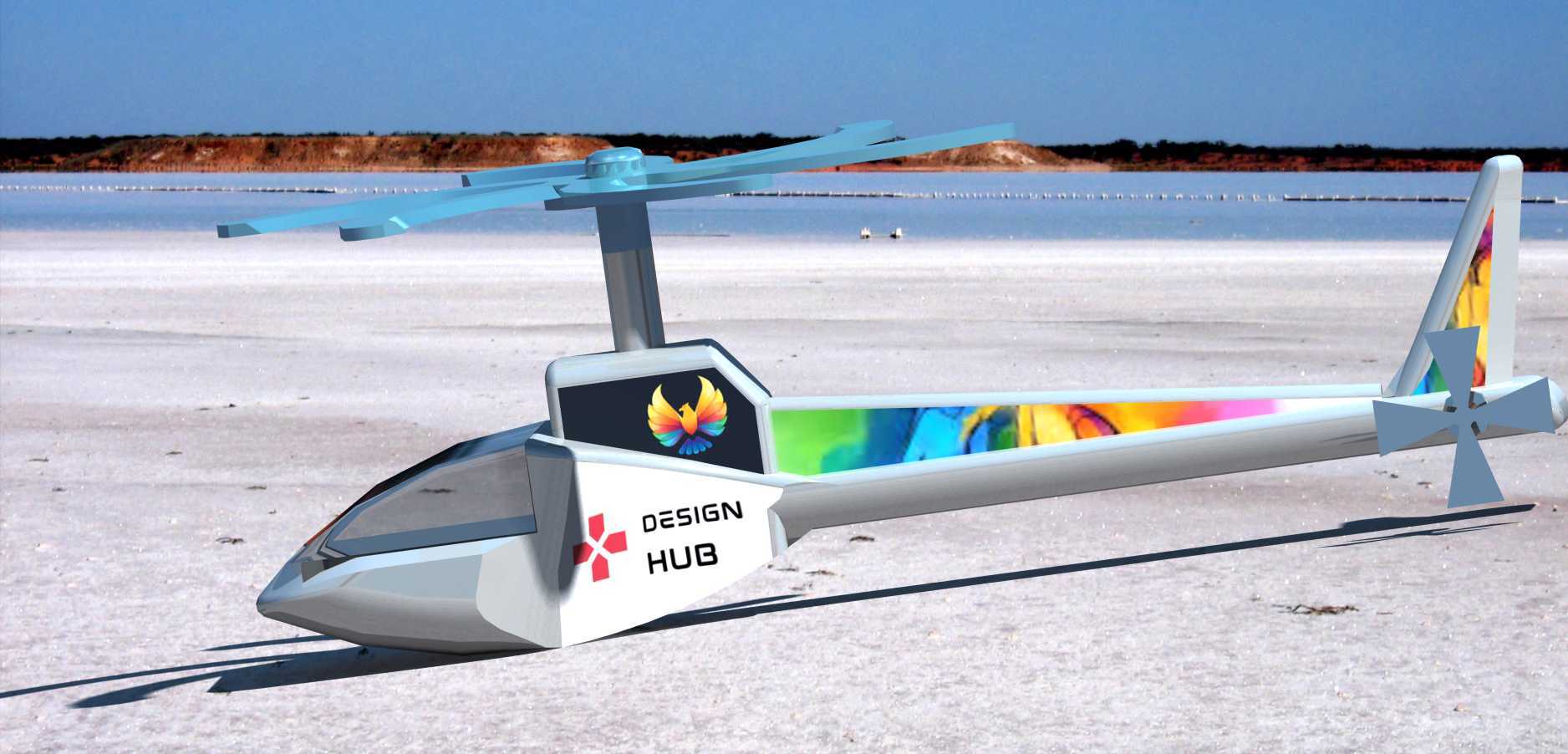

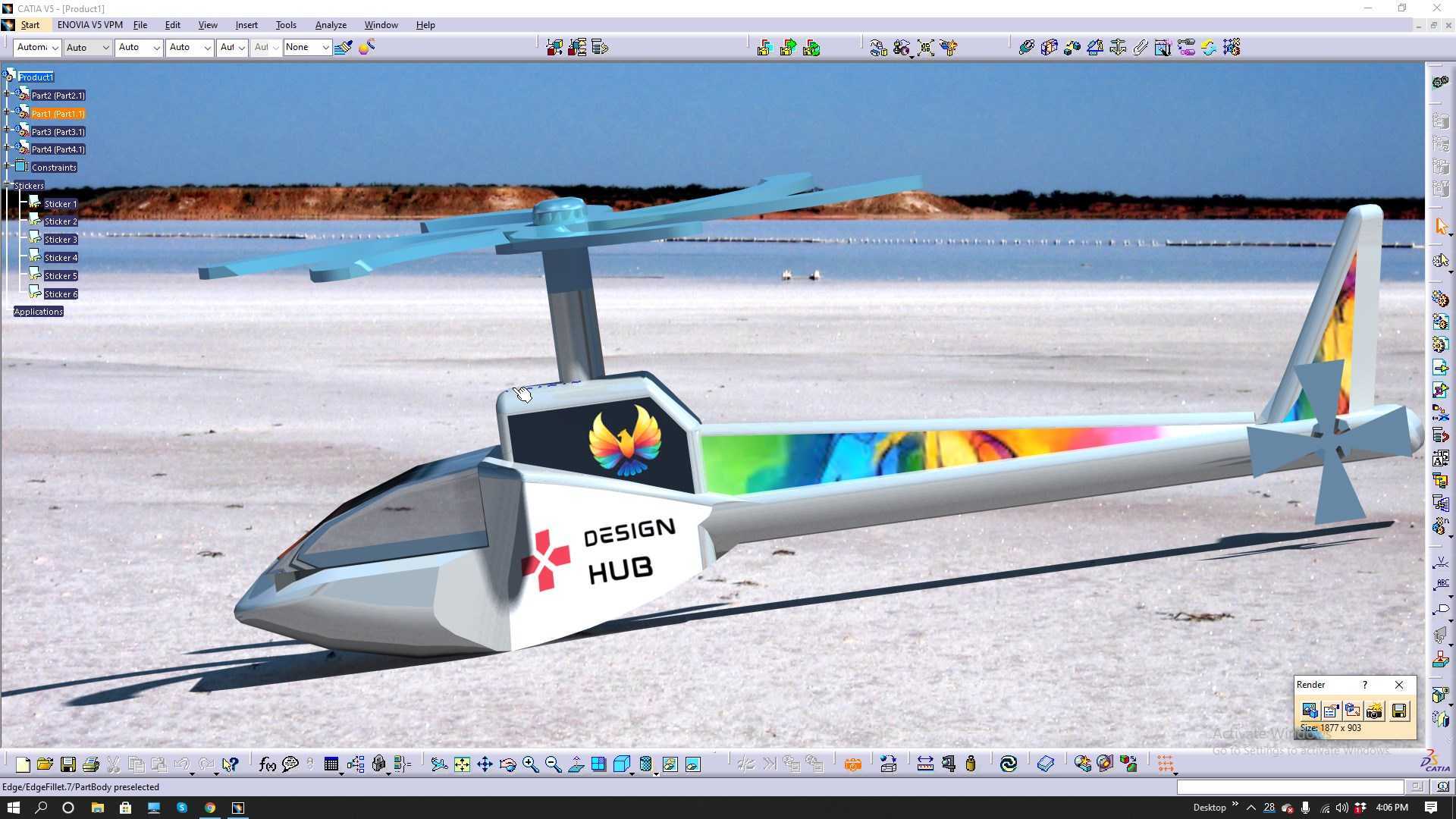

民用轻型单旋翼直升机结构设计方案

该轻型单旋翼直升机的结构设计，首先围绕低空短途通勤、航空科普教具、影视道具制作三类核心应用场景展开，在设计初期就明确了不同场景下的安装边界与尺寸约束：作为科普教具使用时，整体机身长度控制在1.2米级，适配室内展厅的展陈空间，旋翼转动半径不超过0.6米，避免展陈时触碰周边防护设施；作为影视道具使用时，可根据拍摄需求等比例放大至实机尺寸，机身预留挂载微型摄像设备的安装点位，主旋翼传动轴位置预留走线空腔，方便拍摄时的线路布设。

从功能特性来看，该设计采用单主旋翼加尾桨的经典布局，主旋翼采用三叶片结构，叶片翼型做了简化处理，降低建模与后续加工的复杂度，尾桨采用双叶片设计，平衡主旋翼转动产生的反扭矩，机身前部设置一体化成型的透明座舱罩，预留两名乘员的乘坐空间，机身下部采用滑橇式起落架，无需复杂的减震收放结构，降低整体结构重量，同时适配简易起降场地的使用需求。

设计思路上，优先保证结构的易加工性与装配合理性，机身主体采用分段式蒙皮结构，从机头到机尾分为座舱段、设备舱段、尾梁段三个部分，各段之间设置定位止口，装配时可快速对齐拼接，主旋翼桨毂与机身顶部的连接座做了加强筋设计，可承受旋翼转动时的交变载荷，尾梁末端的尾桨传动结构做了简化，采用直连传动的布局，减少多余的传动部件，降低结构故障率。

在外形尺寸的细节把控上，机身整体高度控制在0.4米（1.2米教具比例下），座舱内部宽度预留0.25米的空间，可放置等比例缩小的乘员模型，滑橇式起落架的横向间距设置为0.3米，保证静置状态下的稳定性，主旋翼与尾桨的转速比按照常规轻型直升机的传动比设置，在做动态演示时可还原真实的飞行动作逻辑，机身侧面预留涂装标识的区域，可根据不同使用场景更换对应的标识内容，适配多样化的使用需求。
