坎特姆CS710025Y突跳式温控器结构设计

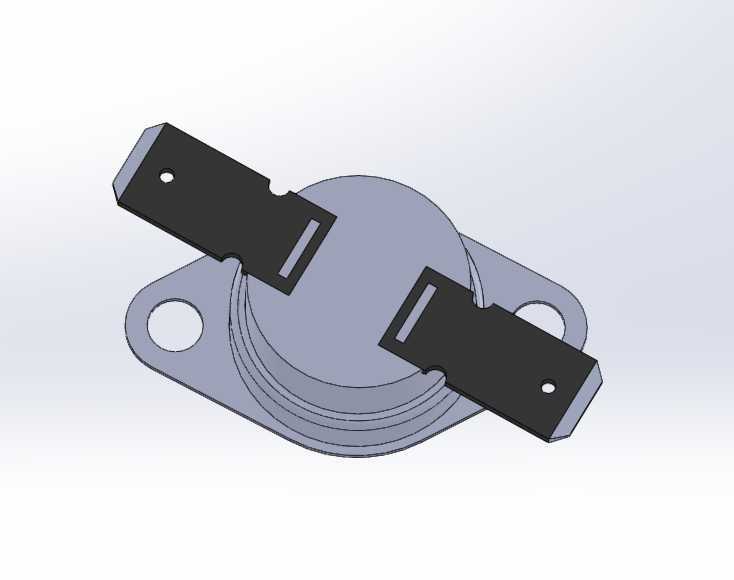

这款突跳式温控元件的三维结构，完整还原了坎特姆CS710025Y型号的装配细节，建模时优先考虑了家电、小型加热设备的选型适配需求，这类元件常被嵌入电热水壶、暖风机、小型烘箱、车载加热装置的热回路中，作为过热保护与温度通断控制的核心执行部件，当被控部位温度达到动作阈值时，内部双金属片受热产生突跳形变，推动触点机构快速通断，避免设备持续超温引发的安全隐患。从结构设计逻辑来看，主体采用圆形碟形感温壳体作为核心承载结构，壳体边缘延伸出带安装孔的固定耳，两个安装孔的中心距、孔径尺寸完全匹配行业通用安装规范，选型时可直接通过M3螺丝或者铆钉将元件固定在被控热源的金属安装面上，保证感温面与热源充分贴合，减少温度传导延迟，避免因安装间隙导致的温度检测偏差。两侧引出的导电插片采用平直带定位槽的结构设计，插片厚度、宽度适配常规6.3mm规格的快接端子，装配时无需焊接，直接将端子压入即可完成电气连接，插片上的开槽结构可以在端子插接时产生适度形变，提升接插的抱紧力，避免设备运行过程中受振动影响出现接触不良、打火的问题。建模过程中对内部双金属片的安装腔、触点的动作行程预留了合理的空间间隙，既保证了动作机构的活动余量，又控制了整体的外形厚度，不会占用过多设备内部的安装空间。感温壳体的阶梯卷边结构，既可以提升壳体本身的结构强度，避免安装压合时出现壳体形变，又能实现内部组件的密封防护，阻挡日常使用中的灰尘、潮气侵入内部触点区域，延长元件的使用寿命。在安装边界的适配性上，这款温控元件的整体外轮廓尺寸适配绝大多数小型加热电器的内部安装位，固定耳的开孔位置兼容同规格不同品牌的温控器安装尺寸，做设备迭代或者配件替换时，无需重新修改安装板的开孔位置，可直接完成替换装配。导电插片的伸出长度、角度经过优化，既方便布线时的端子连接，又不会与周边的其他电气元件产生干涉，布线时可以顺着插片方向直接走线，减少线材弯折带来的应力损伤。从功能特性来看，这种结构的突跳式温控器动作干脆，通断温差控制在合理区间，不会出现温度临界点附近的反复通断打火问题，触点的接触电阻低，大电流通过时的发热量小，适合长期在加热类设备的热循环工况下稳定工作。建模时还原了所有的装配倒角、让位结构，比如插片与壳体连接部位的限位台阶，固定耳安装面的平整度处理，都是为了保证实际生产装配时的工艺可行性，不会出现结构干涉、安装不到位的问题。
