工业用卡扣式扶手连接固定结构件

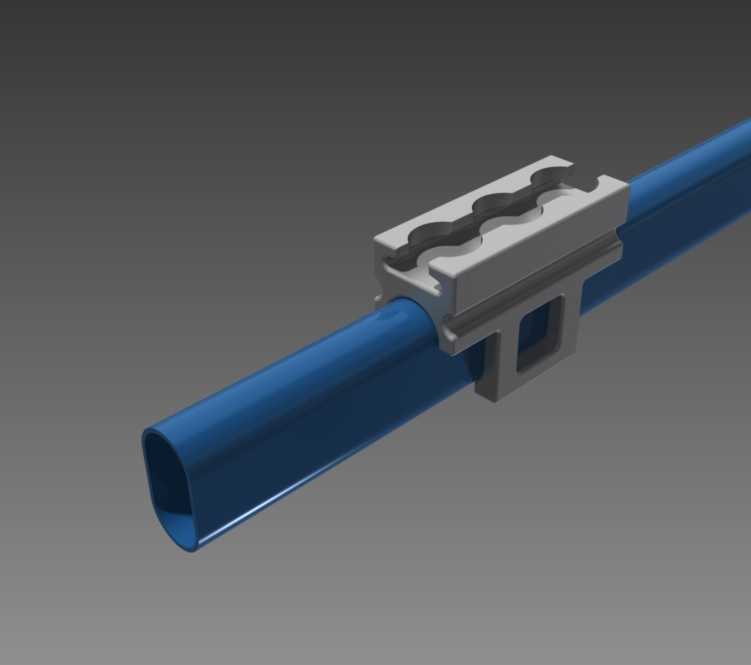

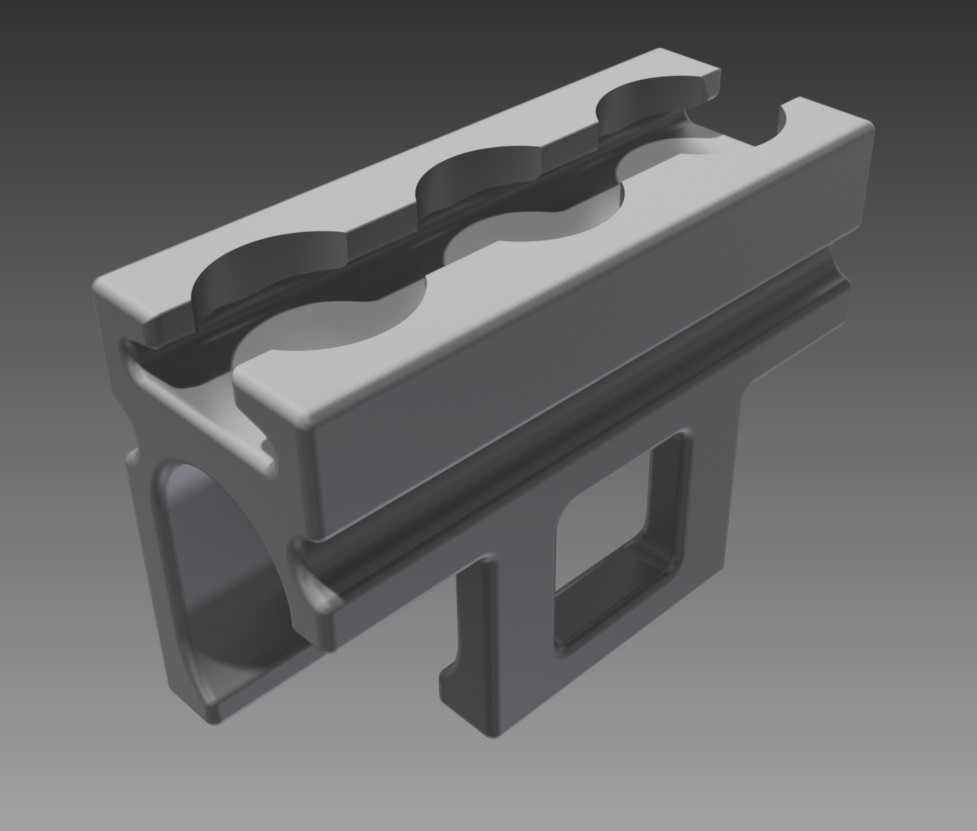

该结构件属于工业场景中扶手系统的配套夹持固定部件，主要应用于生产流水线操作工位护栏、设备检修通道扶手、工业梯台防护栏的杆件连接场景，承担扶手杆件的定位、夹持与载荷传递作用，替代传统的焊接、螺栓穿孔固定方案，可实现扶手的无损伤快速装配与后期位置调整。从结构设计逻辑来看，整体采用对称式H型主体布局，中部预留的弧形内凹型腔为核心夹持工作面，弧度匹配常规圆管类扶手的外圆轮廓，装配时可完整包覆扶手杆件半周以上的接触面，避免局部应力集中导致的杆件变形或夹持滑脱。两侧的凸缘结构为安装受力基准面，每个凸缘上预留的内凹卡槽可适配配套的紧固件或卡箍带，安装时无需在扶手杆件上打孔，直接通过两侧锁紧结构施加预紧力，即可将该夹件牢牢固定在扶手杆件的指定位置，同时夹件背部的平面结构可直接贴合设备机架、墙面或护栏立柱的安装面，实现扶手与支撑基体的刚性连接。在尺寸边界设计上，中部弧形型腔的内径适配行业通用的扶手圆管外径规格，两侧安装凸缘的外轮廓尺寸经过优化，既保证足够的结构强度承受扶手的侧向载荷与垂直载荷，又不会出现突出的棱角造成现场磕碰风险，整体壁厚经过受力仿真校核，在满足常规工业护栏载荷要求的前提下控制整体重量，避免给支撑结构带来额外的负重。设计过程中重点考虑了现场装配的容错性，弧形夹持面预留了微小的角度余量，即使安装面存在小范围的角度偏差，也能保证夹件与扶手杆件、支撑基体的充分贴合，不会出现装配间隙导致的扶手晃动问题。两侧的卡槽结构采用内宽外窄的收口设计，配套的锁紧件卡入后不会出现松脱滑落，即使在设备长期运行产生振动的工况下，也能保持稳定的夹持力，无需频繁人工复紧。该结构件的使用可大幅降低扶手系统的安装工时，传统焊接或螺栓固定方案需要对杆件进行打孔、对位、焊接打磨等多道工序，采用该夹件仅需确定安装位置后锁紧两侧紧固件即可完成装配，后期如果需要调整扶手高度或位置，仅需松开紧固件即可移动调整，不会对扶手杆件或支撑基体造成不可逆的损伤，尤其适合需要频繁调整工位布局的生产车间、需要定期检修维护的设备通道扶手场景。结构的边角位置全部做了圆弧过渡处理，没有尖锐的加工棱角，符合工业安全防护的设计要求，避免现场操作人员经过时被刮蹭受伤。夹持面的表面粗糙度经过控制，既保证足够的摩擦系数防止扶手转动，又不会因为表面过于粗糙损伤扶手杆件的表面防护层，延长整套扶手系统的使用寿命。
