MAILI品牌120W带减速箱调速电机三维结构

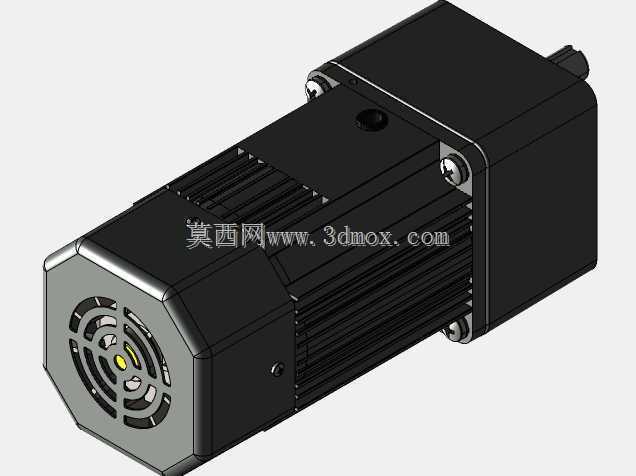

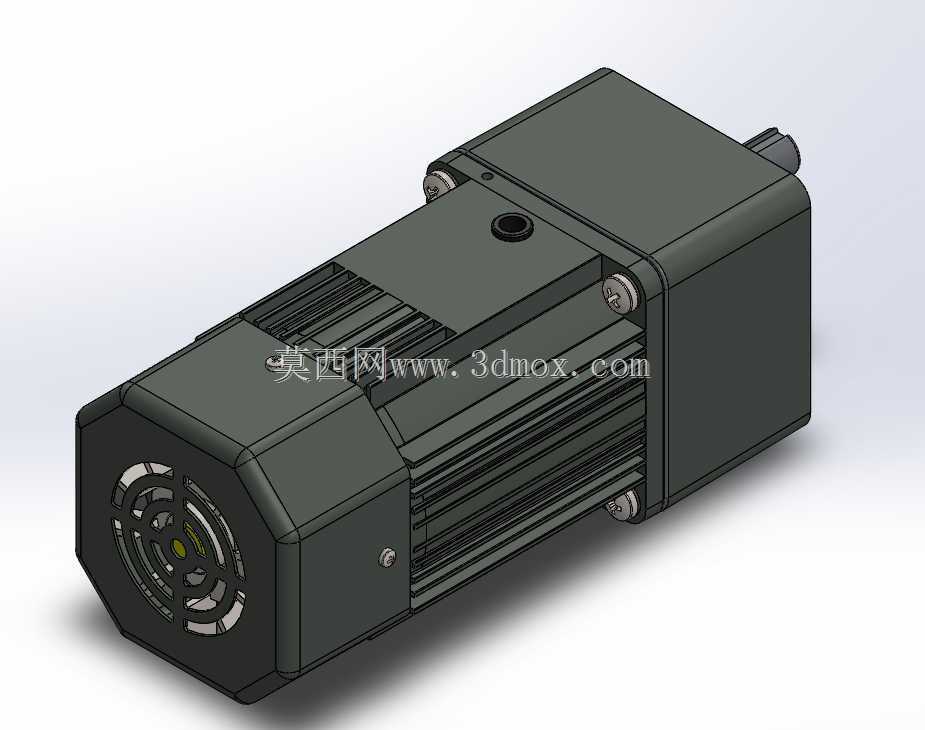

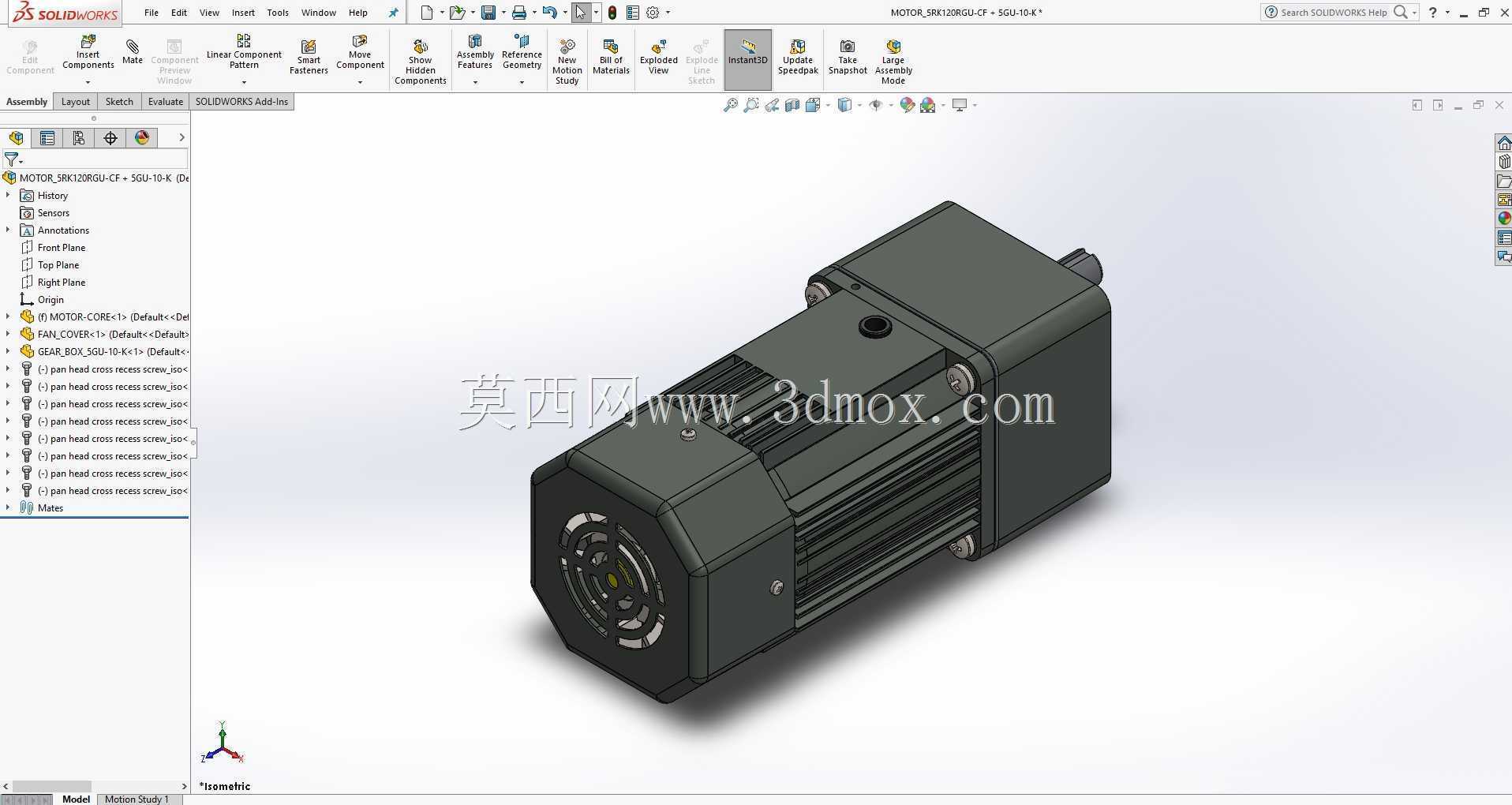

　　在轻工自动化生产线、小型输送设备、包装辅助机构、食品加工流水线这类对输出转速、扭矩有明确匹配要求的场景里，集成减速箱的定速/调速电机是应用占比极高的动力单元，这类电机不需要额外搭建减速传动链路，出厂即完成电机本体与减速箱的同轴装配、精度校准，能直接对接负载机构，大幅降低设备端的装配调试工作量。本次呈现的是MAILI品牌5RK120RGU-CF型号电机搭配5GU-10-K减速箱的完整外部结构三维数模，建模过程完全对标实物的外部安装尺寸、接口边界，可直接用于设备布局阶段的干涉校验、安装位开孔设计、外围护罩适配等工程环节。

　　从实际应用角度看，120W功率段的减速电机刚好覆盖小型自动化设备的动力需求区间：比如皮带输送机的主动辊驱动、小型贴标机构的标签送进动力、包装线的拨料机构驱动、小型工装转盘的回转动力，这类场景不需要过大的输出功率，但对输出转速、启动扭矩、安装空间的匹配度要求很高，搭配减速比10的5GU系列减速箱后，电机输出的高转速经过齿轮组减速增扭，能输出适配低速重载工况的扭矩特性，避免电机直连时转速过高、扭矩不足导致的负载卡滞、电机过载烧损问题。

　　建模阶段的核心思路是完全还原实物的外部装配边界，没有做内部绕组、齿轮齿形的细节刻画——毕竟对于设备选型、布局设计的工程师来说，最核心的需求是拿到准确的外部尺寸：包括电机本体的截面尺寸、机身长度、尾部风罩的突出尺寸、减速箱输出轴的轴径、键槽尺寸、轴伸长度、安装脚的孔位间距、安装孔的孔径与沉孔深度、接线盒的位置与出线方向、顶部吊环/安装螺孔的位置尺寸，这些参数直接决定了电机能不能顺利装到设备的预设安装位，会不会和周边的型材、护板、其他传动部件产生空间干涉。数模里对电机外壳的散热筋结构做了等比例还原，这部分结构虽然不影响安装孔位匹配，但在做设备热场仿真、护罩通风口设计时，散热筋的外形尺寸会影响周边空气流道的设计，还原这部分结构能让仿真结果更贴近实际运行状态。

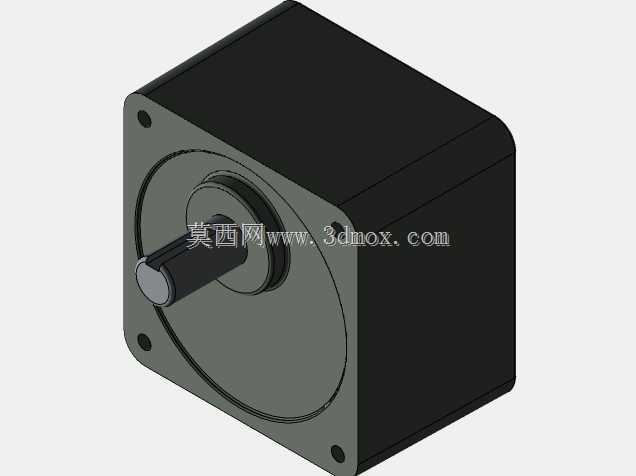

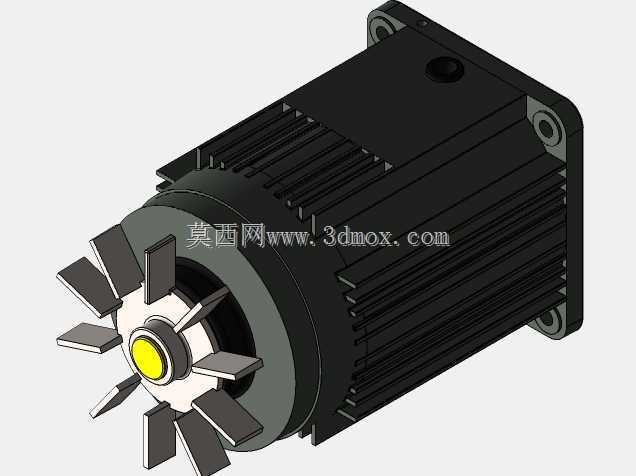

　　从结构特性来看，这款电机的减速箱与电机本体采用止口定位+螺栓锁紧的连接方式，数模里准确还原了连接法兰的止口直径、螺栓孔的分布位置，工程师如果后续需要更换不同减速比的同系列减速箱，可以直接在数模里替换对应减速箱段的模型，不需要重新调整电机本体的安装位，能大幅缩短方案调整的时间。电机尾部的风罩、风叶结构也做了完整还原，这部分的尺寸边界很容易被忽略——很多工程师在布局时只算电机主体的长度，忽略尾部风罩的突出量，导致设备后护板安装时和风罩产生干涉，不得不现场切割护板，数模里把这部分的尺寸完全对标实物，就能在设计阶段提前规避这类装配问题。输出轴端的尺寸是建模时重点校准的部分，包括轴伸长度、轴径、键槽的宽度与深度、轴端的螺纹孔尺寸，这些参数直接和负载端的联轴器、链轮、同步带轮的选型匹配，一旦尺寸有偏差，就会出现配件装不上、锁紧不可靠的问题，建模时对照官方样本的尺寸公差做了中位值还原，能满足常规选型、布局的精度要求。

　　安装边界方面，这款电机支持两种主流安装方式：一种是底部脚座安装，数模里还原了脚座的四个安装孔的孔距、孔径、安装面的平面度基准，设计安装板时可以直接参考孔位做开孔设计，不需要额外核对样本；另一种是法兰安装，减速箱前端的法兰安装面的止口尺寸、安装孔分布也做了准确还原，需要法兰安装的场景可以直接对接设备的安装法兰板。接线盒的位置在电机机身的侧面，数模里还原了接线盒的外形尺寸、出线口的螺纹规格，设计走线槽时可以提前预留出线空间，避免走线时线缆弯折半径不足、和周边部件摩擦的问题。

　　在实际设备调试场景里，这类带减速箱的电机的安装精度直接影响运行噪音、轴承寿命，数模里标注的各安装面的基准关系，可以作为加工安装板时的形位公差参考：比如脚座安装面的平面度要求、法兰安装面和输出轴的垂直度要求，按照数模给出的基准关系做加工，就能保证电机安装后输出轴的径向跳动在允许范围内，减少运行时的振动、噪音，延长减速箱齿轮、轴承的使用寿命。对于做三维布线的工程师来说，数模里接线盒的位置、出线方向的还原，能让布线设计更贴近实际走线状态，提前计算线缆长度、规划走线路径，避免现场接线时出现线缆长度不够、走线干涉的问题。
