多轮式航空起落架结构设计方案

项目分类:3D模型 发布时间:2021-08-09 ID:230095

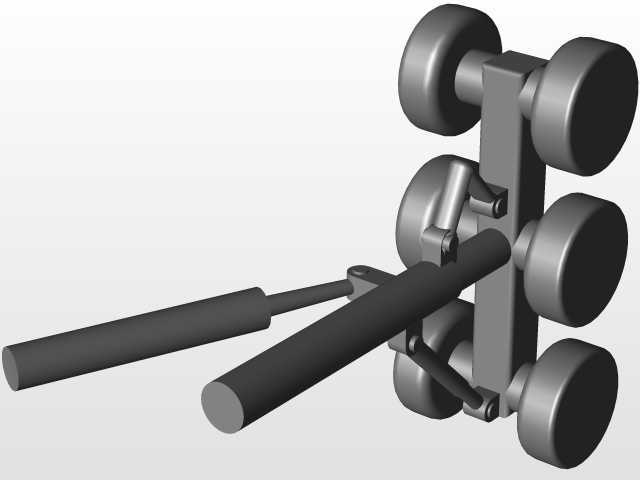

  • 多轮式航空起落架结构设计方案

该起落架结构主要适配中大型民用或货运航空飞行器,承担飞行器地面滑行、起飞离地、着陆接地全阶段的载荷传递与冲击缓冲功能,是飞行器起降阶段核心的承力与运动执行部件。从实际应用场景来看,这类多轮布局的起落架多用于机身重量较大的机型,能够将机身传递的集中载荷通过多组轮胎均匀分散到跑道道面,降低单轮接地比压,避免对跑道面层造成过度压损,同时也能在道面存在轻微不平整时,通过多轮的随动适配减少机身受到的颠簸冲击。

设计过程中首先围绕承力路径做了层级化规划,主承力支柱采用高强度合金构件作为核心传力载体,上端通过铰接结构与机身承力框连接,预留了收放机构的安装接口,能够匹配机身内部起落架舱的收纳空间边界,收放行程的转动角度经过反复校核,避免收放过程中与机身蒙皮、舱门结构产生运动干涉。下部的轮架采用对称式布局,沿支柱轴线两侧均匀布置六组轮胎轮轴,每侧轮轴的同轴度公差控制在机械加工可实现的合理区间,保证轮胎转动过程中不会出现偏磨、卡滞问题。

缓冲功能的实现依靠两组并列布置的减震支柱,支柱内部集成油气缓冲结构,能够在着陆瞬间吸收大部分垂直方向的冲击动能,避免刚性冲击直接传递到机身结构,造成机身构件疲劳损伤。轮架与主支柱的连接位置设置了转动副,允许滑行过程中轮组随转向动作做小角度偏转,适配地面滑行的转向需求,同时连接位置的限位结构严格限制了偏转角度范围,避免大角度转向造成起落架结构失稳。

安装边界方面,主支柱上端的铰接点位置、收放作动筒的连接耳片尺寸都按照通用航空起落架的安装接口规范做了适配,轮组展开状态下的横向总宽度、纵向轮距都经过运动仿真校核,既保证地面滑行时的横向稳定性,也能在收放状态下完全收纳进机身下部的起落架舱内,不会突出机身外表面影响飞行阶段的气动外形。轮胎的选型匹配对应载荷等级的航空轮胎规格,轮轴位置预留了刹车组件的安装空间,能够集成盘式刹车结构,满足着陆滑跑阶段的减速制动需求。
