军用歼击机隐身气动外形结构设计

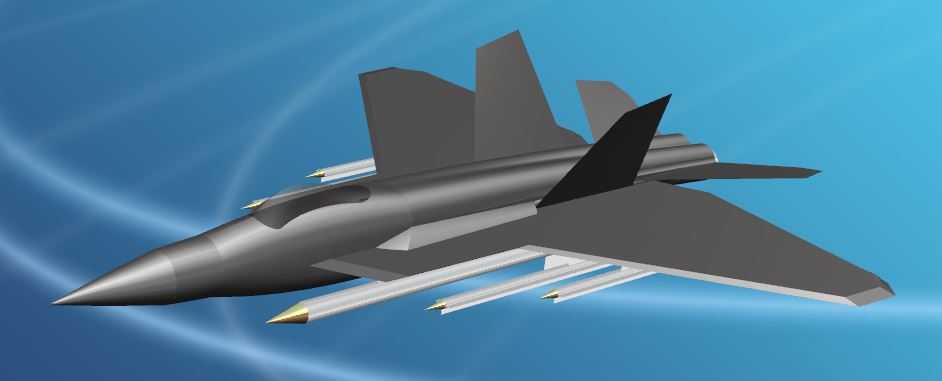

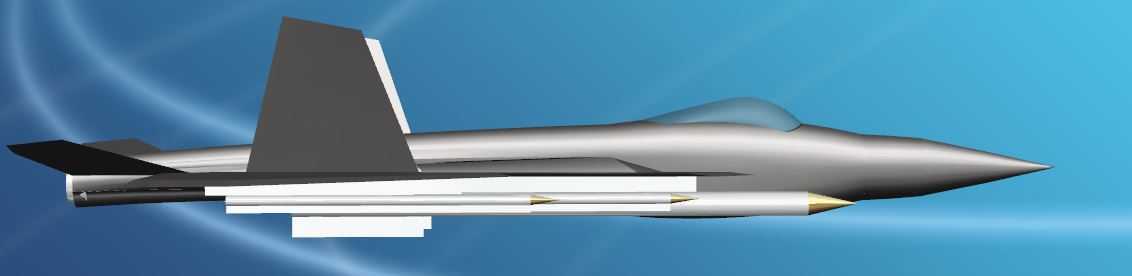

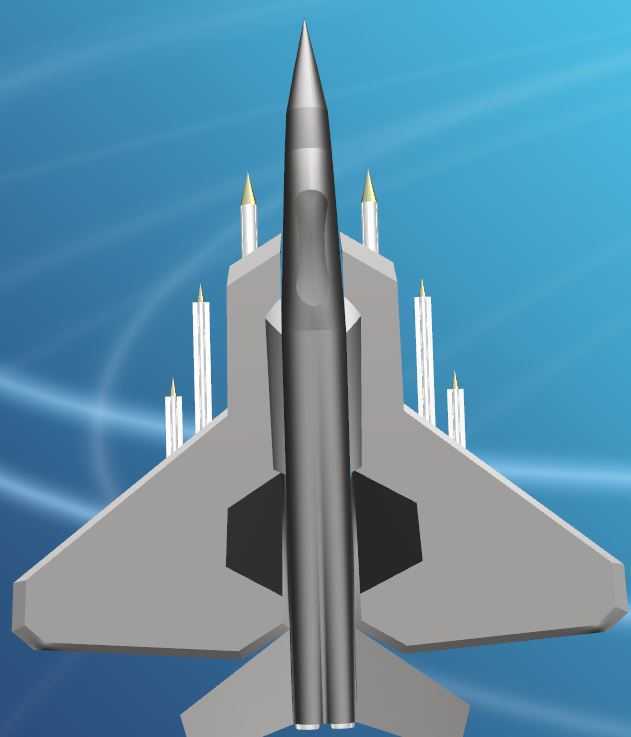

该歼击机模型围绕制空作战与多任务突防需求开展结构设计，整体气动布局采用翼身融合体方案，机身棱边平行设计兼顾雷达隐身特性与高速飞行下的涡流增升效果，双垂尾外倾布置可有效降低侧向雷达反射截面积，同时避免大迎角飞行时机翼对垂尾的气流遮蔽，保障航向操纵效率。机身截面遵循面积律修型原则，跨音速飞行阶段可大幅降低波阻，适配超音速巡航的气动需求，进气道采用机腹两侧斜切布置，兼顾大迎角进气效率与发动机叶片的隐身遮蔽，避免雷达波直射压气机叶片形成强反射源。

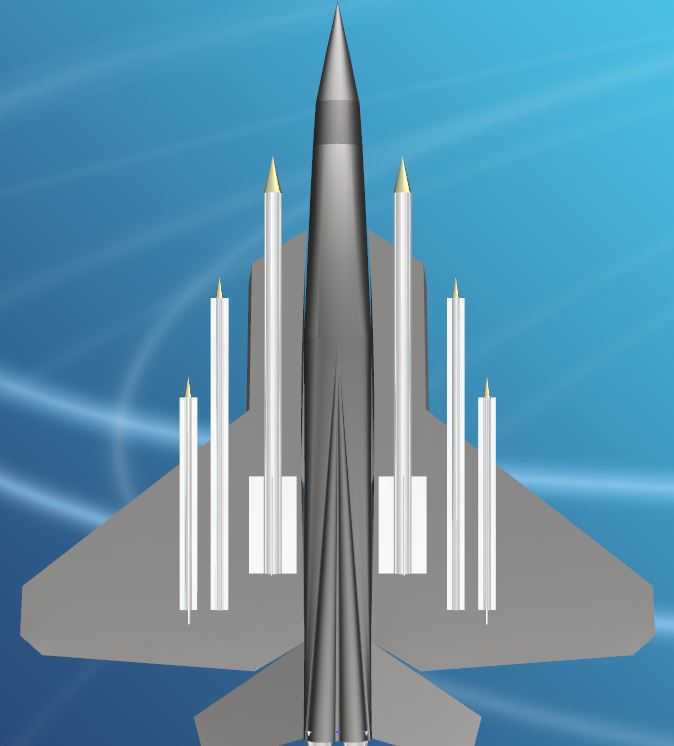

武器挂载采用翼下重载挂点与机身半埋挂点结合的方案，模型呈现的多枚外挂弹药可根据任务类型切换，执行制空任务时可挂载近距格斗弹与中距拦射弹，执行对面打击任务时可换配精确制导炸弹或反舰弹药，挂点接口遵循通用化挂装标准，可适配不同规格的机载武器，挂架与机翼的连接位置预留了足够的维护操作空间，便于地勤人员快速完成弹药装填与挂架检修。

整机外形尺寸参考现役主力重型歼击机的参数边界设计，翼展控制在13-15米区间，机身长度约20-22米，停机高度控制在5-6米，可适配多数军用机场的机库停放尺寸与跑道起降要求，起落架布局采用前三点式，前起落架布置在座舱后下方的机身承力结构处，主起落架收纳于机翼根部的机身舱段内，收放机构的运动路径在建模阶段已完成干涉校验，收放过程中不会与周边结构、管路产生运动冲突。

座舱采用整体式水泡形风挡，可为飞行员提供接近360度的下视视野，风挡框架做了窄边修型处理，既保证结构强度满足高速飞行的增压与鸟撞要求，又尽可能减少框架对视野的遮挡，同时降低风挡区域的雷达反射强度。尾喷口采用锯齿状修型设计，可将后向雷达反射波控制在非威胁方向，同时为后续加装推力矢量喷管预留了结构安装空间，可进一步提升战机的过失速机动能力。

建模过程中对全机的气动操纵面做了独立结构拆分，副翼、襟翼、方向舵、全动平尾均为独立可动部件，可直接用于飞行动力学仿真的模型导入，各操纵面的偏转角度范围遵循实际战机的操纵行程限制，避免仿真过程中出现超出实际物理边界的偏转量。机身表面的维护口盖、传感器窗口均按照实际战机的布置逻辑做了细节还原，可用于地勤维护培训的可视化演示场景，帮助地勤人员快速熟悉口盖位置与维护操作流程。
