固体工作导弹结构三维设计作品

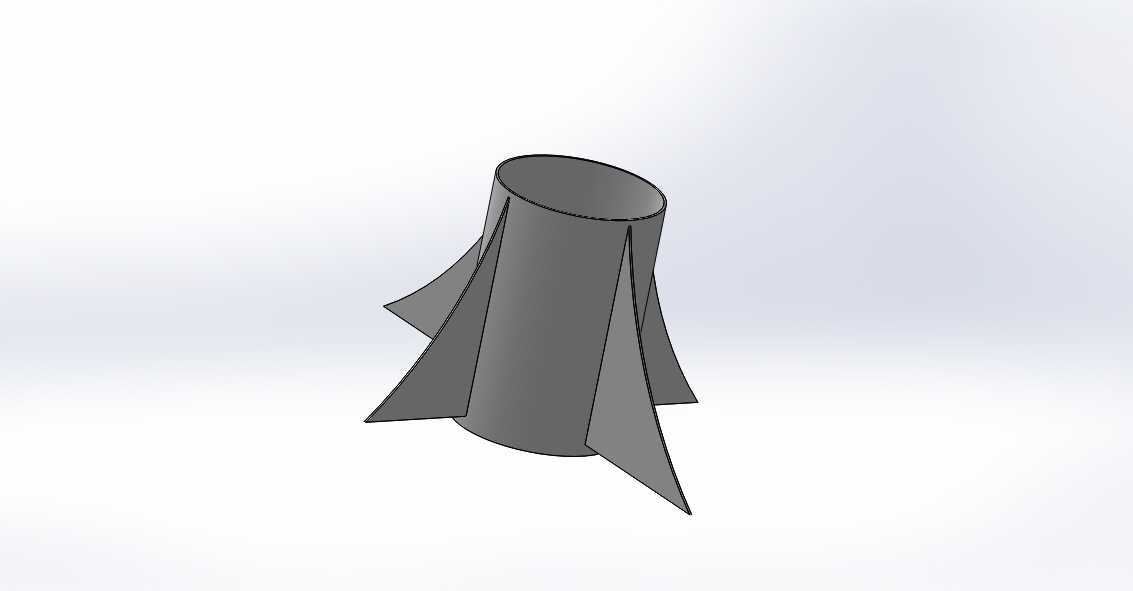

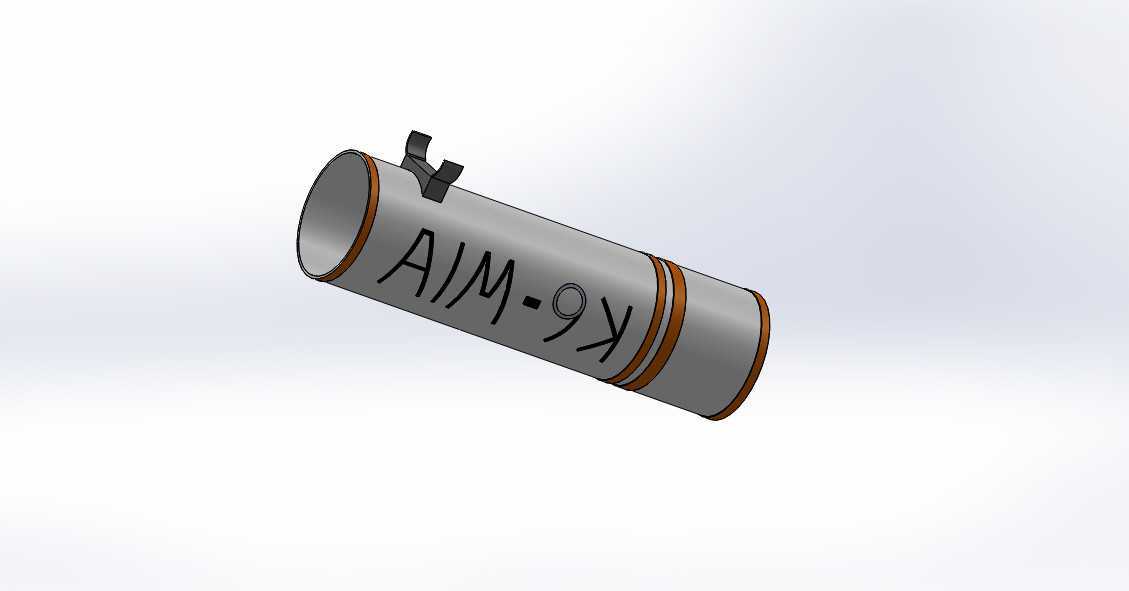

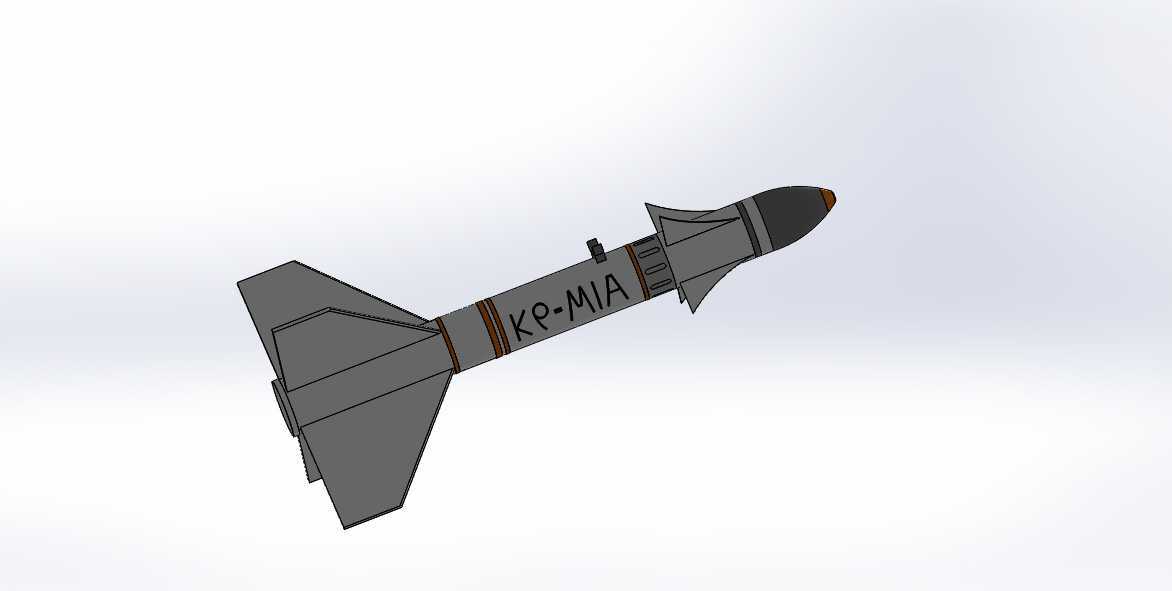

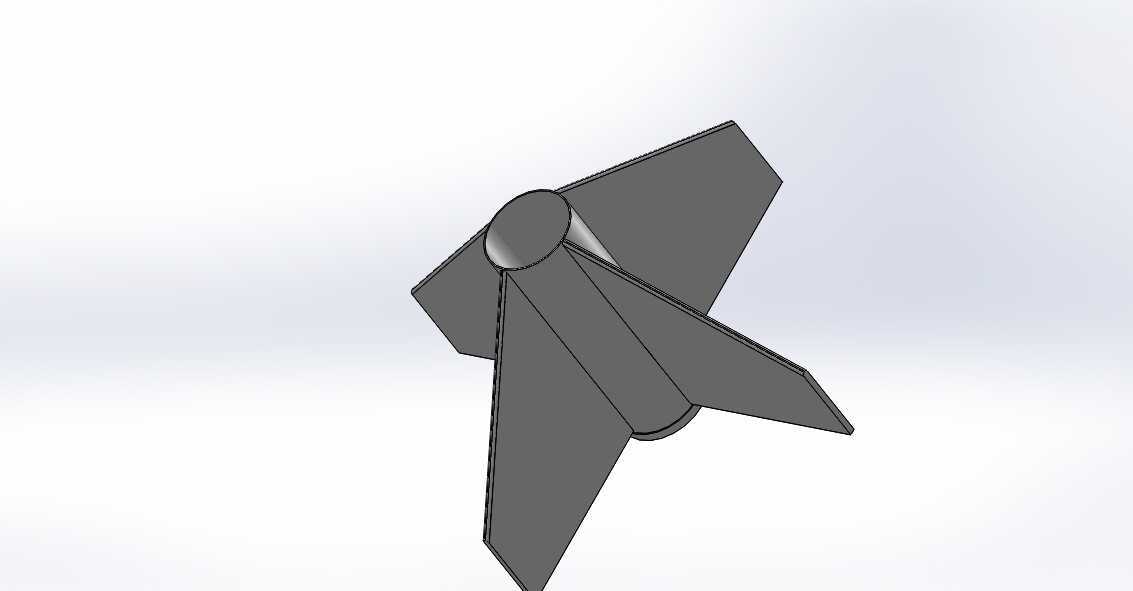

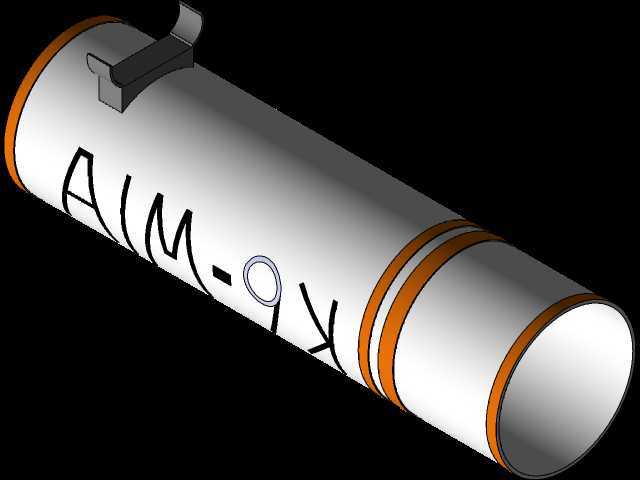

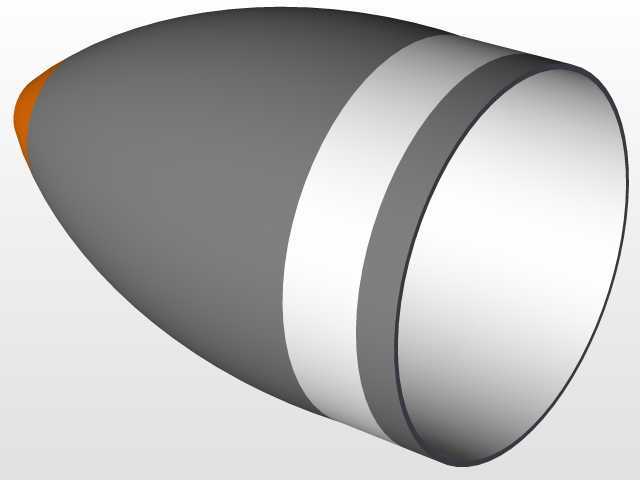

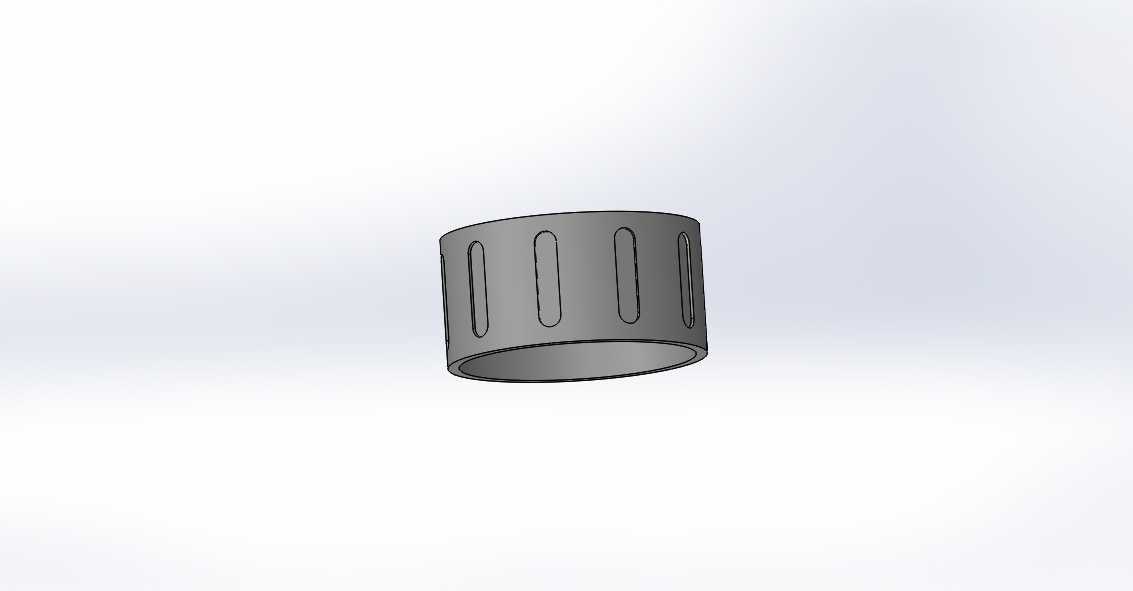

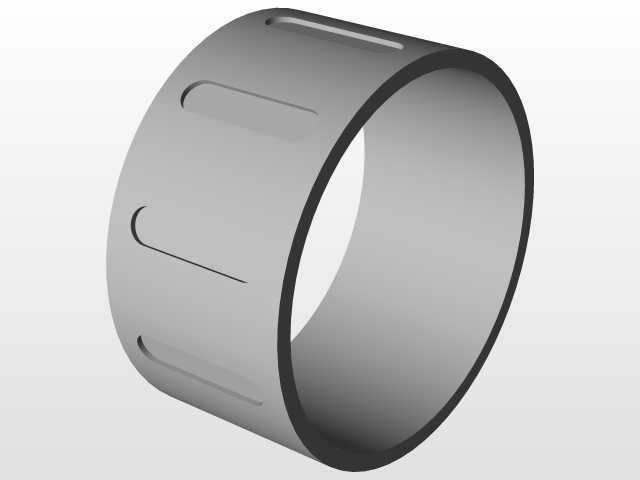

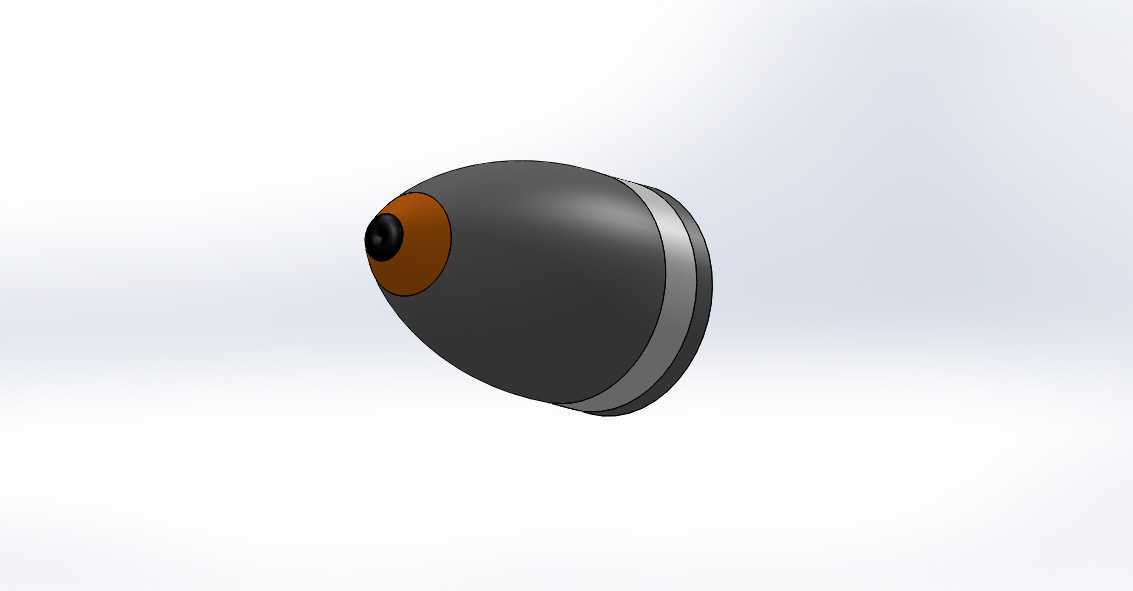

该弹体结构设计面向近程战术打击场景的配套装备研发需求，可适配机载、车载多平台挂载使用，核心作战用途为对地面固定工事、轻型装甲目标及低空慢速目标实施精确毁伤，整体设计围绕固体动力系统的工作特性展开布局。弹体头部采用卵形整流罩构型，在高速飞行状态下可有效降低空气激波阻力，整流罩内部预留导引头、引信及战斗部的安装腔体，腔体边界做了阶梯式限位设计，可适配不同规格的制导组件与装药模块，安装时通过径向定位销完成轴向固定，避免飞行过程中组件出现窜动。弹身主体采用等直径圆柱段设计，外壁厚度根据不同舱段的受力情况做差异化分配，动力舱段壁厚略大于仪器舱段，可承受固体燃料燃烧时的高温高压载荷，弹身中部设置的吊挂凸耳为标准挂载接口，凸耳位置经过重心配平计算，挂载后可保证弹体与发射架的配合间隙满足弹射分离要求，不会出现发射干涉问题。弹体尾部的四片梯形稳定尾翼采用对称式布局，翼面与弹身通过嵌入式榫槽连接，安装后翼面后掠角度经过气动仿真校核，可在全飞行包线内为弹体提供足够的航向稳定性，尾翼根部做了圆角过渡处理，可降低飞行过程中的翼根应力集中，避免大过载机动时出现翼面断裂问题。弹身表面的环形凸起为弹体舱段的连接卡箍位置，卡箍采用快拆式结构设计，可在地面维护时快速完成不同舱段的拆解与组件更换，无需复杂的专用工装即可完成日常检测作业。整体外形尺寸适配主流的发射筒内径边界，弹体最大外径与发射筒内壁的配合间隙控制在合理范围内，既可以保证发射时的导向精度，也能避免发射过程中出现弹体剐蹭卡滞的问题。设计过程中对弹体整体重心位置做了多轮迭代调整，将重心控制在压心之前的合理区间，保证弹体飞行过程中的静稳定度满足制导控制要求，弹体内部的线缆走线槽沿弹体内壁轴向布置，可将导引头、舵机、点火装置的线缆统一规整，避免舱段拆解时出现线缆拉扯损坏的问题。
