四旋翼载重运输无人机结构设计方案

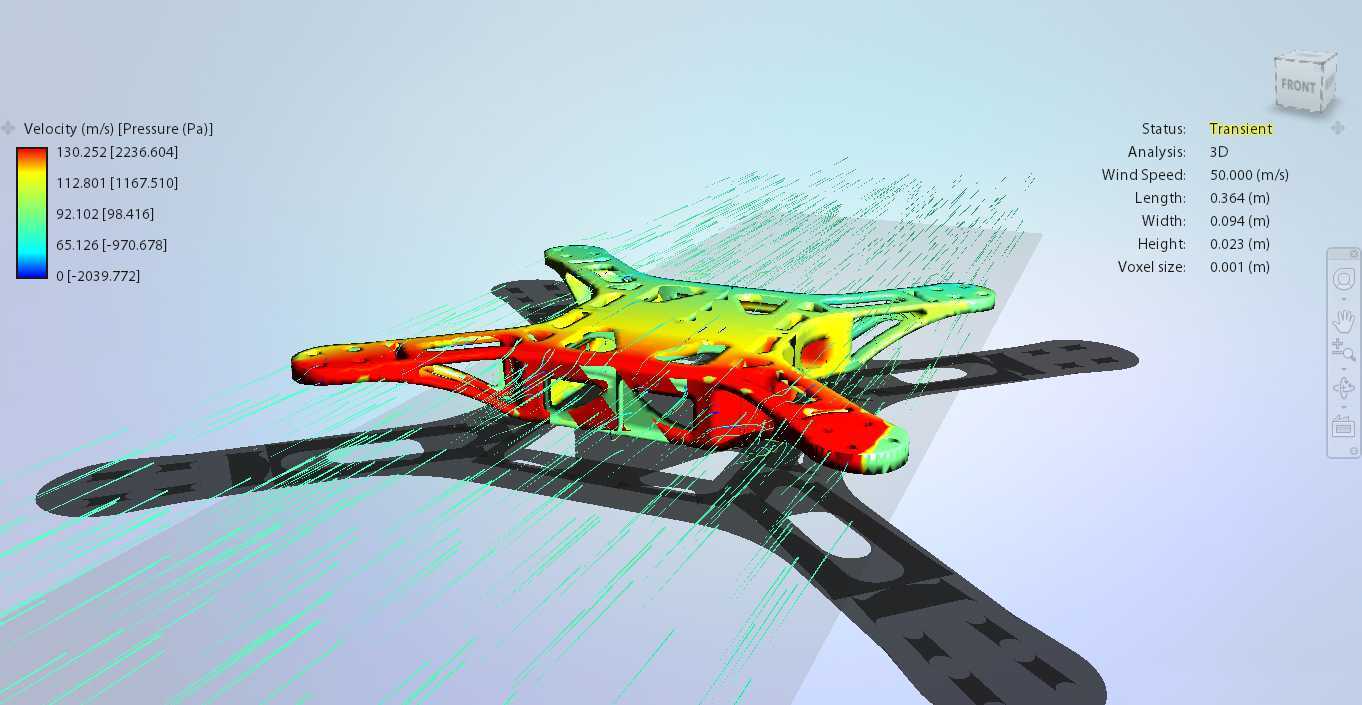

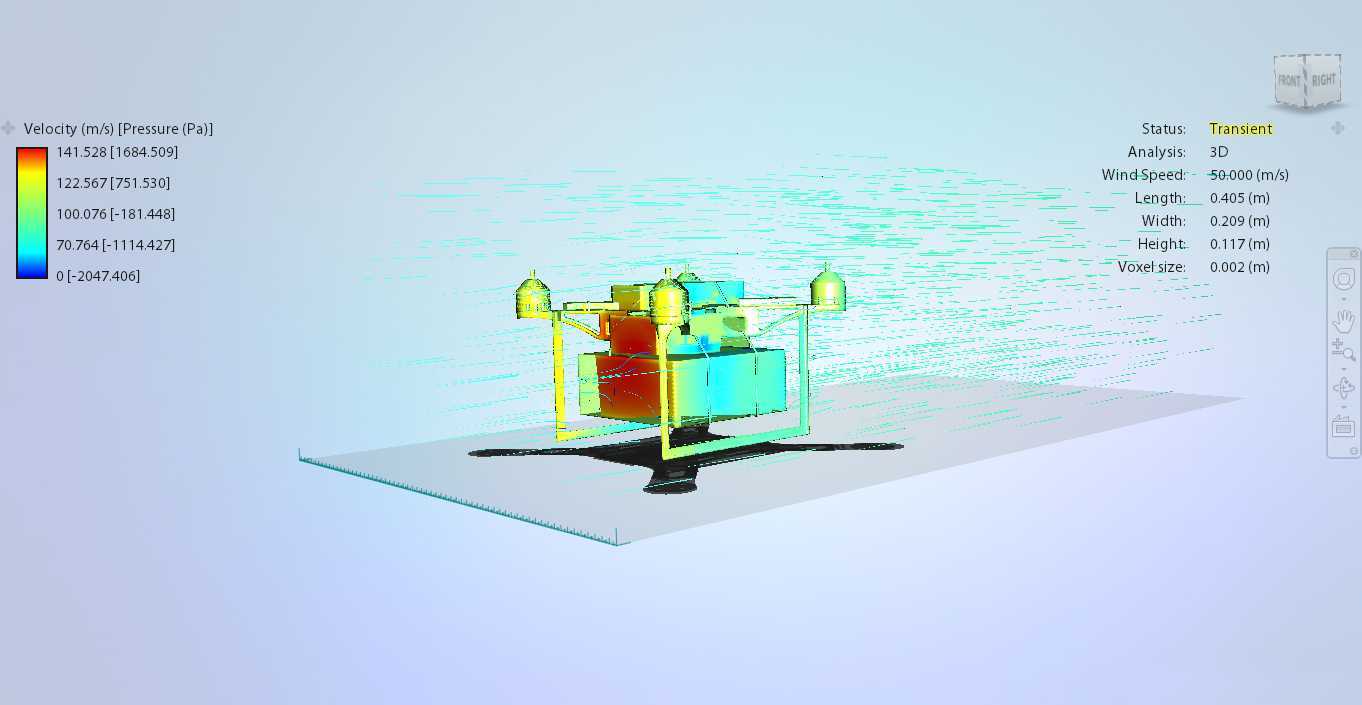

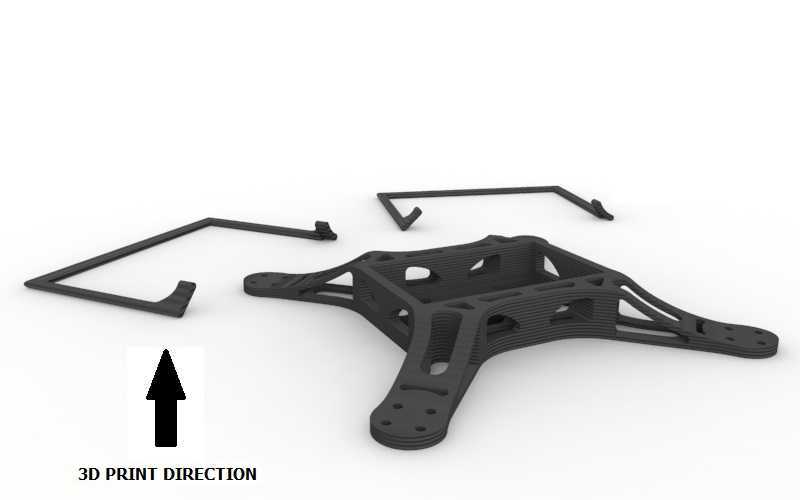

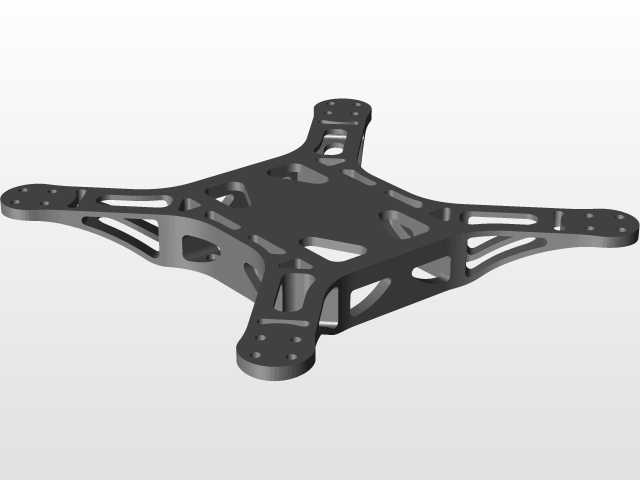

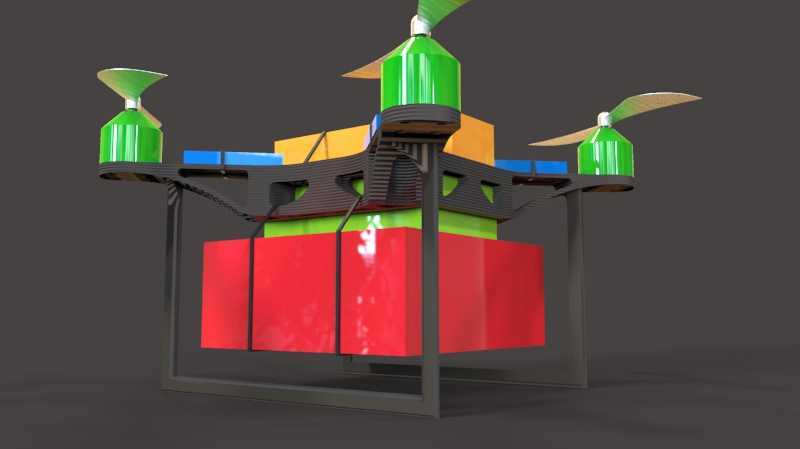

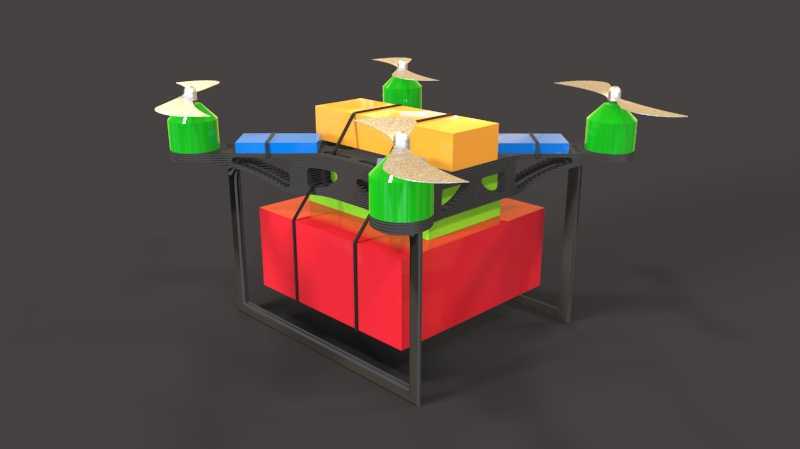

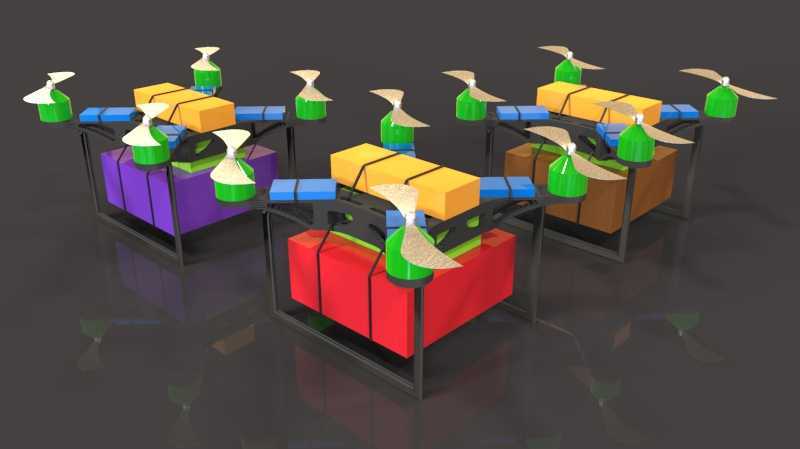

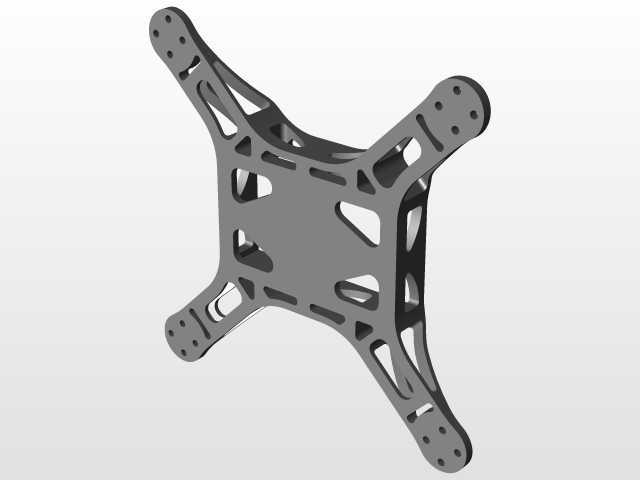

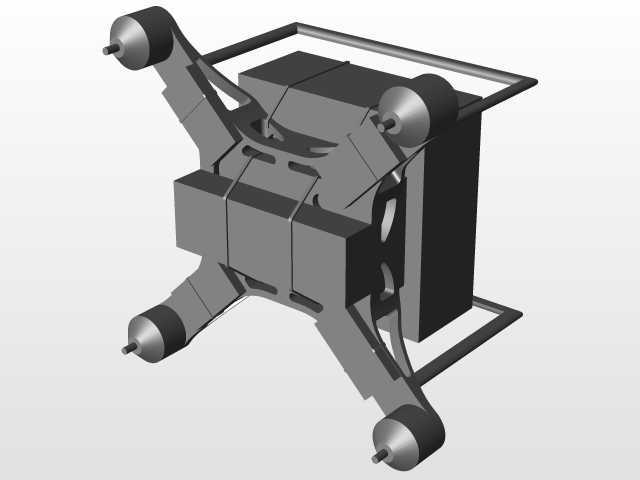

这款四旋翼载重飞行器的结构设计，核心围绕中短途小批量物资投送场景展开，可适配山地物资补给、城区末端快递配送、应急救援小件物资投送等多种实际作业需求，区别于普通消费级航拍无人机，整体结构从承载能力出发做了针对性优化。从功能特性来看，整机采用上下分层的载荷承载布局，下层设置独立的货舱挂载框架，框架采用矩形围合结构，可直接卡装标准尺寸的方形货箱，挂载时无需额外复杂绑缚结构，作业时可快速完成货箱装卸，适配高频次的配送作业节奏；上层为动力与飞控设备安装区，四个旋翼动力单元通过延伸机臂与中心机架连接，机臂采用镂空桁架式结构，在保证结构强度的前提下尽可能降低自身重量，提升有效载荷占比。设计过程中优先考虑了气动效率与结构稳定性的平衡，旋翼安装座预留了足够的倾斜调节余量，可根据实际载重情况微调旋翼倾角，优化不同载荷下的气流场分布，减少下洗气流对挂载货箱的冲击，降低飞行过程中的风阻扰动；机架主体的受力节点做了加厚加强处理，机臂与中心架的连接位置采用嵌入式卡扣加紧固件的双重固定方式，可承受飞行过程中急停、转向带来的瞬时冲击力，避免结构形变影响飞行姿态控制。从安装边界与尺寸适配来看，整机的旋翼旋转范围与下方货舱框架做了安全距离预留，旋翼转动时的投影范围完全覆盖货舱外侧，避免货箱突出部分触碰旋转的螺旋桨，保障飞行安全；中心机架的设备安装区预留了标准化的安装孔位，可适配不同型号的飞控模块、电池组与定位装置，无需对机架做二次打孔改造即可完成设备装配；起落架采用高置支腿结构，支腿高度满足挂载货箱后的离地间隙要求，起降时货箱底部不会直接触碰地面，可适配不平整的野外起降场地，同时支腿的跨度设置兼顾了起降稳定性与空间占用率，不会因为跨度过大影响狭小场地的起降适应性。结构材质选型上，承载框架优先选用轻质高强度的工程塑料材质，可通过3D打印快速制作原型件进行测试，实际量产时也可替换为碳纤维复合材料进一步提升强度重量比，动力单元的安装位置做了减震缓冲设计，可减少电机运转时的振动传递到货舱与飞控模块，降低振动对飞控传感器精度的影响，同时也能减少运输过程中货舱内物资的振动损伤。气流仿真验证阶段，针对满载状态下的下洗气流分布做了多轮优化，调整了机臂的上反角度，让旋翼下洗气流尽可能向外侧疏导，减少气流在货箱表面形成的紊流，降低飞行过程中的功率损耗，提升续航表现，整机的重心设计严格控制在中心轴线上，挂载不同重量货箱时可通过调整电池安装位置快速配平，保证飞行姿态的可控性。
