四旋翼航拍作业无人机结构设计方案

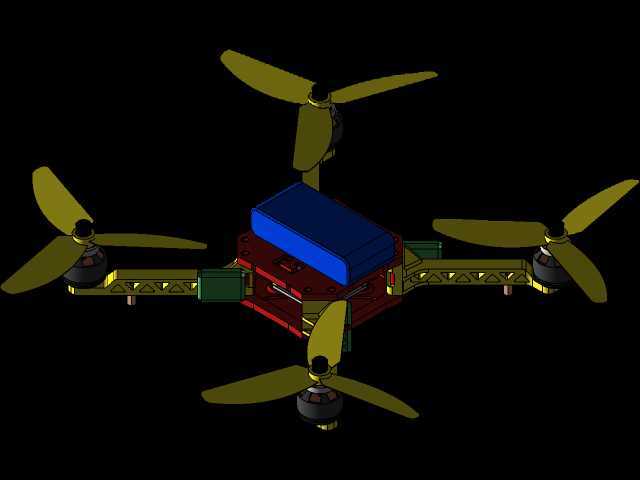

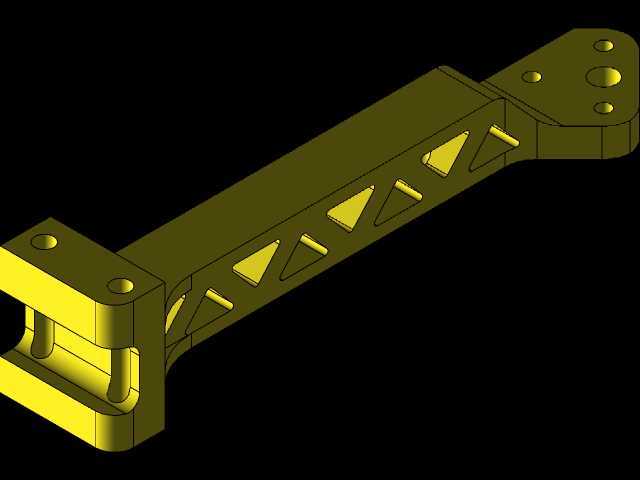

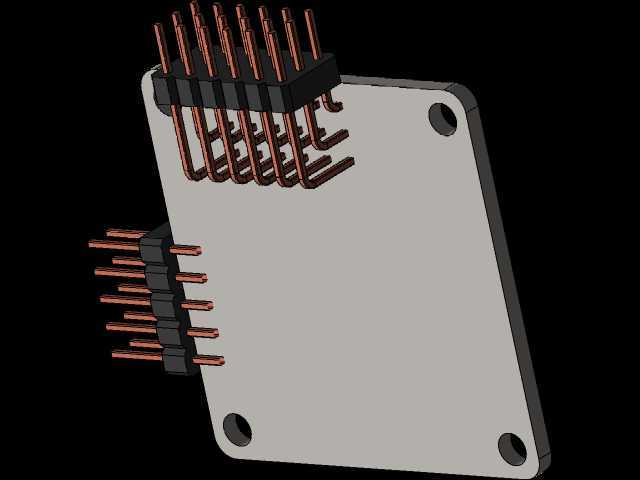

这款四旋翼飞行载体的结构设计，首先围绕户外低空作业的实际载荷需求展开，机臂采用镂空桁架式构型，在保证结构抗弯刚度的前提下尽可能降低自身结构重量，四个机臂沿中心机身呈X型对称排布，每个机臂末端预留动力单元安装位，可适配对应规格的无刷动力电机与三叶螺旋桨，桨叶旋转平面与机臂上表面保持足够安全间距，避免飞行过程中桨叶形变剐蹭机身结构。中心机身区域采用分层堆叠的安装逻辑，最上层预留电池仓固定位，可适配常规规格的锂聚合物动力电池，电池仓周边设计有走线槽与卡扣结构，方便动力线与飞控线路的规整排布，避免飞行过程中线路晃动干扰传感器工作；下层为飞控、电调等核心电子元件的安装腔，腔体内壁预留多个标准安装孔位，可适配不同尺寸的主流飞控模块与电调组件，安装边界充分考虑了常规电子元件的散热需求，腔体侧壁预留通风间隙，避免长时间飞行时电子元件积热导致性能下降。从实际应用场景来看，这类四旋翼结构可搭载轻量化的航拍模块、环境监测传感器等作业载荷，适用于小范围地形测绘、农林植保巡检、低空航拍取景等场景，对称式的旋翼布局能保证飞行过程中的姿态稳定性，即使单个动力单元出现小幅动力波动，飞控系统也能快速调整其余三个旋翼的输出功率维持机身平衡。设计过程中对整机的重心位置做了反复校核，将电池、飞控等重量较大的部件布置在机身中心轴线上，让整机重心落在四个旋翼形成的升力平面几何中心位置，降低飞控的姿态调整负荷，提升飞行续航表现。机臂与中心机身的连接位置做了局部加强处理，预留快拆结构的安装余量，日常收纳时可将机臂快速折叠，缩小整机收纳尺寸，方便外出作业时携带运输。起落部分采用轻量化的支脚结构，布置在每个机臂靠近动力端的下侧，降落时可分散机身冲击载荷，同时支脚高度预留了足够的下方载荷安装空间，可根据作业需求挂载不同的功能模块，不会出现载荷剐蹭地面的情况。整机的结构件壁厚经过反复优化，在满足飞行工况下结构强度要求的前提下，尽可能削减非受力区域的材料厚度，进一步降低整机自重，提升有效载荷占比。
