可穿戴式电磁支撑座椅结构设计

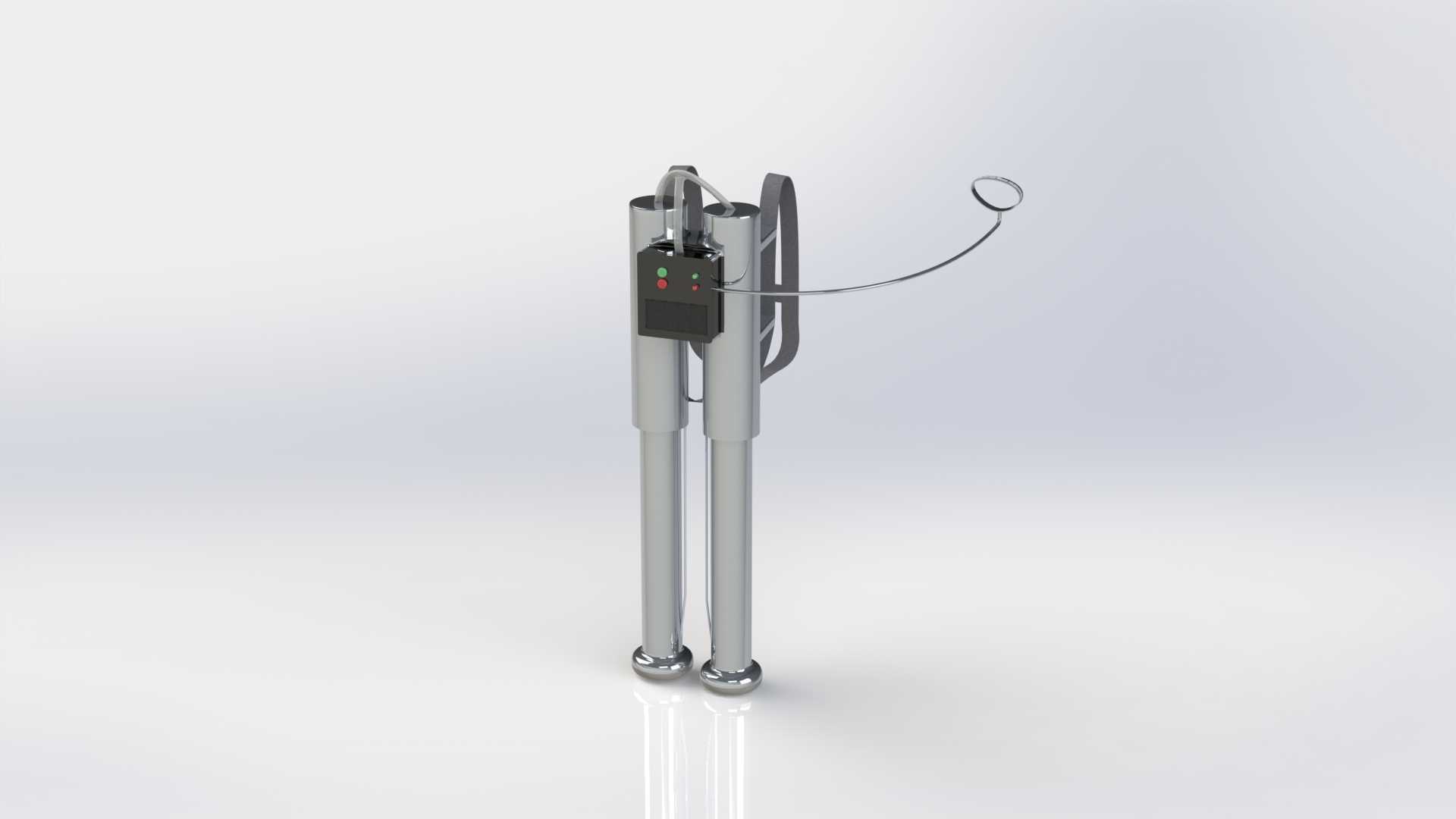

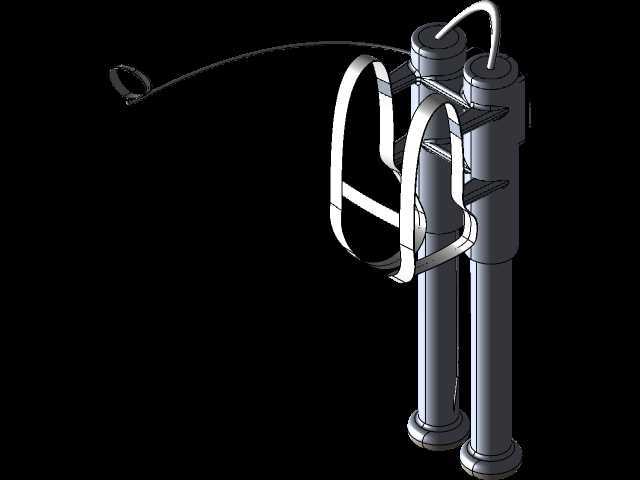

这款可穿戴支撑装置的核心应用场景面向长时间站立作业、户外徒步、特殊环境作业等需要随时获得坐姿支撑的工况，能够在不影响穿戴者正常行走、动作的前提下，提供即时的稳定坐姿支撑，无需额外寻找倚靠物或坐具。装置采用双立柱伸缩支撑结构作为核心承力部件，两根平行布置的金属支撑柱底部设置防滑接触端，接触端采用圆弧过渡设计，既可以在硬质地面获得稳定支撑，也能在软质地面减少下陷量，支撑柱的伸缩调节通过内置气压驱动单元实现，配合电磁锁止机构完成任意高度位置的即时锁止，锁止响应速度快，支撑刚度充足，可承受常规成年人体重的静载荷与小幅动载荷。穿戴部分采用背带式结构与人体腰背部贴合，背带设置多段调节扣位，可适配不同胸围、背宽的穿戴者，腰腹位置设置宽幅束带，将装置的承力框架与人体躯干刚性绑定，避免支撑受力时装置出现移位、侧翻的问题。控制模块集成在支撑柱上部的控制盒内，控制盒表面设置状态指示灯与操作按键，穿戴者可单手完成支撑高度调节、锁止释放的操作，控制盒同时预留了传感数据接入端口，可扩展穿戴者生理状态监测、支撑力实时反馈等功能，配套的腕带操作单元可实现盲操调节，无需低头查看控制盒，适配复杂作业场景下的操作需求。设计过程中重点控制了装置的整体重量，支撑柱采用高强度轻质金属材质，在保证支撑强度、抗弯折性能的前提下尽可能降低壁厚，气动单元与电磁锁止模块采用集成化布局，减少冗余结构件，整体外轮廓做了圆角钝化处理，避免穿戴行走过程中剐蹭周边物体或磕碰穿戴者肢体。安装边界方面，装置收拢状态下支撑柱完全收缩，整体长度控制在人体大腿中部位置，不会对正常行走的步幅造成干涉，背带与束带的调节范围覆盖绝大多数成年人体型尺寸，支撑柱展开后的高度调节区间适配不同身高使用者的坐姿高度需求，底部支撑端的跨距经过反复校核，在坐姿状态下可提供足够的抗侧翻稳定性，即使穿戴者小幅调整坐姿重心，也不会出现支撑失稳的情况。气路与控制线路全部内置在支撑柱与背带的内部走线槽内，外部无裸露管线，避免使用过程中管线勾挂外物造成故障，电池模块集成在控制盒旁的安装位内，采用快拆结构设计，可快速更换备用电池以满足长时间户外使用需求。
