民用干线客运飞机整机结构三维设计

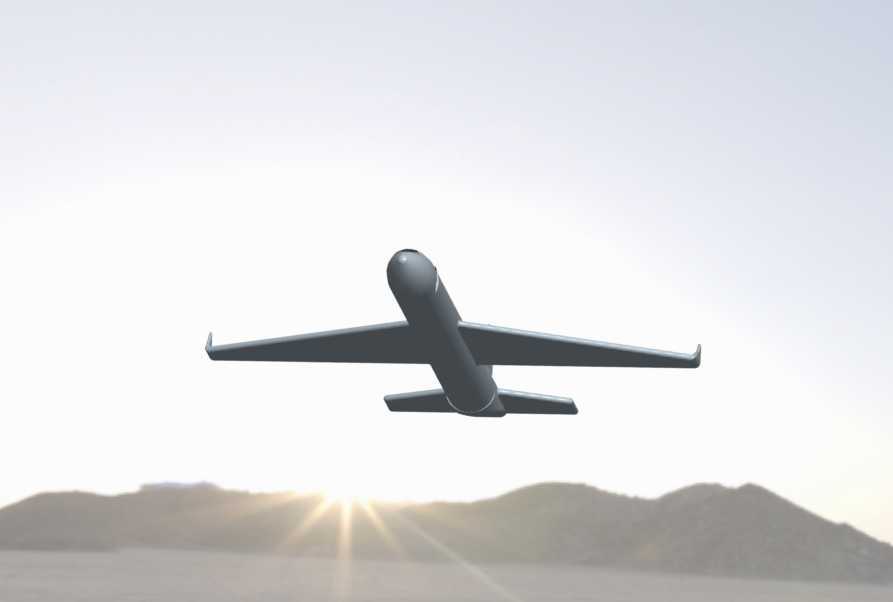

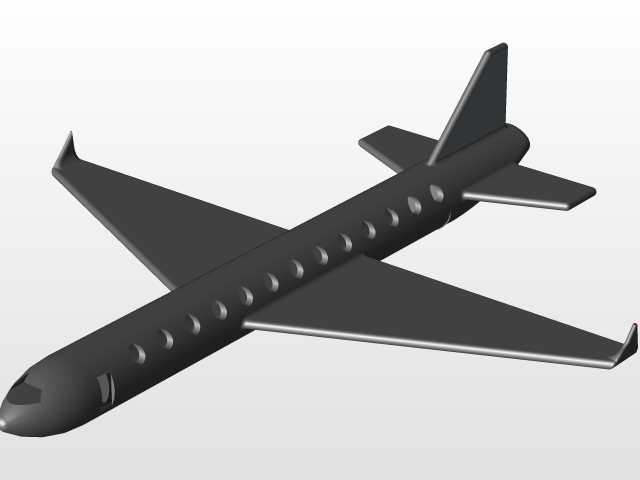

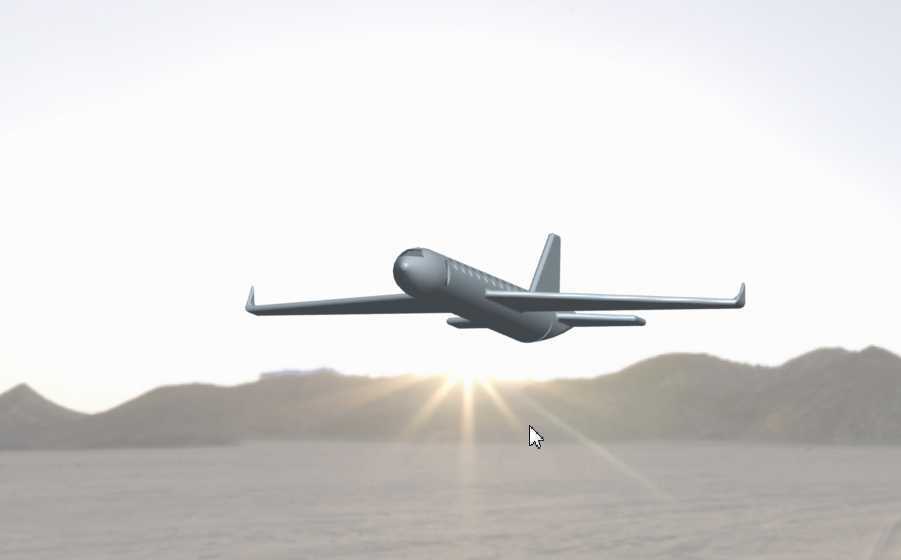

该民用飞机三维结构模型，面向中短程干线客运场景搭建，整体气动布局采用常规下单翼+翼吊发动机+单垂尾+低平尾的成熟构型，适配国内主流干线航线的运营需求，可承担150-200座级的旅客运输、腹舱货邮运载任务，是当前民航客运市场应用占比最高的机型构型。从设计思路来看，整机建模优先遵循民航适航规范中的气动效率、结构强度、维护便利性三大核心要求，机身采用等直径圆筒形增压舱段设计，前段为雷达罩与驾驶舱区域，中段为客舱与腹舱货舱段，后段逐步收窄衔接尾椎，既保证客舱内部座位布置的空间利用率，也能降低机身尾部的压差阻力。机翼采用超临界翼型设计，后缘设置襟翼、副翼操纵面，翼尖加装融合式翼梢小翼，可有效降低巡航阶段的诱导阻力，提升燃油经济性；机翼下方预留发动机吊挂安装接口，接口位置经过重心配平核算，可匹配大涵道比涡扇发动机的安装边界，避免发动机运转振动传递至客舱影响乘坐舒适性。尾翼部分的垂尾与平尾均采用对称翼型，方向舵、升降舵的操纵铰链线位置预留了作动器安装空间，可适配常规液压作动或新一代电传作动机构的装配需求。起落架采用前三点式布局，前起落架布置于驾驶舱下方机身承力框位置，主起落架安装于机翼根部与机身连接的承力翼盒处，收放路径完全避开机身增压舱、燃油箱等关键区域，收放后舱门贴合机身曲面，不会额外增加巡航阻力。整机外形尺寸严格遵循干线机场的机位、滑行道、廊桥适配边界，翼展、机身长度、垂尾高度均满足C类机位的停靠要求，机身舱门位置对应廊桥接驳高度，可适配国内绝大多数干线机场的地面保障设备。建模过程中对机身蒙皮分块、长桁布置、翼盒肋板位置均做了结构化还原，可用于航空类专业教学演示、民航地面保障设备适配验证、客舱改装方案的初步校核，也可作为同类机型结构设计的参考基准，帮助设计人员快速梳理民用客机的总体布置逻辑，减少前期方案迭代的重复工作量。
