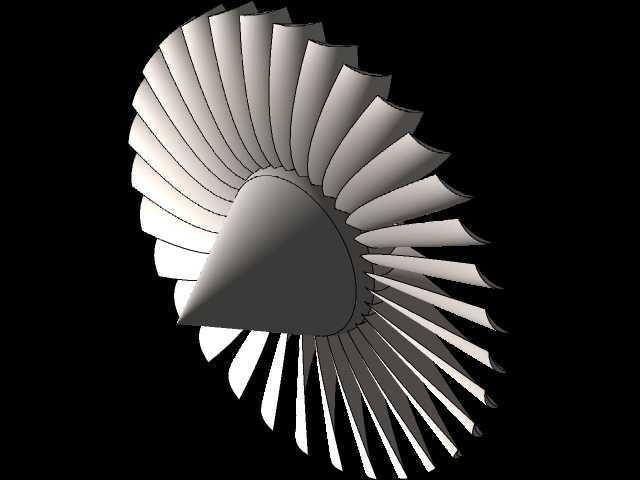

喷气式航空发动机压气机叶轮结构

航空燃气涡轮动力装置的核心增压部件，压气机的设计直接决定整台发动机的推力输出、燃油效率与高空工作稳定性，这款轴流式压气机叶轮采用整体式叶盘结构设计，从进气锥到叶根再到叶尖的曲面过渡完全遵循三元流气动计算结果，每一片叶片的安装角、扭转角沿叶高方向的变化都经过反复迭代，确保进气气流在逐级压缩过程中不会出现大面积流动分离，避免喘振工况的发生。在实际装机场景中，该部件位于发动机进气道后方，前端的锥形整流罩负责将高速来流平顺导入叶栅通道，避免进气道出口的气流畸变直接冲击叶片前缘造成疲劳损伤，叶片沿周向均匀排布的结构可以在每分钟上万转的工作转速下，将进入的空气逐级压缩至数倍乃至数十倍大气压，为后续燃烧室的燃油充分燃烧提供足够的高压空气，同时还会抽取部分压缩空气用于发动机热端部件的冷却、机舱增压以及机翼防冰等辅助功能。设计过程中首先要确定的是轮毂比参数，也就是叶根处直径与叶尖处直径的比值，这个参数直接决定了压气机的单级增压比与流通能力，过小的轮毂比会导致叶根处气流通道过窄，流动损失激增，过大的轮毂比则会压缩单级做功能力，增加整台发动机的级数与重量，这款叶轮的轮毂比取值兼顾了高转速下的结构强度与亚音速飞行工况下的气动效率，叶片型线采用可控扩散叶型设计，相比传统的NACA叶型能够有效降低叶型表面的附面层发展，减少激波损失，适配高亚音速进气条件下的工作需求。安装边界上，该叶盘后端通过精密止口与压气机轴系定位，配合端面螺栓实现周向与轴向的固定，叶尖与机匣之间预留了微米级的工作间隙，既要避免热态工作时叶片伸长与机匣发生碰磨，又要尽可能减少叶尖间隙造成的气流泄漏，保证增压效率，叶片前缘做了小半径钝化处理，能够抵御低空飞行时吸入的微小沙尘、雨滴冲蚀，延长部件的服役寿命，叶根与轮盘的过渡区域采用大圆角光滑过渡，避免应力集中在高转速离心力作用下出现裂纹，整个叶轮的质心严格与旋转轴线重合，动平衡精度达到G0.4级，确保高速旋转时不会产生额外的振动载荷传递到支承轴承与机匣结构上。在地面试验与试飞验证阶段，这类压气机叶轮需要经过吞水、吞冰、叶片振动疲劳、超转破裂等多项严苛测试，确保在极端工况下不会出现结构失效，建模过程中每一处曲面的曲率连续性都要达到G2以上，既满足气动计算的网格划分要求，也能为后续的五轴数控加工提供精准的数模依据，避免加工过程中出现刀路顿挫导致的叶片表面精度不达标，影响实际气动性能。
