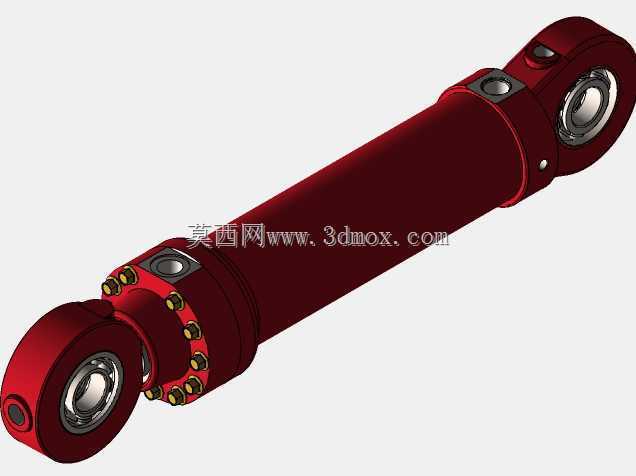

双耳环铰接式重载液压油缸结构

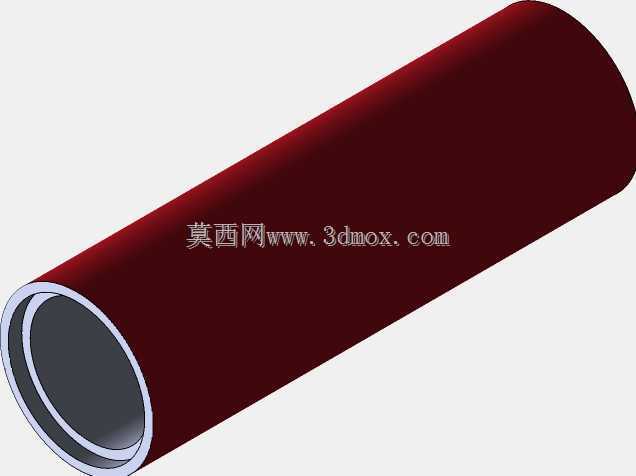

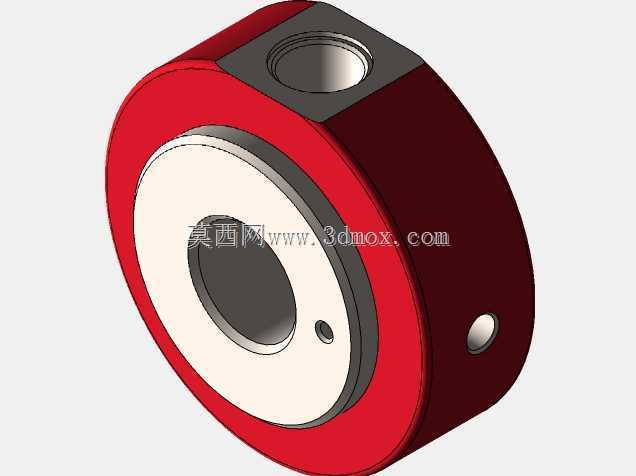

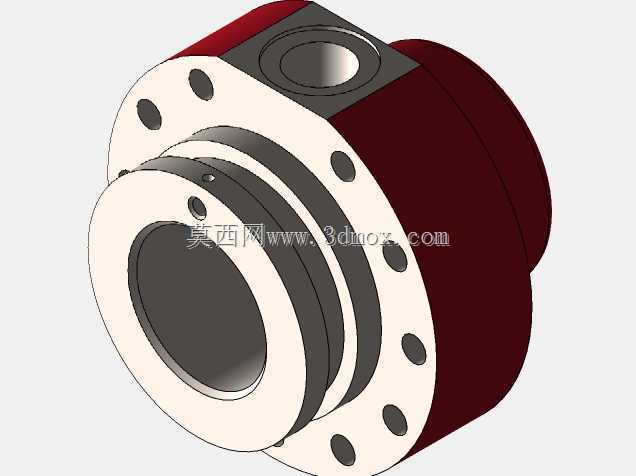

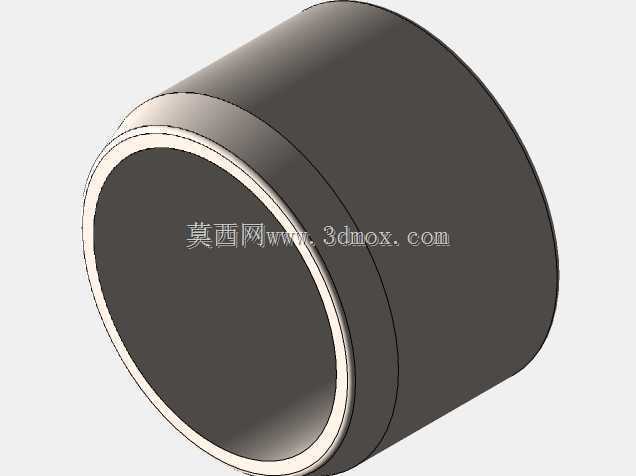

　　这款双耳环铰接式液压油缸，是液压传动系统里的直线执行部件，日常在工程机械、重型冶金设备、港口起重机械、大型注塑机锁模机构里都能见到它的身影，核心作用是把液压系统的压力能转化为直线往复的机械动能，带动负载完成举升、推拉、压紧、姿态调整这类动作，相比齿轮齿条、丝杠这类直线传动结构，它的输出力密度更高，同等安装空间下能提供数倍于机械传动的推拉力，而且过载保护可以通过系统溢流阀直接实现，不需要额外加装过载保护结构，在重载工况下的可靠性优势非常明显。从结构设计来看，这款油缸采用两端耳环带关节轴承的安装形式，这种安装方式的核心考量是适配安装基座存在的小幅角度偏差，设备运行过程中负载端的受力方向如果出现小幅摆动，关节轴承可以自动补偿角度误差，避免活塞杆承受径向偏载，很多现场安装调试的时候，基座焊接或者装配的位置度误差很难完全控制在零偏差，这种铰接结构就能抵消这类安装误差带来的附加载荷，大幅降低活塞杆弯曲、密封件偏磨的失效概率。缸筒部分采用厚壁无缝钢管加工，内孔做了珩磨处理，表面粗糙度控制在Ra0.4以下，这样既能减少活塞密封件的运动磨损，也能降低内泄漏量，保证油缸的容积效率；缸筒和两端端盖的连接采用螺栓法兰结构，相比螺纹连接的缸筒，法兰连接的抗冲击性能更好，在高压、负载频繁换向的工况下，不会出现螺纹松动导致的端盖脱出问题，而且后期拆解维护更换密封件的时候，法兰结构的拆装难度更低，不需要专用的大扭矩扳手就能完成拆解。

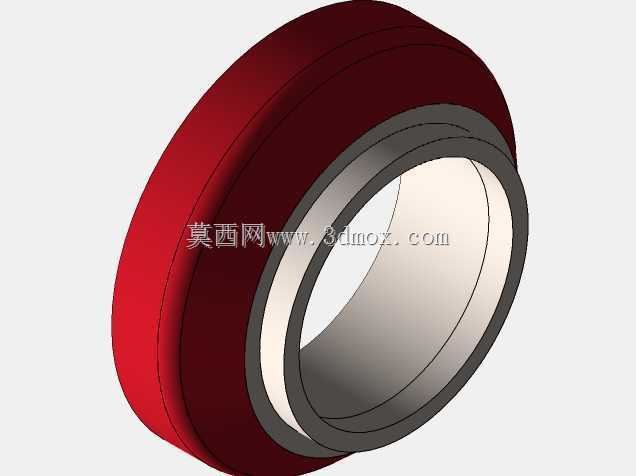

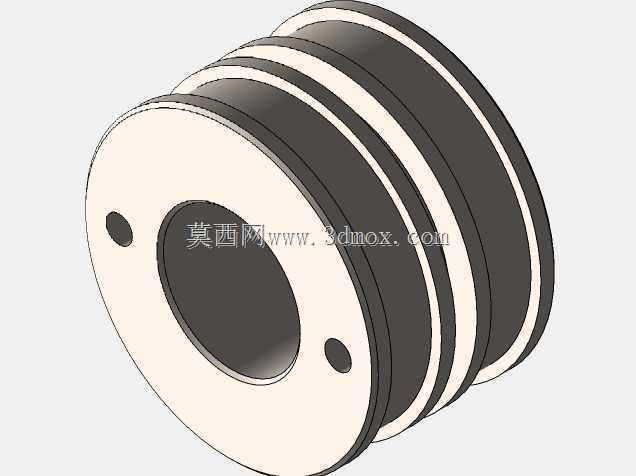

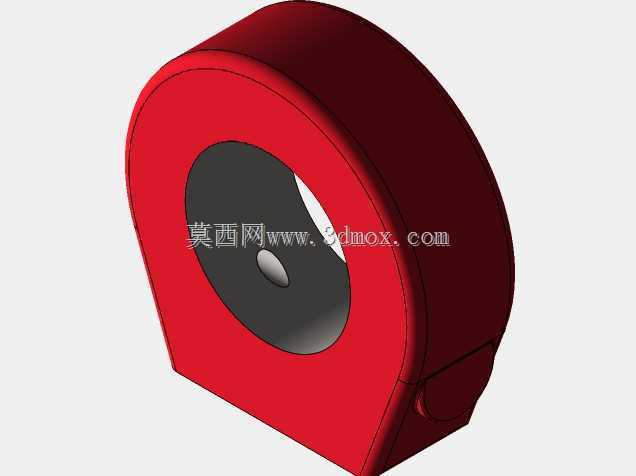

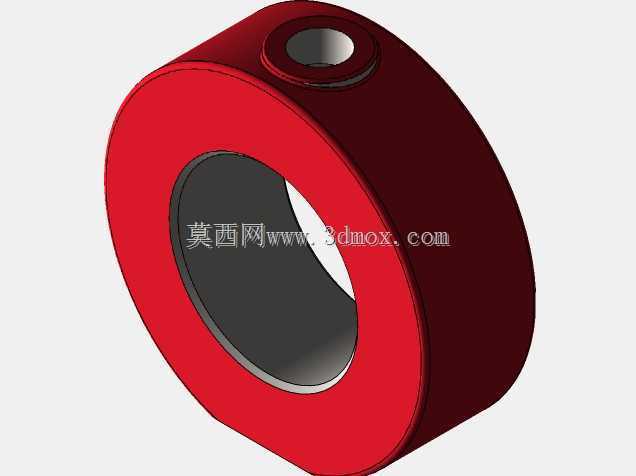

　　活塞和活塞杆的连接采用锁紧螺母加止动垫圈的防松结构，避免油缸频繁往复运动的时候活塞出现轴向窜动；活塞杆表面做了淬火加硬铬镀层处理，硬度达到HRC55以上，镀层厚度控制在0.03-0.05mm，既能抵御工况中的粉尘、水汽腐蚀，也能减少外部杂质刮伤活塞杆表面导致的外泄漏。油口设置在缸筒靠近两端端盖的位置，采用标准的公制细牙螺纹连接，油口内部做了沉孔倒角，避免安装管接头的时候切削下来的铁屑进入油缸内部划伤密封件；油口的位置设计也考虑了管路布置的便利性，两个油口朝向同一侧，现场接液压管路的时候不需要绕管，减少管路弯折带来的压力损失。密封系统采用多道组合密封结构，活塞位置用格莱圈加导向环的组合，格莱圈的双向密封特性可以同时封闭无杆腔和有杆腔的压力油，导向环采用酚醛夹布材质，既能承受活塞的径向支撑力，也不会刮伤缸筒内孔；活塞杆端的密封采用防尘圈、斯特封、缓冲密封的三道组合，最外侧的防尘圈可以刮除活塞杆表面粘附的粉尘、铁屑等杂质，避免杂质进入油缸内部，中间的斯特封负责封住高压油，最内侧的缓冲密封可以在活塞运行到行程端点的时候，缓冲高压油的瞬时冲击，避免活塞直接撞击端盖产生噪音和结构损伤。从安装边界来看，这款油缸的两端耳环中心距是安装时的核心尺寸，选型的时候需要确认设备的最大安装距和最小安装距，保证油缸在全行程范围内，耳环的摆动角度不超过关节轴承的允许摆角，一般这类关节轴承的允许静态摆角在±6度以内，动态摆角不超过±3度，如果摆角超出范围会导致关节轴承的早期磨损，甚至出现耳环断裂的问题。耳环的内孔尺寸和配套的连接销轴尺寸需要采用间隙配合，配合间隙控制在0.02-0.05mm之间，间隙太小会导致安装困难，间隙太大则会出现运行过程中的冲击异响，加速销轴和耳环内孔的磨损。

　　缸筒的外径尺寸需要考虑安装空间的径向边界，避免设备运行过程中缸筒和周边的结构件发生干涉，尤其是在油缸随负载摆动的工况下，需要模拟全行程全摆角的位置，确认缸筒、活塞杆、油口接头都不会和周边结构碰撞。实际应用中，这类油缸经常会搭配平衡阀、液压锁使用，比如在起重机的变幅机构、举升机构里，平衡阀可以防止负载失速下落，液压锁可以在系统停止供油的时候把油缸锁定在固定位置，避免负载沉降；如果是用在频繁换向的工况下，还需要在油缸两端加装缓冲装置，或者在系统里设置缓冲回路，减少活塞换向时的液压冲击。

　　设计这类油缸的时候，首先要根据负载的最大推拉力计算缸筒内径和活塞杆直径，工作压力一般选取16MPa或者25MPa的常规系统压力，计算的时候要留出1.2-1.5倍的安全系数，避免瞬时过载导致油缸结构损坏；其次要根据负载的运动行程确定油缸的行程长度，行程设计的时候要留出10-15mm的余量，避免活塞运行到行程端点的时候顶死端盖；还要根据工况的运动速度，确认活塞杆的长径比，当油缸行程超过活塞杆直径的10倍以上的时候，需要考虑活塞杆的压杆稳定性，必要的时候加大活塞杆直径，避免活塞杆受压弯曲。很多现场故障案例里，油缸失效大多是因为安装偏载、密封件选型不当、油液清洁度不够导致的，所以在三维建模的时候，除了把各个零件的配合尺寸做准确，还要把密封件的安装槽尺寸、关节轴承的安装倒角、油口的连接尺寸都严格按照对应标准来绘制，这样后续出工程图、加工生产的时候才不会出现尺寸偏差，也方便选型人员直接调用模型做设备的整体装配干涉检查，减少现场安装调试的返工量。
