小型涡喷航空动力装置结构设计

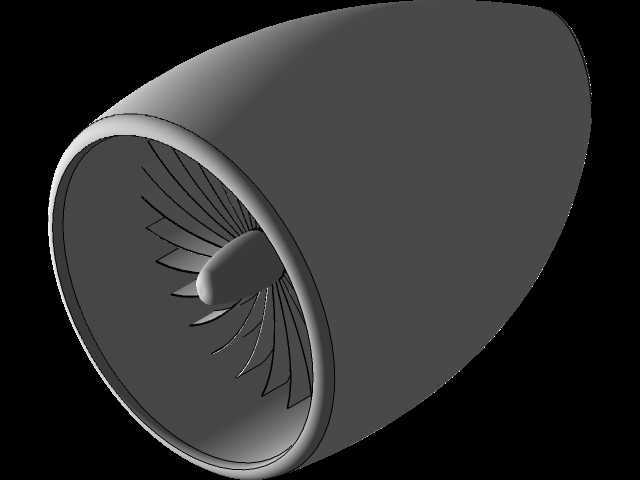

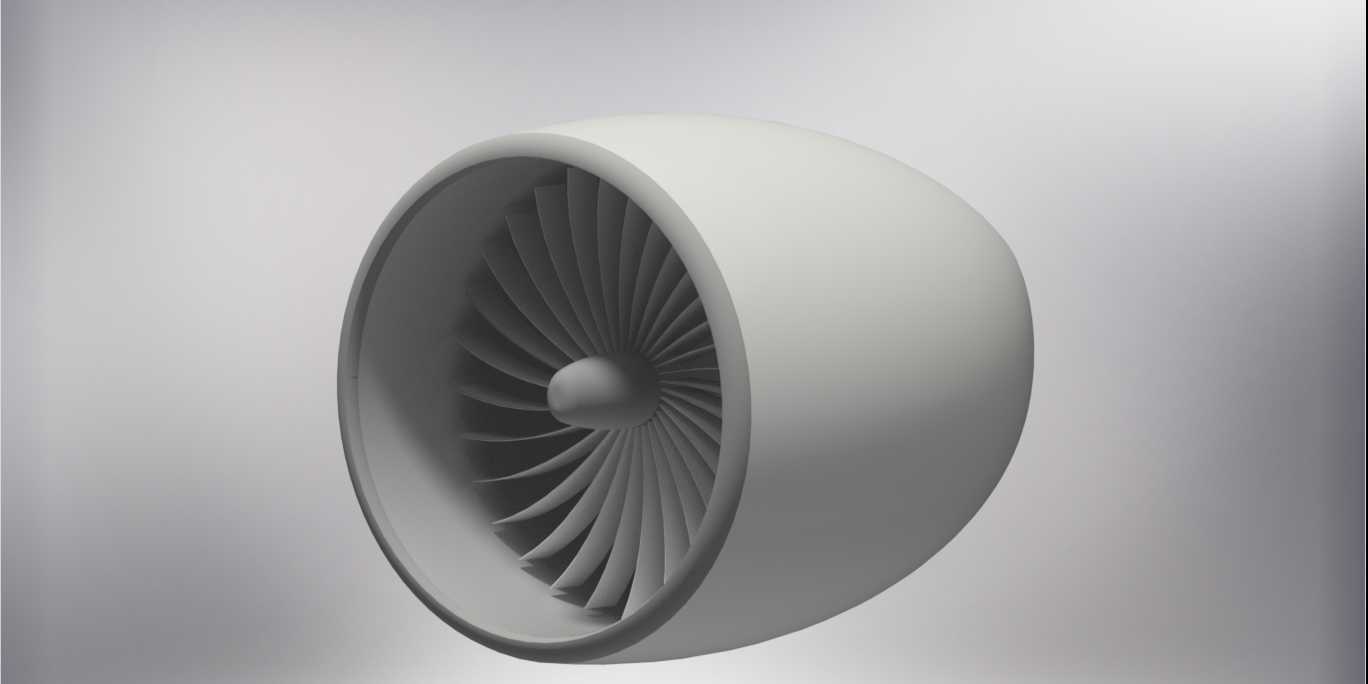

在航空动力装备研发、航模动力配套、小型无人机动力选型的场景中，这类小型喷气动力单元的结构设计一直是轻量化动力研发的核心方向之一。不同于大型商用航空发动机的复杂管路与多级增压结构，该小型动力单元采用单级轴流叶轮搭配环形进气道的布局，进气唇口采用大曲率圆弧过渡设计，能够在低速进气状态下减少气流分离损失，提升不同迎角下的进气效率，适配航模、小型靶机这类飞行姿态变化幅度较大的使用场景。从结构设计逻辑来看，整个动力单元的外壳采用一体化回转体构型，外壳壁厚沿轴向做渐变处理，进气端壁厚较薄以降低整体重量，后端连接安装边的位置做局部加厚，预留螺栓安装孔位，可直接与飞行器的机身承力框架连接，安装边界的同轴度公差控制在0.02mm以内，避免高速运转时出现动平衡偏差引发的振动问题。内部的叶片采用等弦长扭向设计，每片叶片的安装角沿叶高方向做线性变化，从叶根到叶顶的扭角差控制在12度，既保证气流在叶轮通道内的顺畅加速，也能降低叶片根部的应力集中，适配每分钟数万转的高转速工作工况。在实际用途层面，这类小型喷气动力单元除了作为航模、小型无人机的主动力源，也可作为地面小型高速气流试验台的动力发生装置，为航空院校的进气道试验、翼型吹风试验提供稳定的高速气流输出。设计过程中需要重点考虑转子的动平衡调校，叶轮与主轴的配合采用过盈配合加键连接的方式，保证扭矩传递的可靠性，同时外壳的内壁与叶顶的间隙控制在0.3mm，间隙过大会降低压气效率，间隙过小则容易在热胀状态下出现叶尖刮蹭外壳的故障。整个动力单元的轴向总长与最大外径的比例控制在1.2:1，紧凑的回转体构型能够减少在飞行器机身内的安装占用空间，进气端的球形整流罩采用流线型设计，能够引导来流均匀进入叶轮通道，减少进气紊流带来的工作噪声与效率损失。在安装适配性上，后端的安装法兰采用标准的等分螺栓孔布局，可适配不同规格的安装支架，不需要额外做转接结构设计，降低整机集成的加工成本。
