农用牵引式液压重型圆盘耙三维设计

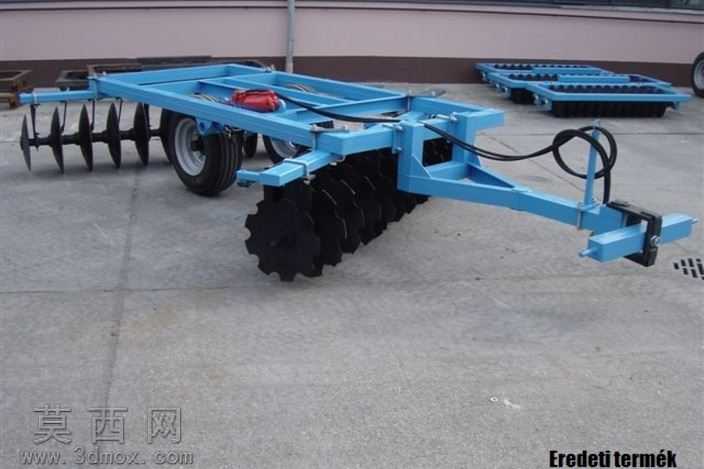

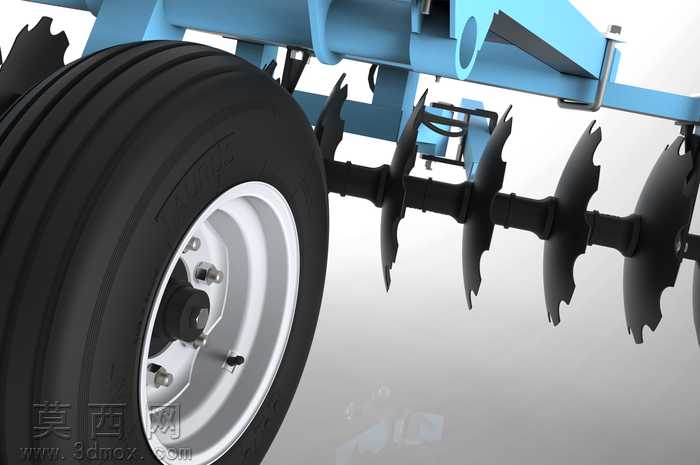

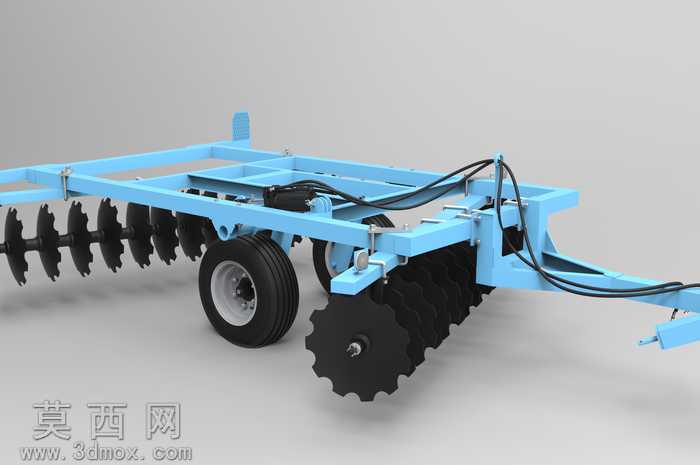

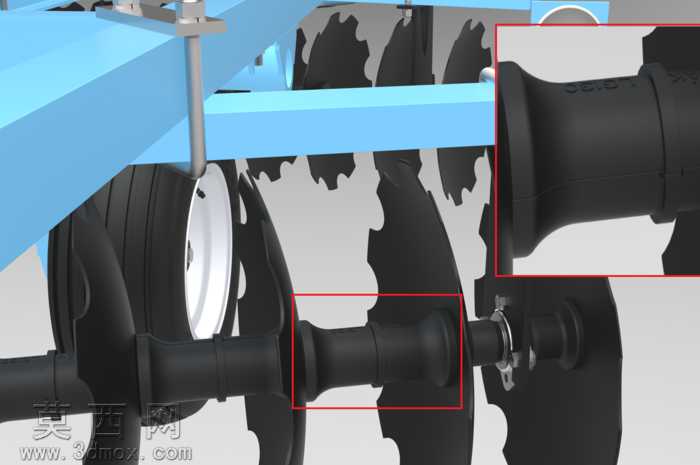

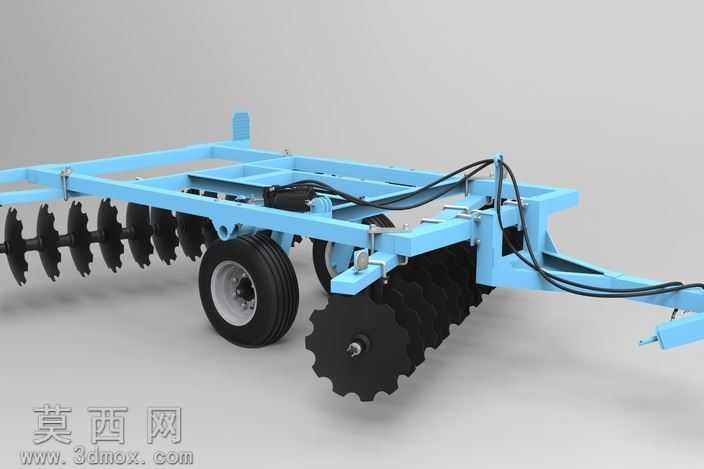

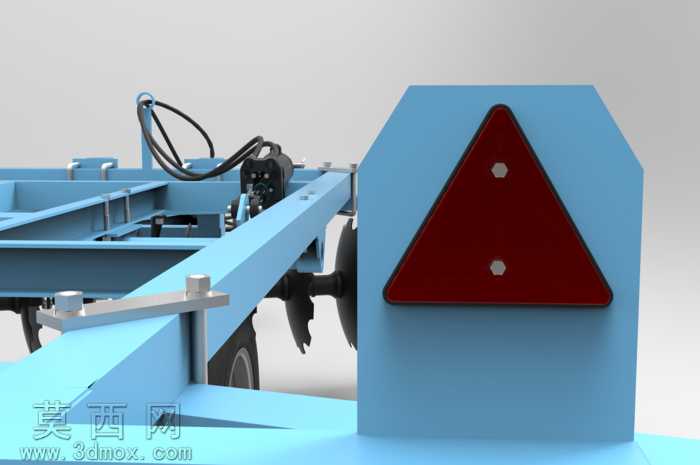

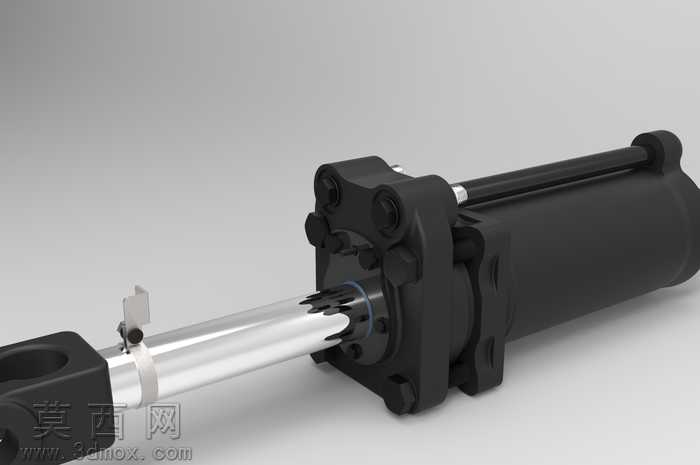

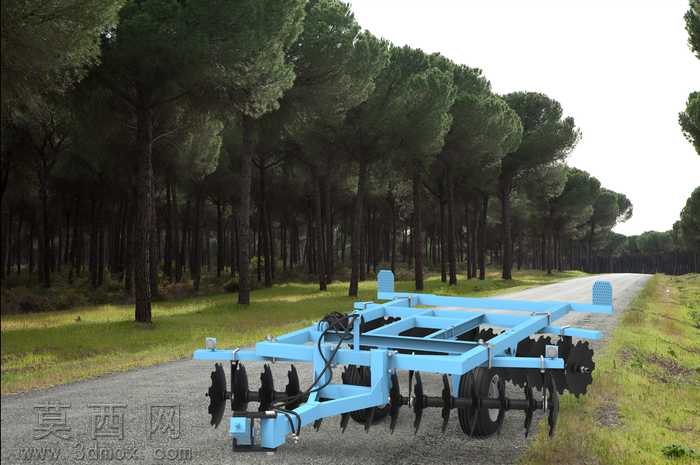

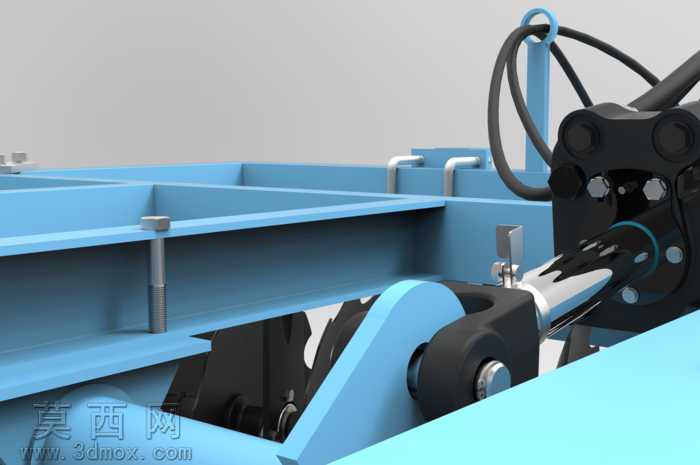

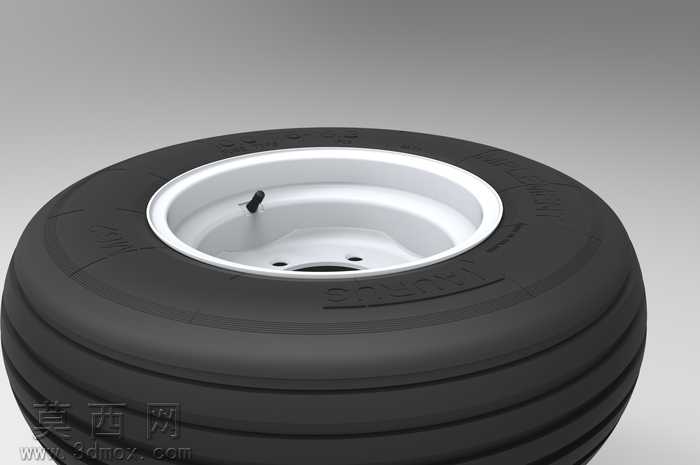

本作品为农用牵引式重型圆盘耙的三维建模设计，整体采用牵引式作业结构设计，适配大马力拖拉机牵引作业，主要用于农田耕后碎土、播前整地、灭茬除草以及轻黏性土壤的浅耕作业场景。建模过程中严格遵循农用圆盘耙的实际工程尺寸比例，首先搭建整体承载式矩形焊接机架，机架采用高强度方管焊接结构作为主体承载框架，保证作业过程中的结构强度与抗扭性能，机架前端设置标准牵引挂接结构，可与不同型号拖拉机的牵引挂接点实现适配连接。耙组部分采用前后对称偏置排布设计，前后两排耙片采用交错安装方式，前排耙片与后排耙片的切土轨迹相互覆盖，避免作业过程中出现漏耕问题，每片圆盘耙片采用球面缺口圆盘结构，刃口做倒角处理，保证切土、翻土、碎土的作业效果，耙片通过独立的轴承座安装在耙组轴上，相邻耙片之间设置定距套保证耙片间距一致，耙组轴两端通过可调角度的支架与主机架连接，可根据作业需求调整耙片的入土角度，适配不同土质的作业要求。行走支撑部分采用橡胶充气轮胎作为行走轮，轮胎通过摆动式轮架与机架连接，配置液压升降调节结构，通过液压油缸控制耙组的升降状态，作业状态下液压油缸收回，耙片下降至设定入土深度，运输状态下液压油缸伸出，将耙组抬离地面，方便设备转场运输，液压管路采用标准高压液压软管排布，沿机架表面通过管卡固定，避免作业过程中管路被秸秆、泥土剐蹭损坏。渲染阶段采用哑光浅蓝色作为机架的主体涂装颜色，还原农用机械的常规漆面质感，耙片采用哑光黑色金属材质，模拟经过热处理的耐磨钢材表面质感，轮胎采用黑色橡胶材质并添加细微的胎面纹理与表面做旧效果，金属连接件采用镀锌亮银色金属材质，区分不同部件的材质属性，整体渲染效果真实还原重型圆盘耙的实际外观与结构细节，清晰展示各部件的装配关系与工作原理，可用于农业机械课程设计展示、农机产品结构演示等场景。
