轨道交通列车司机操控台三维设计

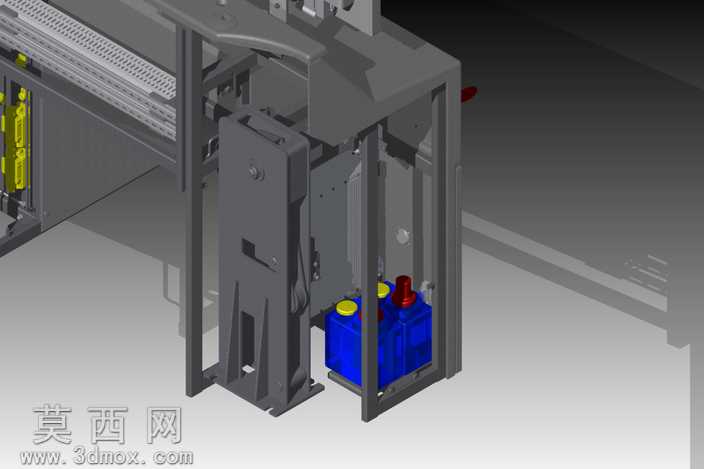

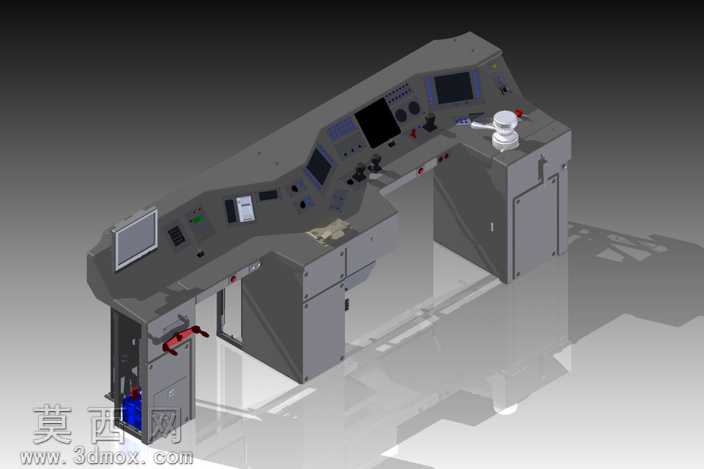

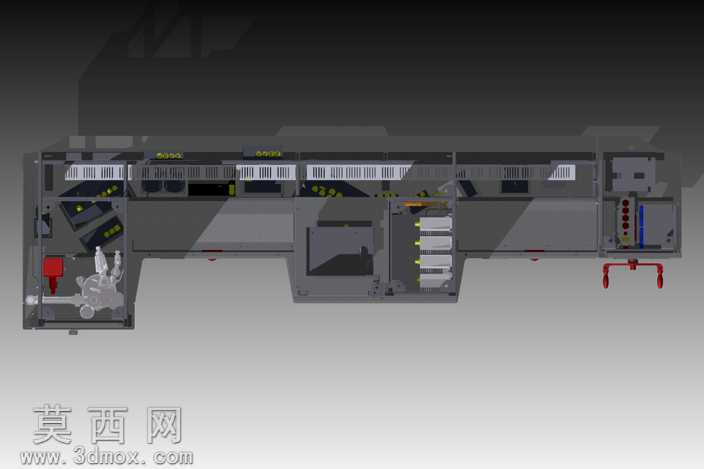

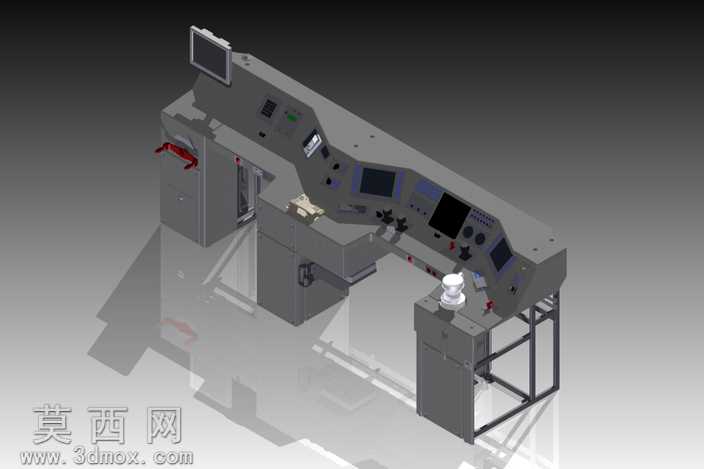

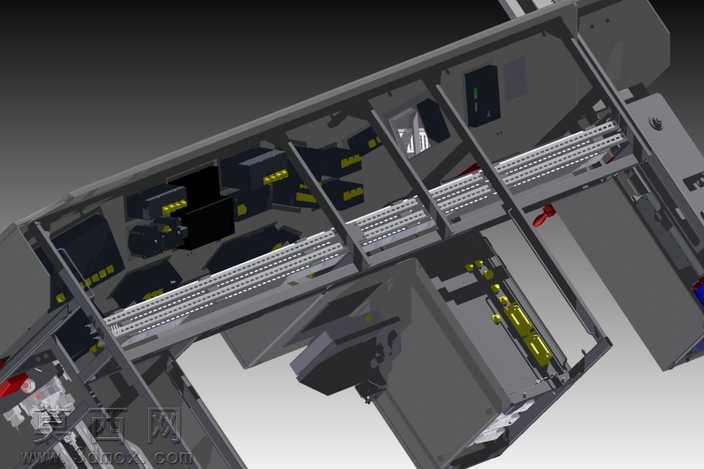

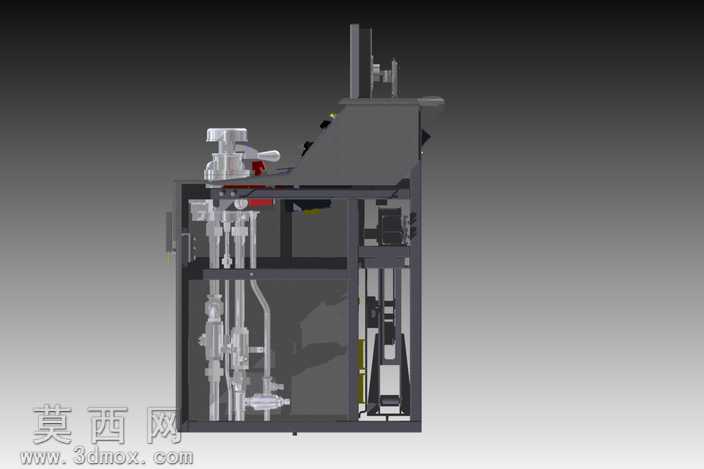

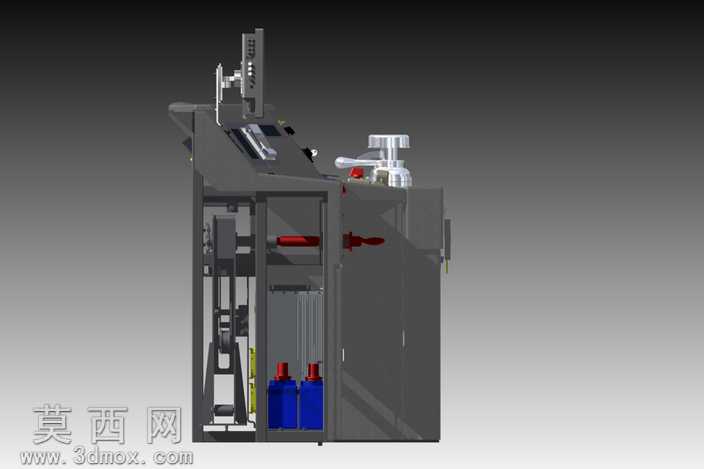

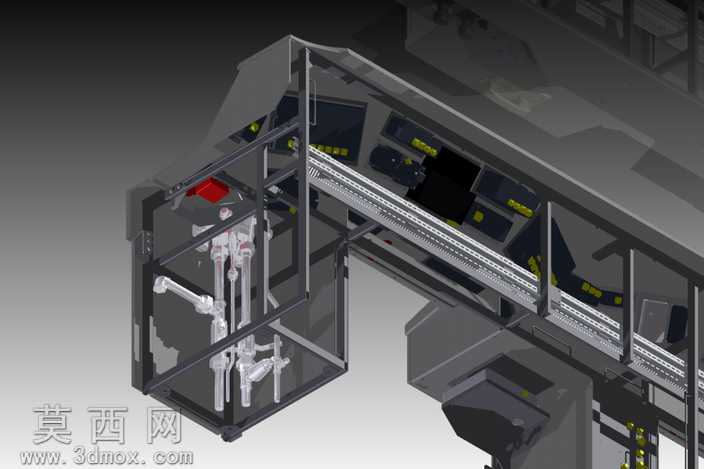

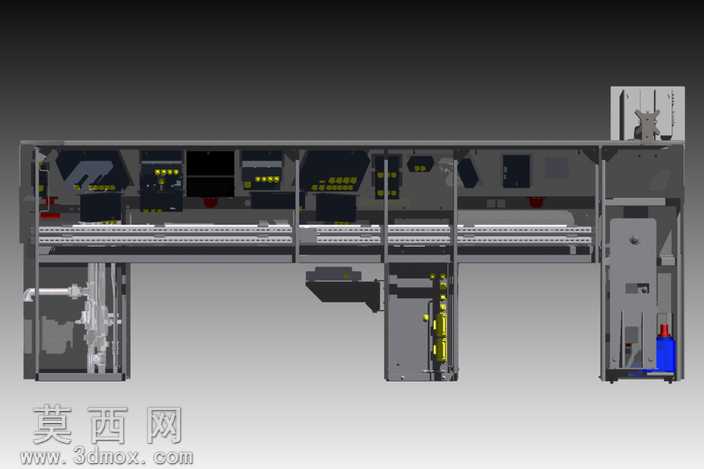

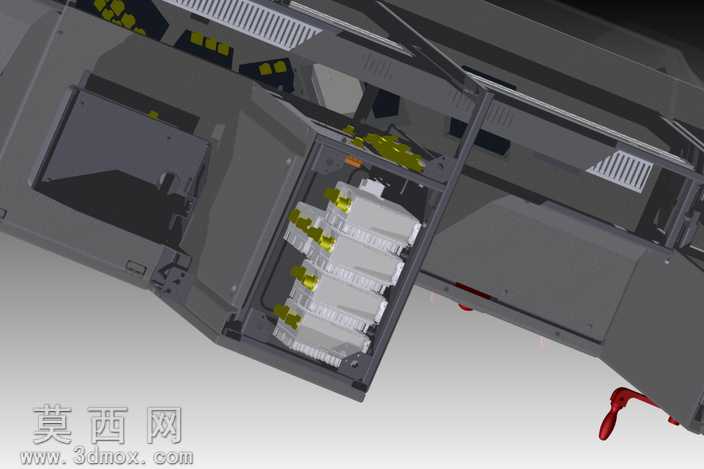

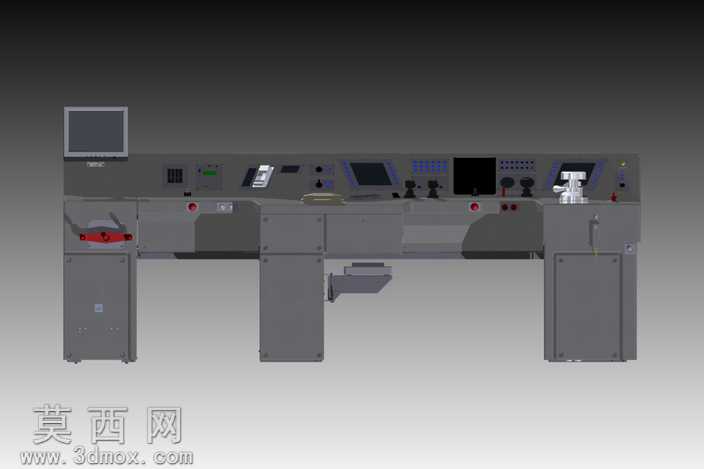

本作品为轨道交通列车司机操控台的三维设计模型，建模过程严格遵循机车司机室人机工程学设计规范，采用自顶向下的装配设计思路完成整体结构搭建。建模阶段首先依据司机操作视野范围、肢体可达域确定操控台的整体轮廓尺寸，将台体划分为主操控面板区、侧方操控区、下部柜体储物区、附属安装支架四个核心模块，逐一完成各模块的特征建模。主操控面板区域按照操作频率排布显示仪表、显示屏安装位、操控按钮、扳键开关、制动手柄与主控手柄的安装结构，所有安装孔位、按键排布间距均参考实际机车操控的操作逻辑设计，避免操作干涉。台体主体采用钣金结构建模，还原了柜体的折弯成型结构、柜门合页安装位、内部走线槽预留空间、灭火器安装固定位等细节，下部柜体设置了可开启的检修柜门，还原了门锁结构与内部储物隔层的布局。材质渲染阶段，台体主体采用哑光深灰金属漆材质模拟机车操控台的耐磨涂装质感，显示屏区域采用高透玻璃材质搭配熄屏状态的深色屏幕材质，操控手柄采用防滑橡胶与亮面金属搭配的材质组合，按键区域根据功能区分设置红、黑、灰不同的哑光塑料材质，金属结构件做了细微的磨砂质感处理，避免渲染效果过于塑料化。模型同时还原了台体底部的安装固定结构、侧边的扶手结构、台面上的置物凹槽细节，各部件之间的装配间隙均按照实际工业产品的装配公差预留，整体结构完整无缺失特征，可用于机车司机室布局验证、人机交互模拟、教学演示等场景，模型的各部件均为可编辑参数化特征，支持根据不同车型的设计需求调整尺寸与部件排布。
