250毫米径级原木削片加工设备设计

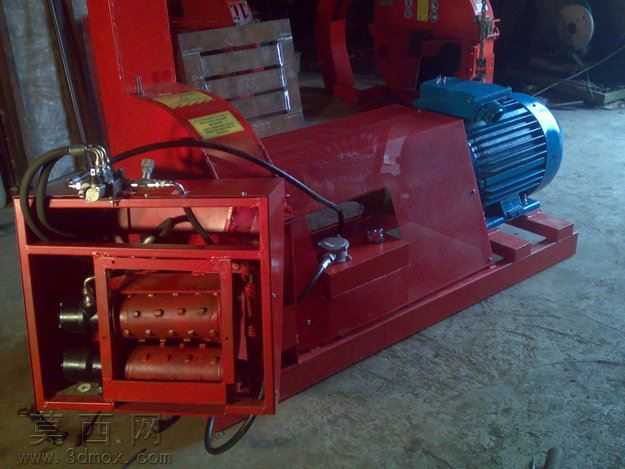

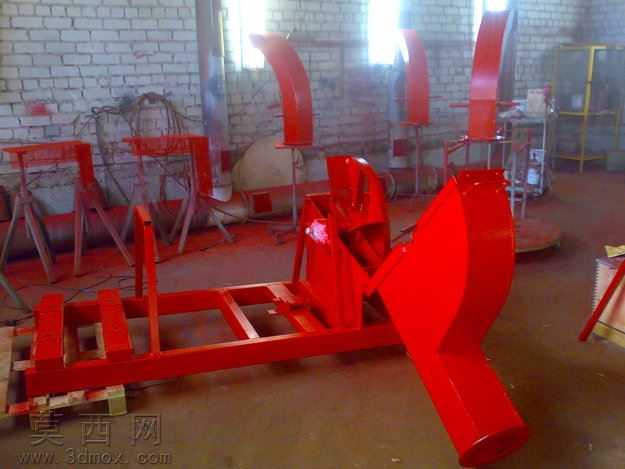

本模型为250毫米径级原木削片设备的三维设计成果，建模阶段严格遵循实际木材削片作业的工况需求，以1:1比例还原设备整体结构。建模过程中首先搭建焊接式整体机架作为承载基础，对机架的型钢拼接位置、焊接坡口细节、安装基准面做了精准还原，确保后续各功能部件的装配定位完全符合机械设计公差要求。切削腔部分采用上下对置的带刺进料辊结构，建模时对进料辊表面的凸刺排布、辊轴的轴承安装位、间隙调节机构做了细化处理，能够直观呈现原木进料时的咬合、输送逻辑，保证进料过程中木料不会打滑偏移。动力端匹配的三相异步电动机模型，还原了电机的散热筋、接线盒、输出轴端的联轴器连接结构，同时对传动路径上的皮带轮张紧机构、安全防护罩做了完整建模，清晰展示动力从电机到切削辊、进料辊的传递路径。液压控制系统部分，对管路的走向、手动换向阀的安装位置、油压表的布局都做了写实建模，还原了设备进料压紧、切削间隙调节的液压驱动逻辑。材质渲染阶段，机架主体采用工业设备常用的醇酸红漆材质，调整漆面的粗糙度与反光度还原真实喷涂质感，电机部分做了铸铝端盖与蓝色机壳的材质区分，液压管路采用黑色橡胶管搭配金属接头的材质组合，切削辊部分做了淬火钢材的金属质感处理，不同部件的材质区分清晰，能够直观分辨各功能模块。设计过程中充分考虑设备的实用性，将电机与切削腔同侧布置缩短传动路径，机架底部预留的安装孔位可直接固定于作业场地，开放式的切削腔侧门设计方便日常维护与刀片更换，进料端的导向结构可引导原木顺畅进入切削工位，整体结构紧凑，传动效率高，可满足小径级原木、枝桠材的削片加工需求，模型可直接用于设备生产前的结构校验、作业演示以及加工工艺指导。
