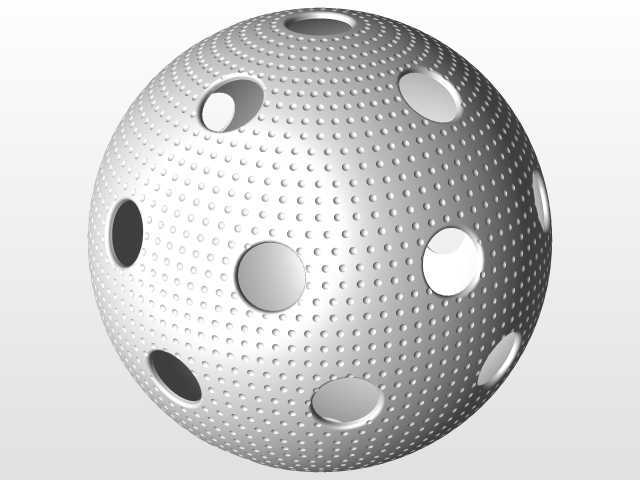

带凹点多孔镂空球形结构件

这款带凹点的多孔镂空球形构件，在流体分散、物料筛分、气流整流类场景中有着较为广泛的适配性，日常接触的曝气设备、均匀布风装置、颗粒物料分选机构中，都能见到这类结构的衍生应用。从结构设计逻辑来看，球面均匀排布的密集凹点，并非单纯的外观装饰，其核心作用是在流体掠过球面时，打乱表层附面层的流动状态，降低球面受到的流体阻力，同时减少流体在球面尾侧形成的涡流区，提升构件在流场中的工作稳定性。球面上开设的大小不一的通孔，是根据实际工况的通流需求做的差异化排布，不同孔径的开孔对应不同的过流能力，可适配气、液、固多相介质的通过需求，避免单一孔径在特定流量下出现的堵塞或者通流不足问题。在建模过程中，这类结构需要优先保证球面的轮廓度公差，所有凹点的深度、排布间距需要保持一致，避免出现局部凸凹偏差导致流场分布不均；开孔的位置需要避开球面应力集中的区域，尤其是在构件需要承受一定内外压差的使用场景下，开孔边缘需要做倒圆角处理，降低应力集中系数，避免长期受载出现开裂问题。这类球形构件的安装边界通常需要匹配对应规格的连接基座，球面的外径尺寸需要和安装位的密封槽尺寸适配，保证安装后不会出现介质泄漏的问题；如果是用于曝气场景，构件的开孔方向需要和介质流动方向做对应匹配，保证气泡可以从开孔处均匀溢出，不会出现局部气量过大或者过小的问题。在做结构校验时，需要重点核算球面在额定工作压力下的变形量，凹点结构虽然可以优化流场，但也会在一定程度上降低球面的整体刚性，设计时需要根据实际承压需求调整球面壁厚，在保证通流性能的前提下兼顾结构强度。针对不同的使用介质，这类构件的表面处理方式也有区别，用于水处理场景时需要做耐腐蚀表面处理，用于粉体输送场景时需要降低表面粗糙度，减少粉体附着在凹点或者开孔边缘的概率，降低日常维护的清理难度。
