轮式表土采集铲斗作业装置结构设计

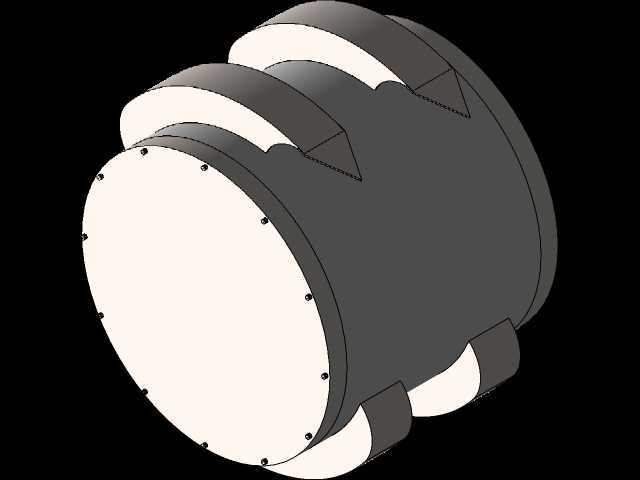

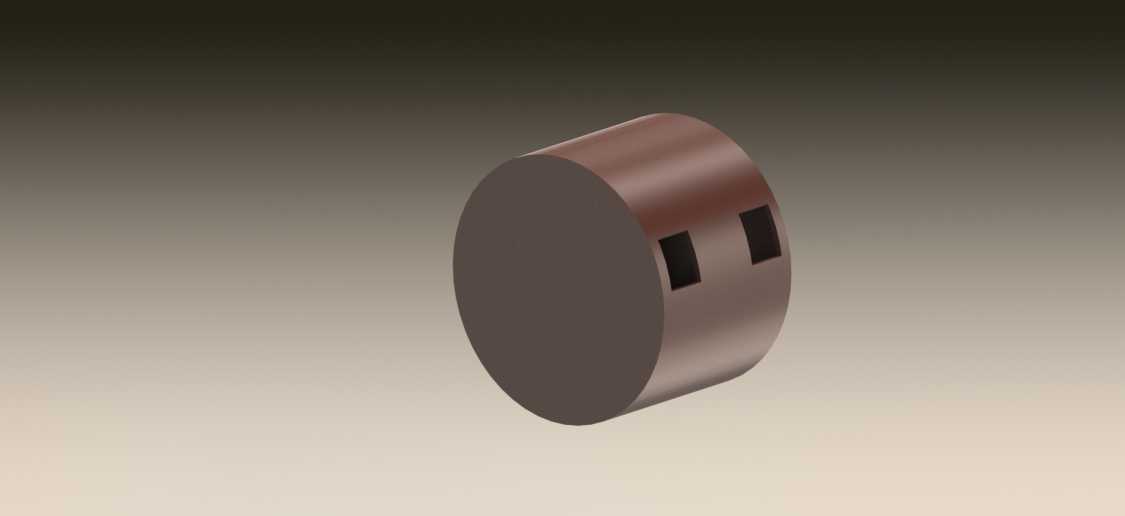

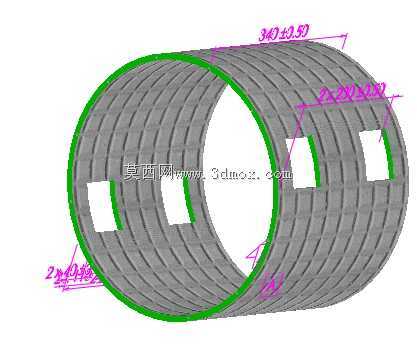

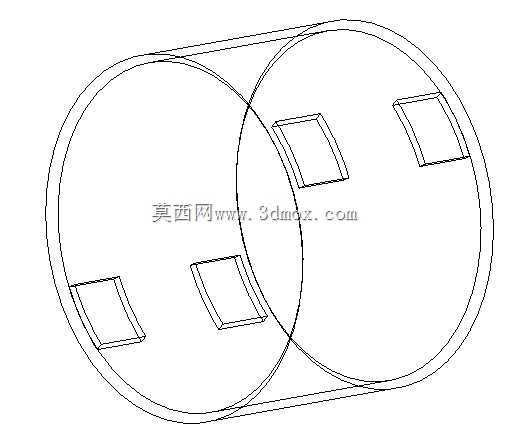

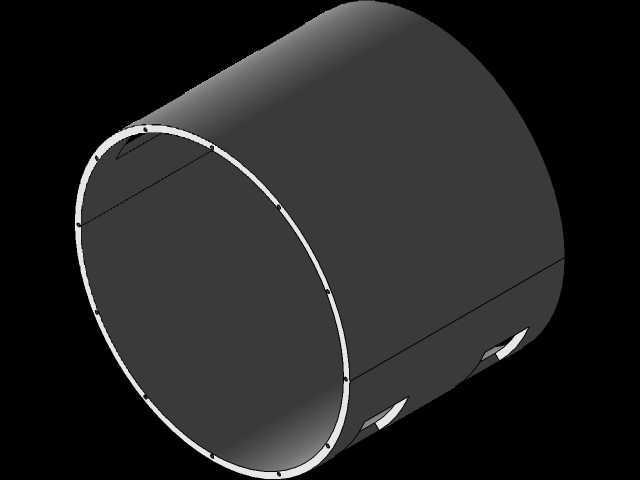

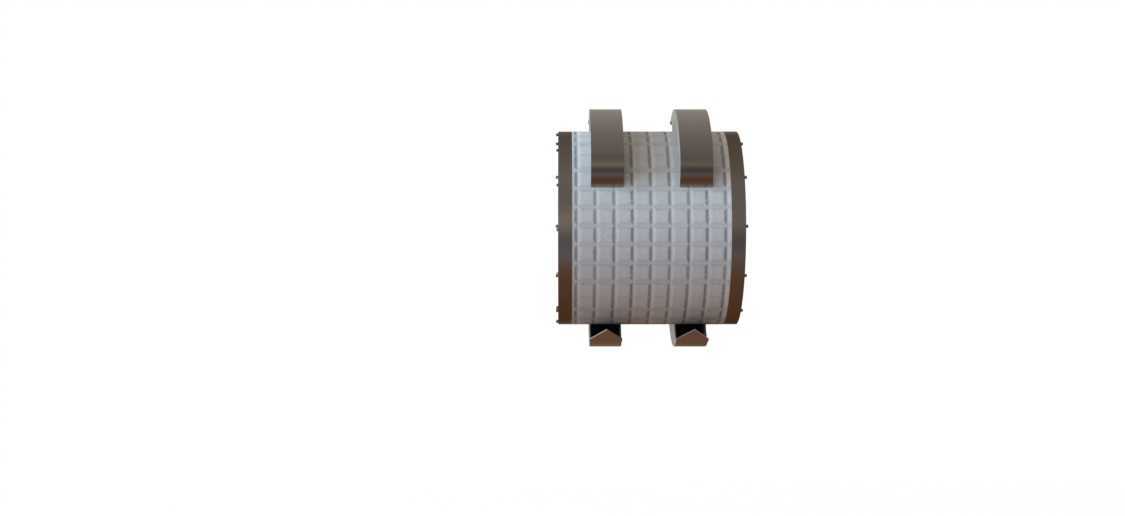

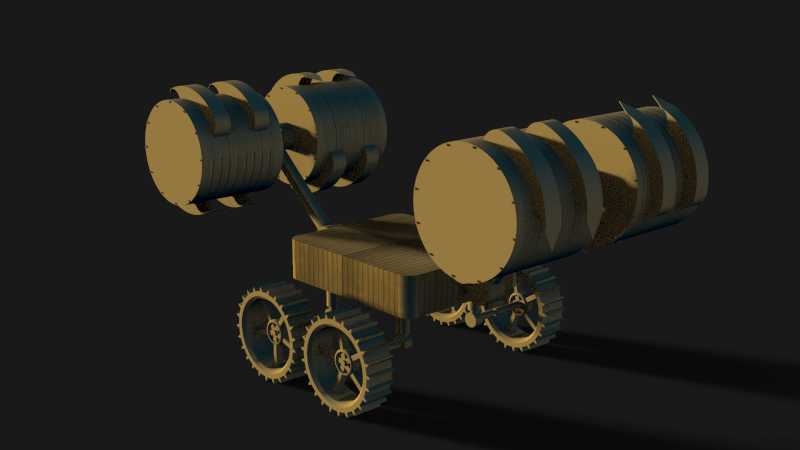

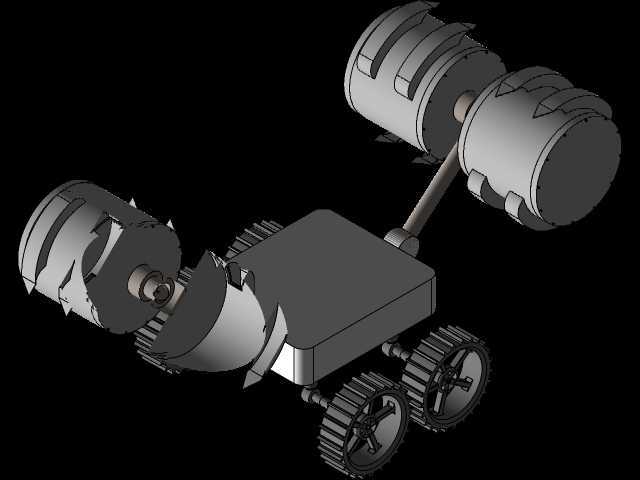

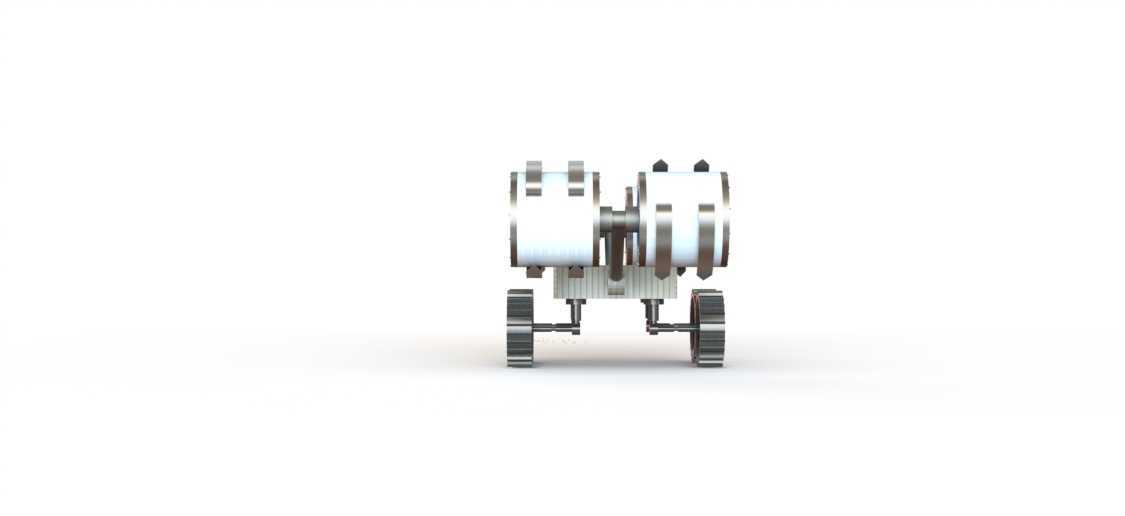

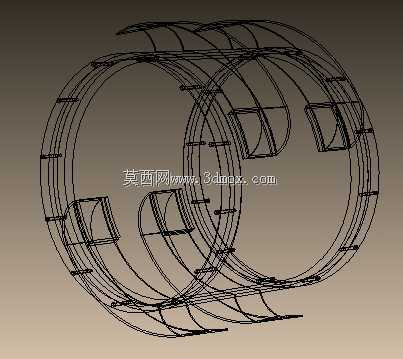

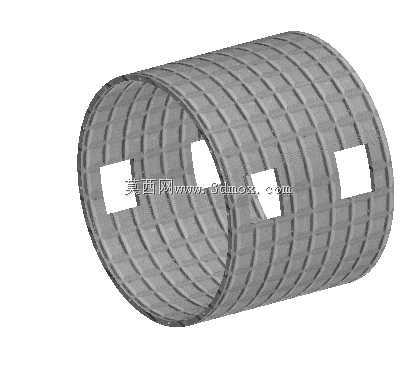

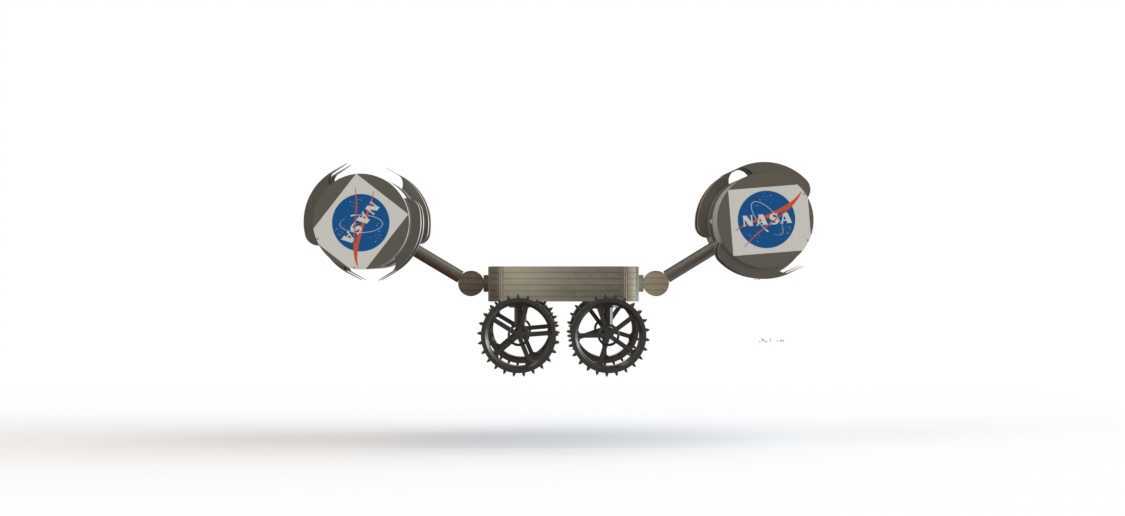

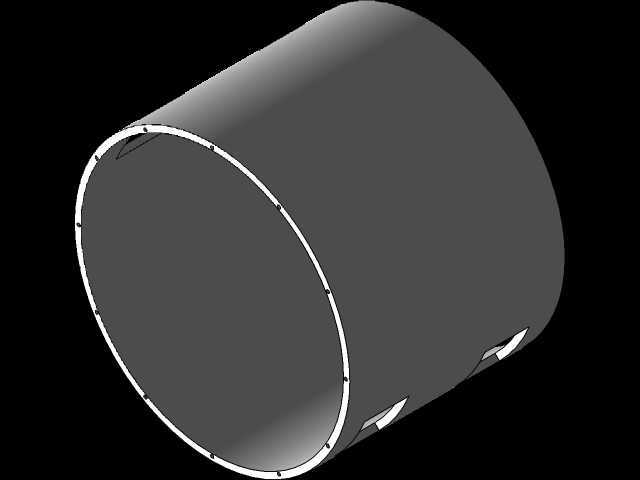

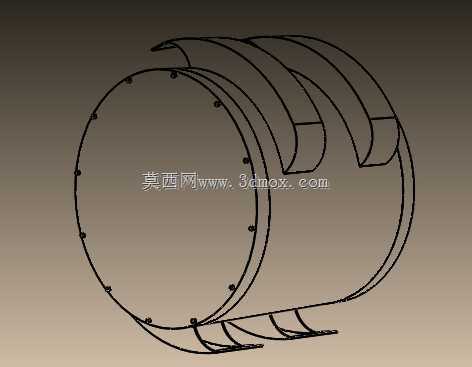

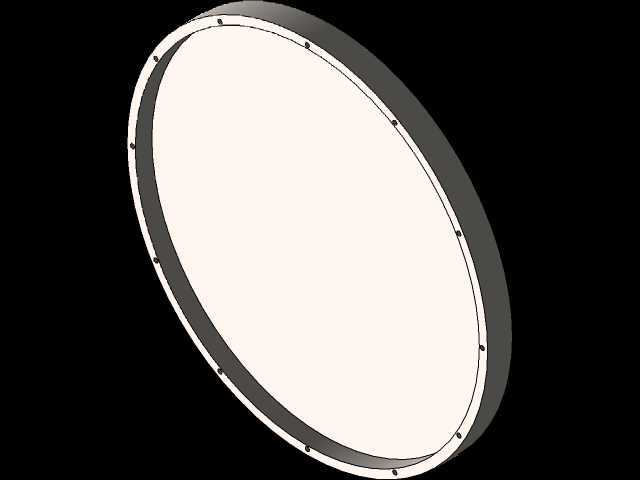

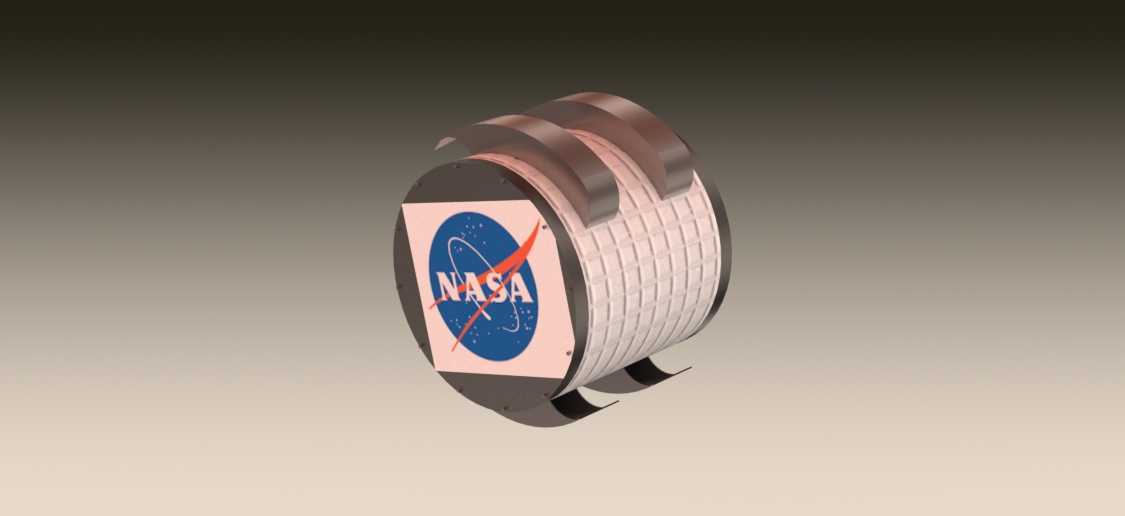

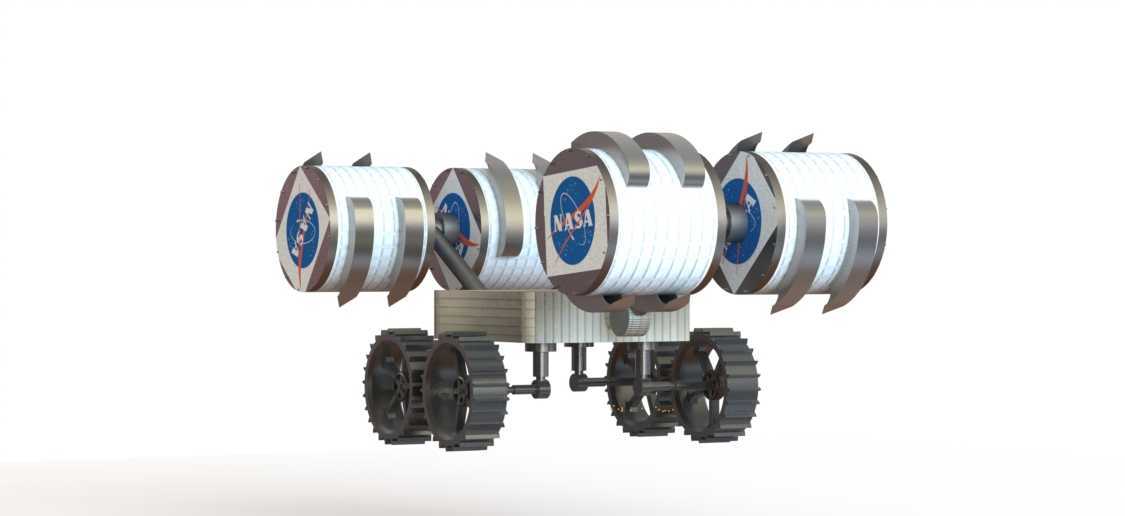

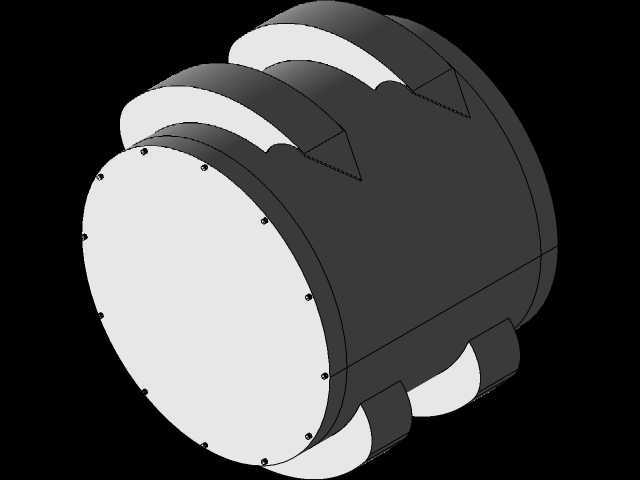

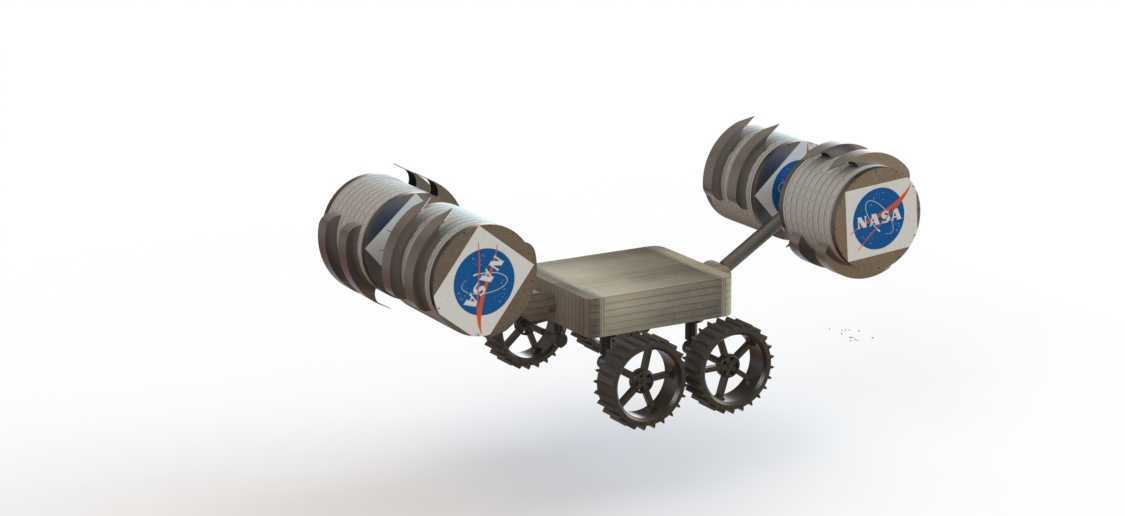

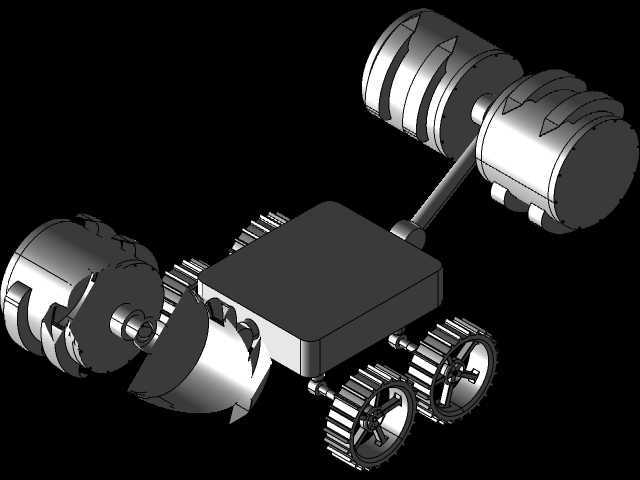

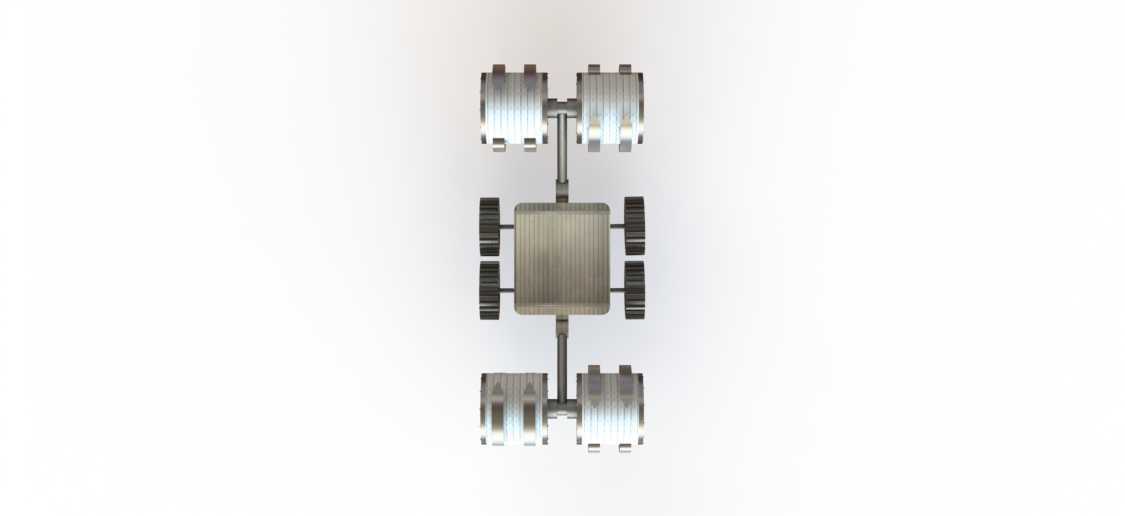

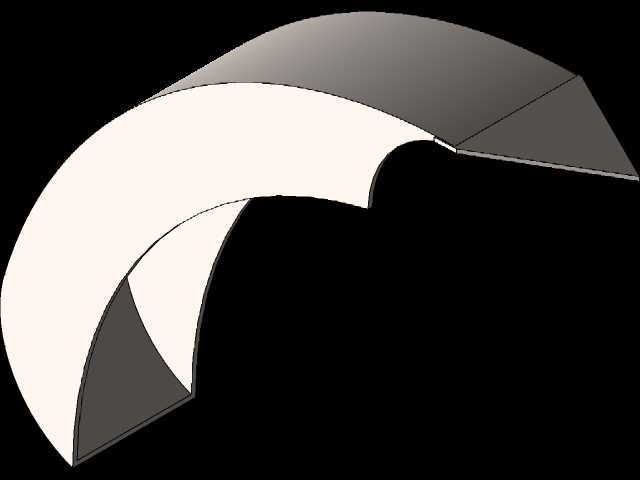

该轮式表土采集作业装置主要面向路表松散表土、浅层浮土的快速收集作业场景，适配小型移动作业平台搭载需求，可应用于道路养护前的表层浮土清理、地质勘探点位的表层土样采集、施工场地表层松散物料归集等实际工况，无需额外配套大型牵引设备，依靠自带轮组即可跟随作业面推进完成连续采集动作。装置核心集料部件为桶形铲斗结构，铲斗壳体设计直径435mm，壳体壁厚取10mm，单段铲斗轴向长度340mm，该尺寸边界可适配多数小型移动底盘的安装宽度，不会超出常规作业通道的通行限界，安装时仅需将中部承载支架与行走底盘的预留安装位通过螺栓紧固即可，无需对底盘结构做额外改造。为保证铲斗在接触硬质路表、夹杂小砾石的表土层时具备足够抗冲击、耐磨性能，铲斗主体选用4级钛材加工，可应对长期与硬质颗粒摩擦的损耗问题，降低作业过程中的壳体变形、磨穿风险。桶形铲斗周向开设四个集料孔，孔型轮廓经过优化设计，可在铲斗滚动接触表土时，以较低的切入阻力将松散表土导入铲斗内部，经实测该结构的表土填充率可稳定超过50%，单斗单次循环可收集表土容量超过17.6升，整套铲斗滚筒的总重量控制在4kg，不会给行走轮组造成过大负载。铲斗内侧配套设置收集挡板，挡板直径设计为425mm，与铲斗内壁保留均匀装配间隙，挡板长度与铲斗轴向长度匹配为340mm，在装载和卸载作业循环中，斗式滚筒随行走动作做反向旋转运动，挡板可配合滚筒的转向变化，在集料阶段阻挡已进入铲斗的表土漏出，在卸料阶段通过反向运动将内部收集的表土顺畅排出，避免黏土粘附在筒壁造成卸料不净的问题。整套装置的装配逻辑做了简化设计，滚筒两侧的封口端盖采用螺栓固定方式，可在磨损后快速拆卸更换，无需整体报废铲斗总成，收集挡板直接焊接在斗式滚筒内部，无额外活动连接部件，可降低作业过程中的卡滞、松脱故障概率。行走轮组采用带啮合齿的轮面设计，可在松散土路、硬质铺装路面都获得足够附着力，避免作业过程中出现打滑空转，影响集料效率。
