简易双轮平皮带动力传输机构设计

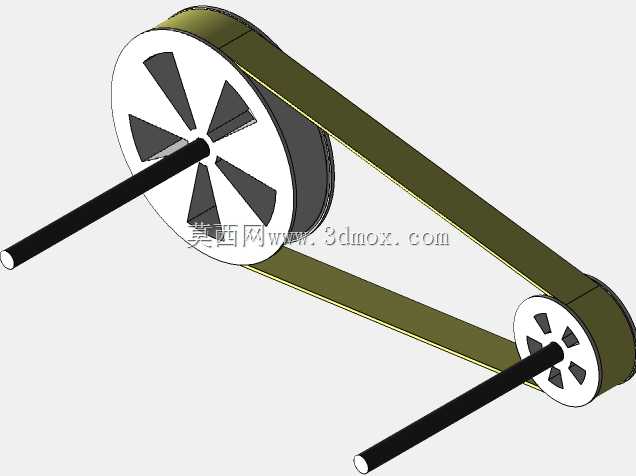

　　在轻工输送、小型设备动力传递场景中，平皮带传动凭借结构简单、传动平稳、具备过载打滑保护特性的优势，一直是中小功率传动链路里的常用方案。这套平皮带传动结构采用双带轮对称布局，主动轮与从动轮的轮缘做了微弧凸起设计，能在皮带运转过程中自动对中，避免平皮带在高速运转时出现跑偏脱轮的问题，这也是平皮带传动区别于V带传动的典型结构细节——不需要额外设置挡边，依靠轮面的鼓形特征就能实现皮带的自定心，降低长期运转的维护频次。

　　从实际应用场景来看，这类结构常被用在小型输送线的动力端、桌面级实验设备的动力传递、老式机床的进给传动链路里，相比齿轮传动，它不需要严格的中心距公差适配，安装时的容错空间更大，两个带轮的轴系平行度只要控制在常规机械安装精度范围内，就能保证稳定传动，不会出现齿轮啮合时的卡滞、异响问题。设计这套结构时，首先要确定的是传动比与中心距的匹配关系，平皮带的最小包角不能低于120度，否则会出现打滑丢转的问题，图中这套结构的中心距设置预留了足够的张紧调节空间，后续实际装机时，可以通过调整其中一个带轮的安装座位置来调整皮带张紧度，不需要额外设置张紧轮，进一步简化了整体结构。

　　带轮的轮辐采用了六辐条镂空设计，这种设计不是单纯为了减重，在小尺寸带轮的加工场景里，镂空辐条可以有效降低轮体的转动惯量，在频繁启停的传动工况下，能减少轴系受到的惯性冲击，延长支撑轴承的使用寿命。带轮与轴的连接采用了孔轴配合加周向固定的常规方案，轴伸端的长度预留了安装轴承座、联轴器的空间，安装边界上，两个轴的中心连线方向需要预留至少1.2倍皮带宽度的操作空间，方便后期更换皮带时不需要完全拆解轴系部件，只需要松开其中一个带轮的固定螺栓，调整中心距就能套入新皮带。

　　平皮带的材质选型上，这类结构适配橡胶帆布平皮带或者尼龙片基平皮带，两种材质的摩擦系数接近，传递功率范围覆盖0.1kW到5kW的中小功率区间，线速度最高可以适配到25m/s的工况，相比同步带传动，它的传动噪音更低，运转时没有啮合冲击，适合对噪音控制有要求的室内设备场景。需要注意的是，平皮带传动不适合用在传动比要求绝对精确的场合，因为过载打滑的特性虽然能保护原动机和负载端部件，但也会导致传动比存在微量波动，所以在选型时要明确工况需求，如果是需要精确传动比的场景，还是需要替换为同步带或者齿轮传动结构，但在输送、动力传导这类对传动比精度要求不高的场景里，平皮带结构的成本优势、维护便利性优势是其他传动形式很难替代的。

　　从安装调试的角度来说，这套结构的轴系固定端需要采用调心性能较好的深沟球轴承，因为平皮带运转时会对轴产生持续的径向拉力，长期运转如果轴系出现微量变形，调心轴承可以自动补偿角度偏差，避免轴承出现偏磨。皮带的张紧度调整不需要专用工具，经验上以手指按压皮带中段，下沉量为皮带中心距的2%左右为合适，过紧会加大轴和轴承的径向载荷，过早出现轴承损坏、轴弯曲的问题，过松则会出现打滑、传动效率下降的问题。另外，这套结构的整体外轮廓没有尖锐凸起，所有轮缘位置都做了圆角过渡，安装在设备内部时不需要额外设置全封闭防护罩，只需要在皮带运转的外侧设置简易防护挡板，避免异物卷入皮带轮间隙即可，能进一步压缩设备的整体安装空间。
