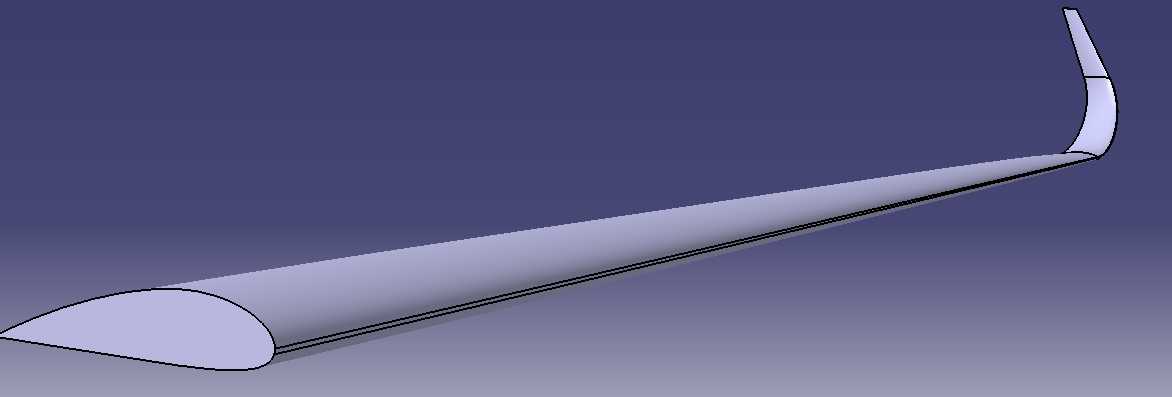

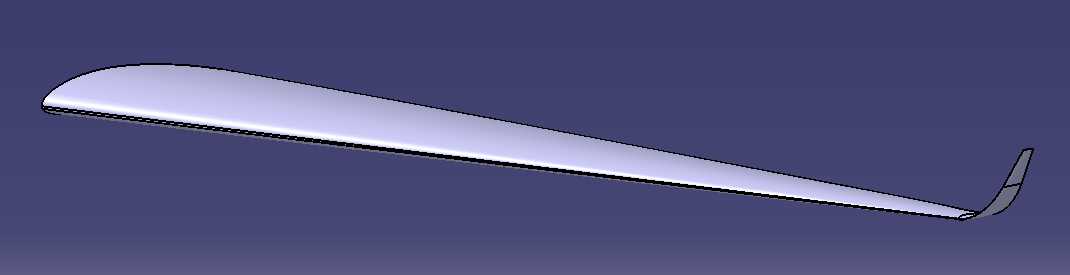

NACA2411翼型后掠机翼结构设计

在飞行器气动部件的设计流程中，后掠机翼的三维建模是衔接气动计算与结构验证的核心环节，本次针对NACA2411翼型打造的后掠机翼模型，可直接对接结构强度校核与CFD流场仿真的全流程需求。从实际应用场景来看，这类翼型的后掠机翼多用于亚音速飞行的通用航空飞行器、小型固定翼无人机以及部分低速验证机，能够在跨音速临界状态前有效推迟激波产生，降低飞行过程中的波阻，同时兼顾低速起降阶段的升力特性，平衡高低速飞行的气动需求。设计过程中首先锁定翼型的核心参数，NACA2411本身属于低速性能优异的层流翼型，相对厚度11%，最大弯度位置位于弦长24%处，建模时沿机翼展向设置连续的后掠角，保证翼型剖面沿展向的几何连续性，避免局部曲率突变引发的气流分离。从结构特性来看，机翼模型保留了翼面的光滑曲面过渡，前缘曲率连续收敛，后缘沿展向保持均匀的厚度收窄，既符合气动外形的流场要求，也预留了后续加装翼肋、翼梁等内部承力结构的设计边界，安装接口位置可根据不同机型的机身对接尺寸做参数化调整，展长和弦长的比例适配常规小型飞行器的布局要求，不会出现与机身整流段干涉的问题。在建模逻辑上，没有采用简单的曲面拉伸成型，而是沿展向设置多个控制剖面，每个剖面严格匹配NACA2411的坐标点数据，通过多截面曲面拟合生成整体翼面，保证翼型精度满足CFD计算的网格划分要求，同时翼根位置做了适当的结构加厚处理，匹配与机身连接的承力需求，翼尖位置做了切尖优化，减少翼尖涡流带来的诱导阻力影响。这类模型在实际工程应用中，既可以作为气动仿真的基础几何模型，导入仿真软件后直接划分流场网格开展升阻特性、压力分布计算，也可以作为结构设计的基准，在此基础上拆分内部承力构件、布置操纵面连接结构，缩短飞行器机翼部件的研发迭代周期，避免从翼型坐标点开始重构模型的重复工作，建模过程中严格控制曲面的光顺度，所有曲面的G1连续性都经过校验，不会出现局部褶皱、曲率跳变等影响仿真精度或后续加工的几何缺陷，翼面的外形公差控制在气动设计允许的范围内，能够满足从方案论证到初步详细设计阶段的使用需求。
