NACA0012标准翼型航空机翼结构设计

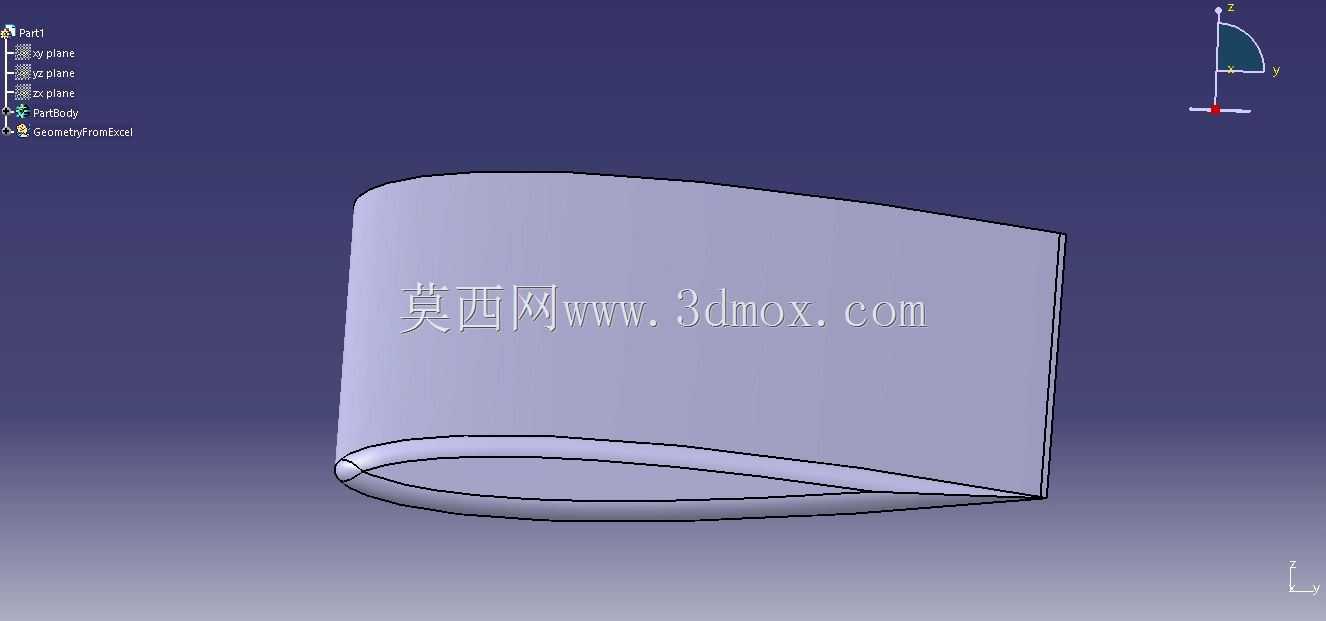

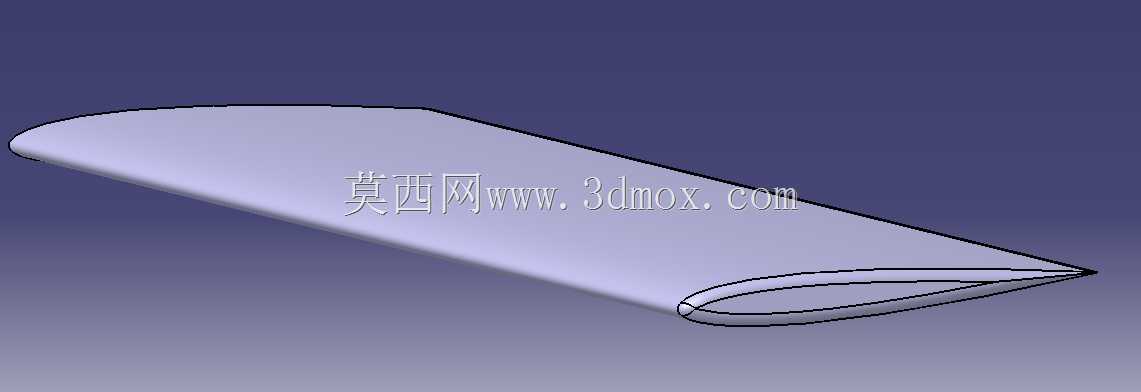

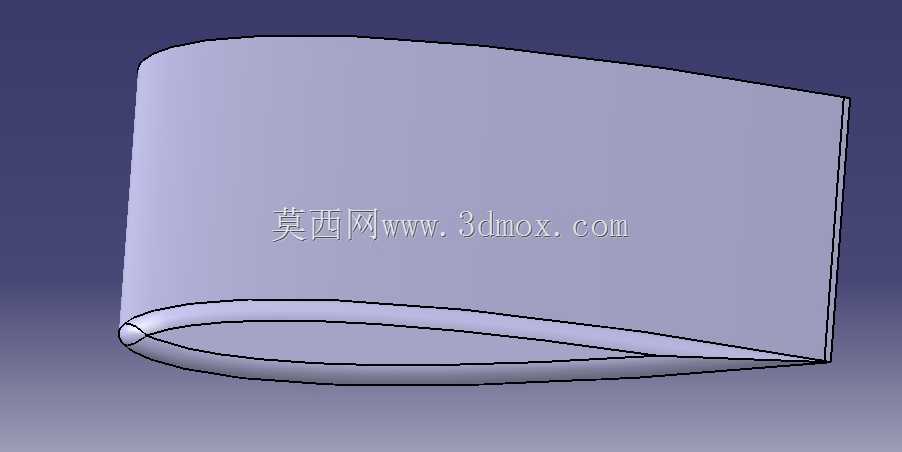

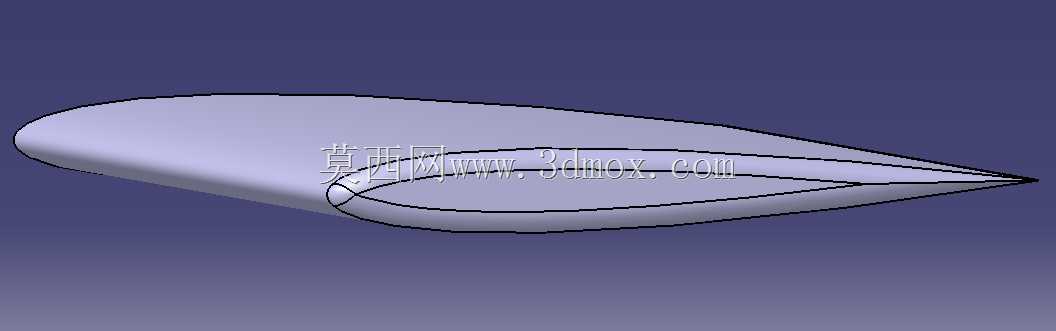

在航空航天领域的气动性能验证、结构强度校核工作中，标准翼型的三维数模是开展前期仿真与试验的核心基础载体，NACA0012作为经典对称低速翼型，广泛应用于低速固定翼飞行器、小型通航飞机、部分无人机的翼段设计，也常被用作高校航空专业教学、气动算法验证的标准算例模型。这款翼型的三维建模严格遵循NACA四位翼型的坐标生成规则，翼型最大厚度位于弦长30%位置，相对厚度为12%，对称翼型的特性使得其在零迎角状态下升力系数为零，正负迎角下的气动特性完全对称，既适合用作飞行器的水平尾翼安定面结构，也可作为小型低速无人机的主翼基础翼型使用。从结构设计角度看，建模过程中首先通过翼型坐标点生成光滑闭合的翼型曲线，保证前缘半径、后缘夹角完全符合标准翼型的几何参数，避免曲线拟合误差导致后续气动仿真结果出现偏差；翼段的展长设计参考常规风洞试验段的尺寸边界设置，既能够满足二维翼型风洞试验的有效展弦比要求，也预留了后续加装翼肋、翼梁等内部承力结构的建模空间，翼面曲面采用G2连续过渡，保证曲面光顺度满足CFD网格划分的几何要求，不会出现局部曲率突变导致的网格质量下降问题。在实际工程应用场景中，该翼型模型可直接导入流体仿真软件开展不同迎角、不同雷诺数下的升阻特性计算，也可导入结构有限元软件开展翼段在气动载荷下的变形、应力分布校核；对于飞行器设计从业者而言，可在该基础翼型上修改后缘襟翼、前缘缝翼的结构，完成增升装置的方案设计，也可基于该翼段模型开展复合材料铺层设计，验证不同铺层角度下翼面的结构刚度表现。建模过程中特意保留了翼型的基准平面与坐标参考，方便使用者根据自身项目需求调整翼段的安装角、展长和弦长参数，翼根端面设置为平整的安装基准面，可直接与机身中段、翼身连接接头的数模进行装配匹配，不需要额外进行基准面的修正工作。不同于简化的翼型曲面模型，该数模的翼型厚度完全按照标准参数生成，能够真实反映翼型内部的可用空间，方便设计人员在翼段内部布置燃油管路、操纵拉线、航电设备等机载部件，在小型无人机设计场景中，也可基于该翼型的内部空间规划电池、舵机的安装位置，保证整机重心处于合理区间范围内。
