飞机起落架展开状态结构设计

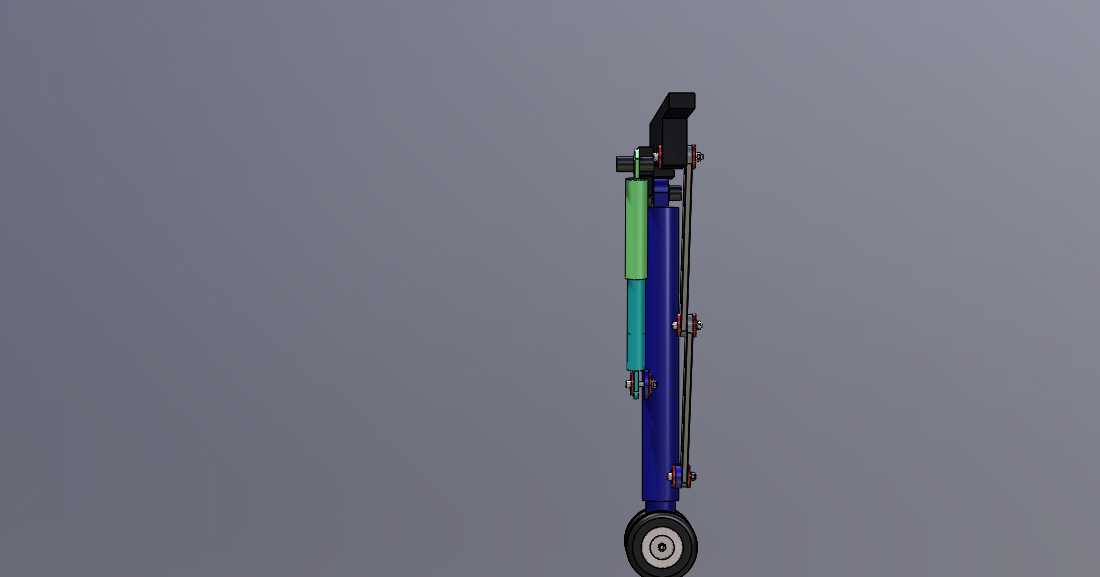

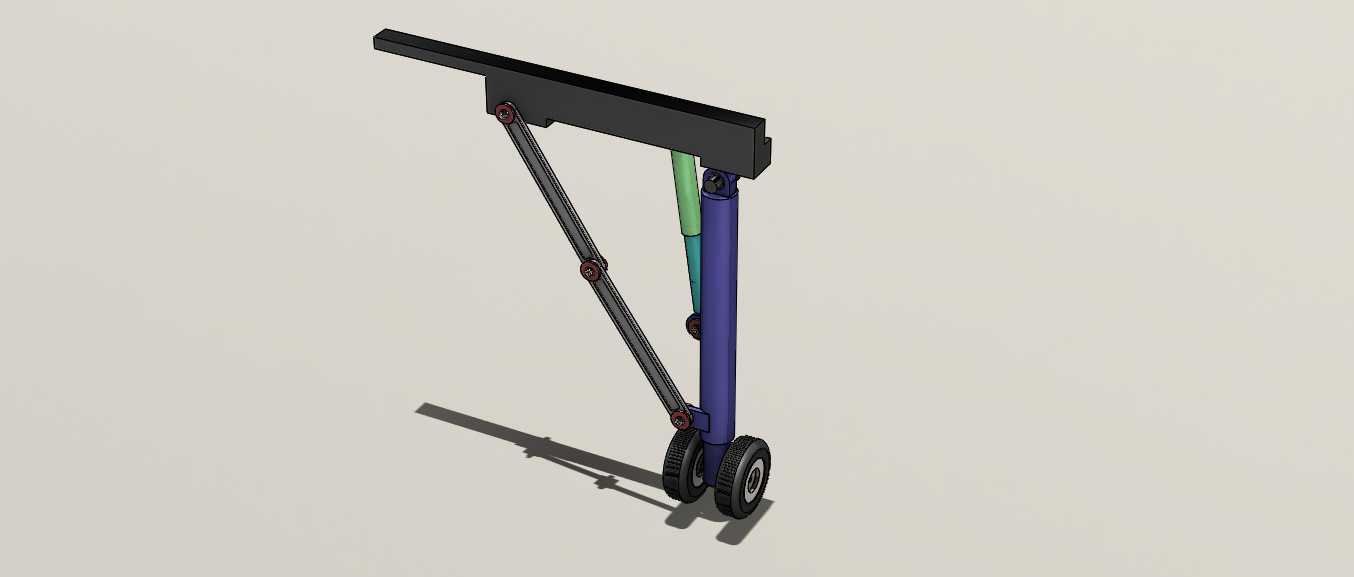

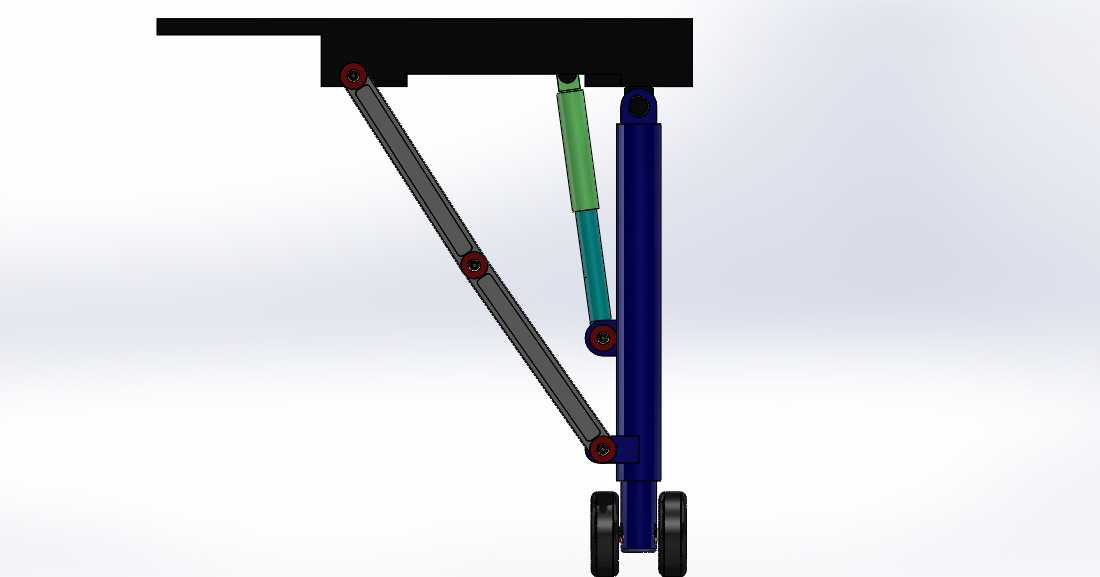

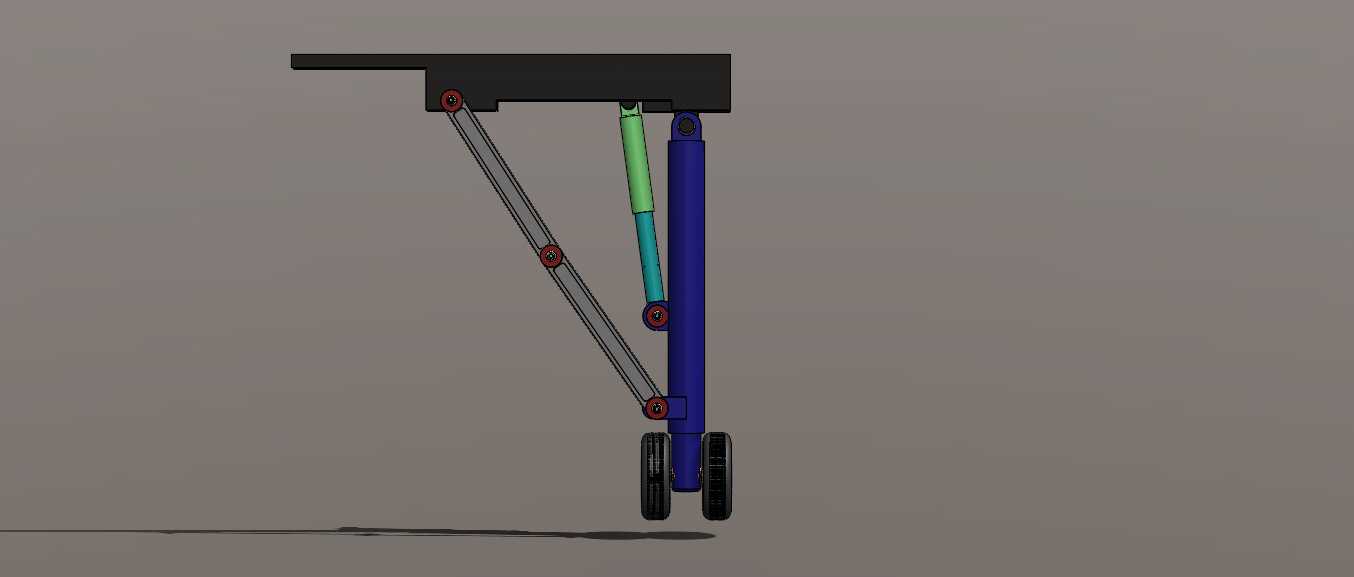

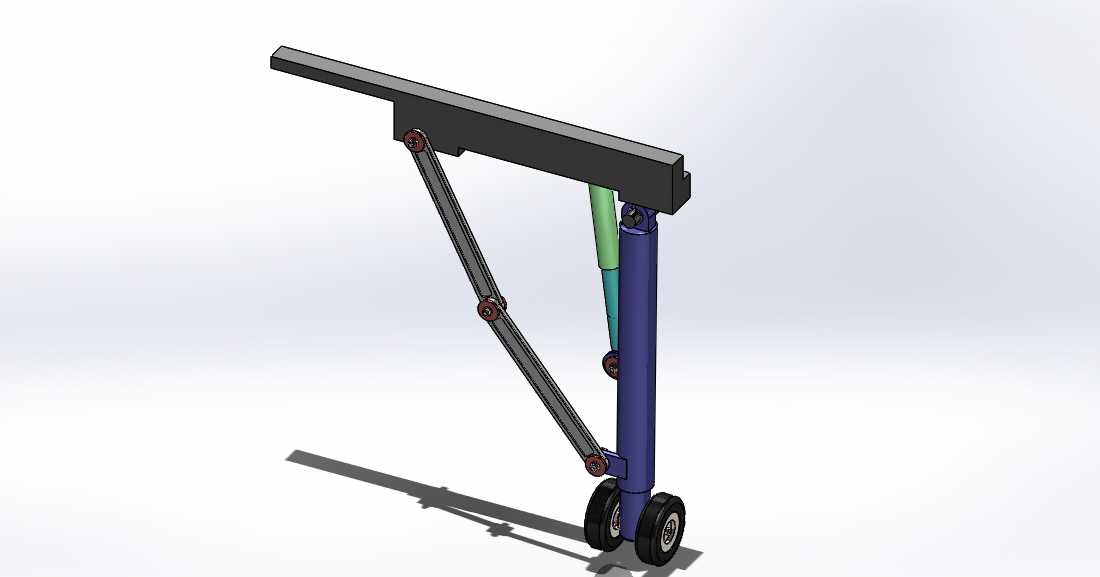

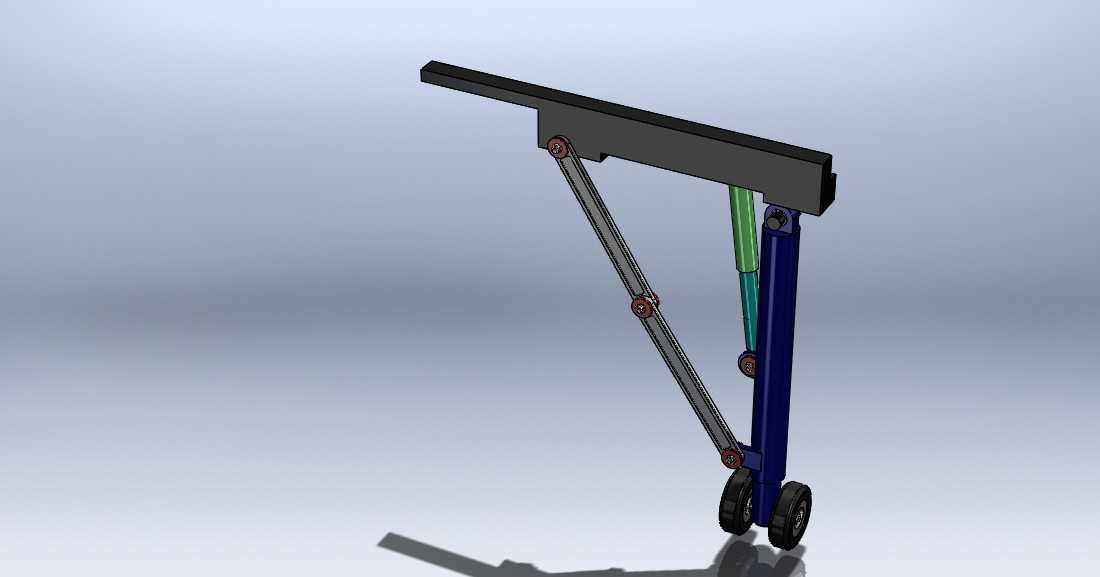

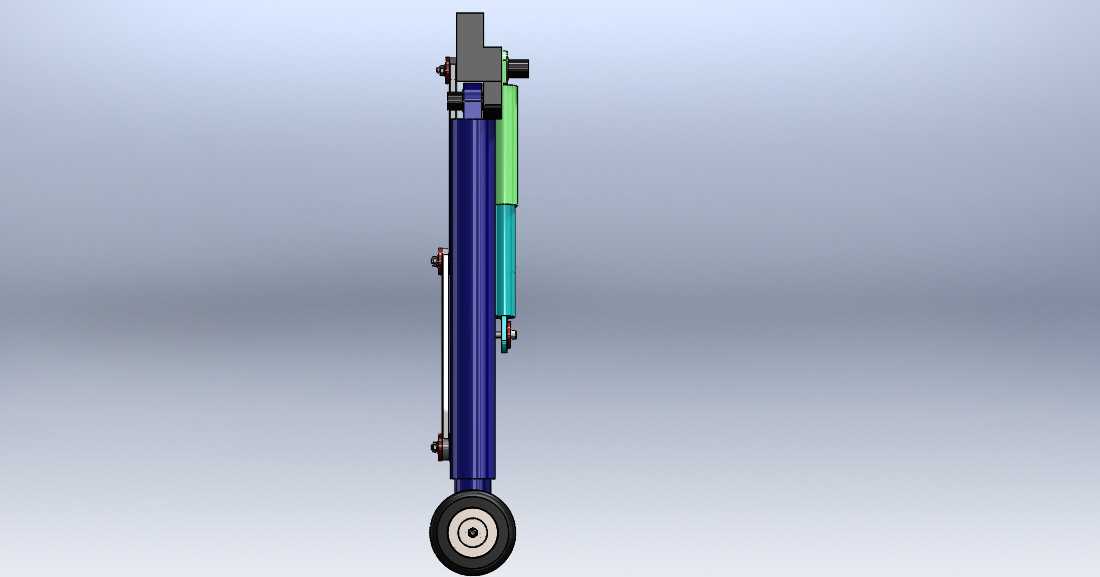

航空地面保障与飞行作业场景中，起落架是支撑飞机滑跑、起降、地面停放的核心承载部件，本次建模还原的是起落架完全展开的工作状态，覆盖双轮式前起落架的核心结构逻辑。从实际用途来看，该构型起落架多用于中小型民用通航飞机或轻型公务机的前支撑段，除承担机身前部静态载荷外，还要吸收着陆瞬间的垂直冲击能量，配合转向机构实现地面滑行阶段的方向控制，展开状态对应飞机起飞离地前、着陆触地后的全行程工作位，是结构强度校核、运动干涉检查的核心工况。

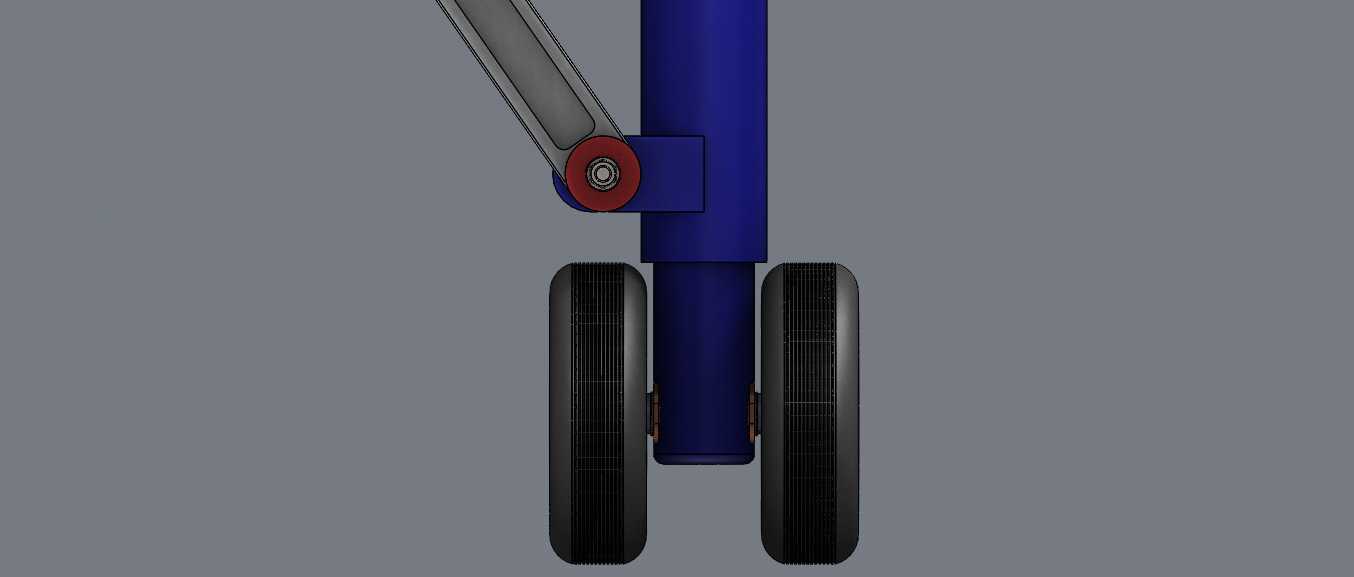

设计层面优先考虑载荷传递路径的合理性，主承力支柱采用一体化变截面筒式结构，上端通过铰接耳片与机身承力框连接，铰接点位置预留了足够的转动间隙，保证收放作动筒驱动时支柱能绕铰接轴完成设定角度的摆动，不会与机身内部框梁、管路排布产生干涉。支柱下端直接连接轮轴安装座，双轮对称布置在轮轴两侧，轮距参数匹配对应机型的地面滑跑稳定性要求，既避免轮距过窄导致地面转向时侧翻风险，也控制轮距过宽带来的收放空间占用问题，轮胎与支柱外壁之间预留了充足的制动组件安装空间，可适配盘式刹车机构的装配边界。

连接部位的细节设计上，支柱与收放撑杆的铰接位置采用带衬套的销轴连接，建模时还原了铰接处的限位凸台结构，保证起落架展开到工作位置时，撑杆能过死点形成稳定的三角支撑结构，无需持续提供作动力即可锁定承载，避免飞行过程中起落架意外收起。轮胎建模还原了实际航空轮胎的胎面纹路与侧壁厚度，轮辐结构采用轻量化辐板式设计，在满足冲击载荷强度要求的前提下尽可能降低非簧载质量，减少着陆过程中对机身的冲击传递。

安装边界方面，整个起落架展开状态下的垂直高度匹配对应机型的机身离地间隙要求，收起时支柱绕上端铰接轴转动后，整体轮廓能完全收入机身下部的起落架舱内，轮组外侧与舱壁之间预留了足够的间隙容纳舱门机构、收放锁座以及相关液压管路、传感器线束的排布，所有运动部件的行程范围内均无结构干涉，可直接用于后续的收放运动仿真、着陆冲击动力学分析，也能作为教学演示场景下的航空结构原理展示模型，帮助从业者理解起落架从解锁、展开、锁定到承载的全流程工作逻辑。
