HK-5330S超微型数字舵机结构设计

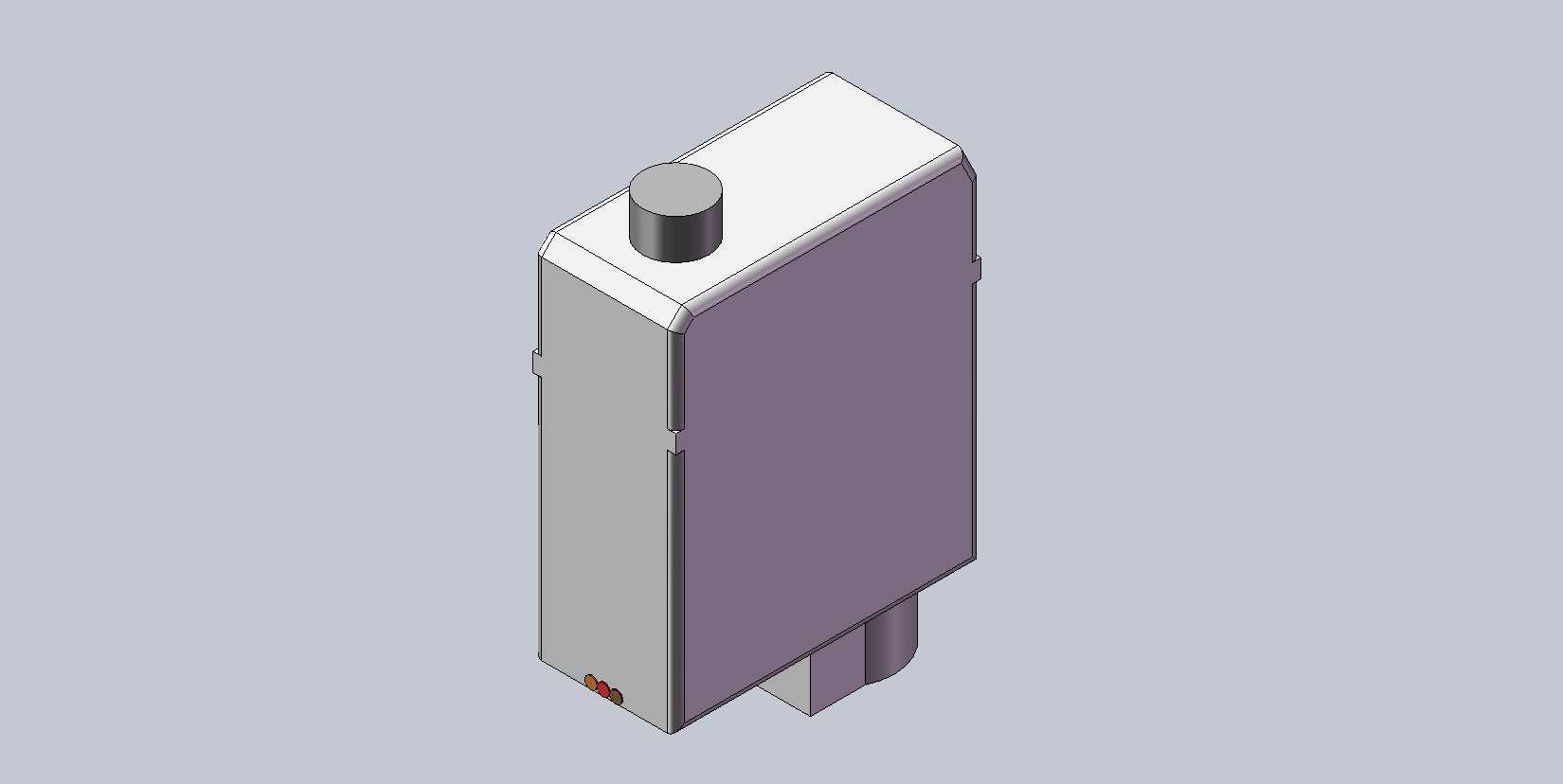

这款超微型数字伺服的三维结构，完全贴合微型航模的装机需求做的适配，在做微型固定翼、室内小比例像真机的舵面控制选型时，这类小尺寸舵机是核心执行部件，负责把飞控输出的电信号转化为舵面的精准角位移，直接决定小尺寸航模的操控响应精度。从结构设计逻辑来看，整体采用窄长方型的壳体布局，顶部预留圆柱形输出轴安装位，轴体突出壳体的高度做了严格控制，避免装机后和机身蒙皮、舵面摇臂产生运动干涉，壳体侧面预留的卡扣位，是为了适配泡沫机身、轻木机架的快装需求，不需要额外打螺丝固定，直接卡入预设的安装槽就能完成定位，大幅缩减微型航模的装配工时。底部的出线位做了下沉式设计，线材从壳体下端侧方引出，不会占用舵机前后的安装空间，对于翼厚不足8mm的微型机翼来说，这种出线设计能避免线材挤压机翼结构，保证机翼外形的完整性。从功能特性上，数字控制的电路结构集成在壳体内部，相比同尺寸模拟舵机，它的定位死区更小，舵面回中精度更高，在做小舵量微调的时候不会出现抖舵、舵量滞后的问题，重量控制在1.9g的水平，对于起飞重量不足20g的室内微型航模来说，每减少0.1g的结构重量，都能提升整机的推重比，延长续航时间。设计过程中对安装边界做了反复校核，壳体的所有棱边都做了0.2mm的倒角处理，既避免装机时割破泡沫机身，也能减少壳体应力集中，在舵机承受大扭矩输出时不会出现壳体开裂的问题。输出轴的连接位采用标准的微型舵机花键规格，可以通用市面上的微型摇臂、连杆接头，不需要单独定制连接配件，降低航模玩家的改装成本。壳体的壁厚控制在0.3mm，在保证结构强度的前提下最大化压缩内部空间，把驱动电路、减速齿轮组、微型电机全部集成在狭小的腔体内，齿轮组的排布采用直齿三级减速结构，传动效率高，反向间隙控制在极小范围，舵机从收到信号到转到指定角度的响应速度快，做特技动作时舵面跟随性好。在实际装机场景中，除了微型航模的舵面控制，这类超微型伺服也可以用在小型仿生机器人的关节驱动、微型云台的角度调整上，只要安装空间受限、对重量有严格要求的小扭矩角度控制场景，都能适配。建模过程中对所有配合面都做了公差预留，壳体上下盖的配合位留了0.05mm的装配间隙，方便后期开模生产时的组装，输出轴和壳体轴承位的配合采用基孔制公差，保证轴体转动顺畅没有卡滞，同时不会出现径向窜动影响舵机精度。
