1.5米翼展手掷滑翔飞翼结构设计

　　这款无尾飞翼布局的手掷滑翔航模，核心应用场景集中在户外无动力滑翔飞行领域，区别于常规带尾翼的滑翔机构型，整体采用飞翼一体化融合设计，取消了传统水平尾翼与垂直尾翼结构，大幅降低了飞行过程中的寄生阻力，能够在弱热气流环境下获得更长的留空时间。从实际用途来看，该类DLG手掷滑翔机主要用于航模竞技赛事、日常休闲飞行以及航空气动布局验证场景，手掷起飞的操作模式不需要额外的弹射装置或者动力系统，仅依靠操作者手部发力完成初始爬升，后续借助气流完成滑翔飞行，对起飞场地的要求极低，开阔的平地、缓坡区域均可完成起降操作。

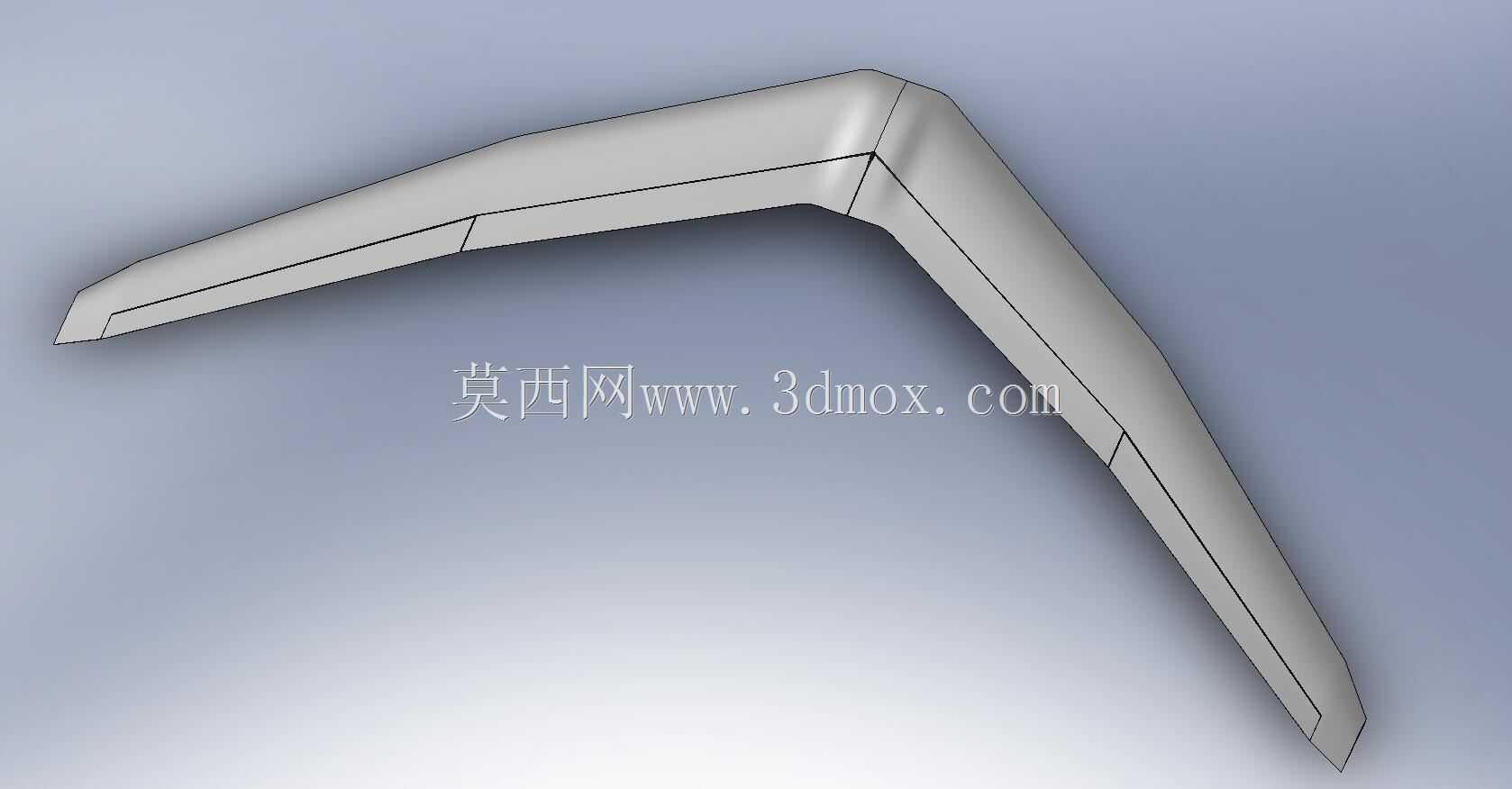

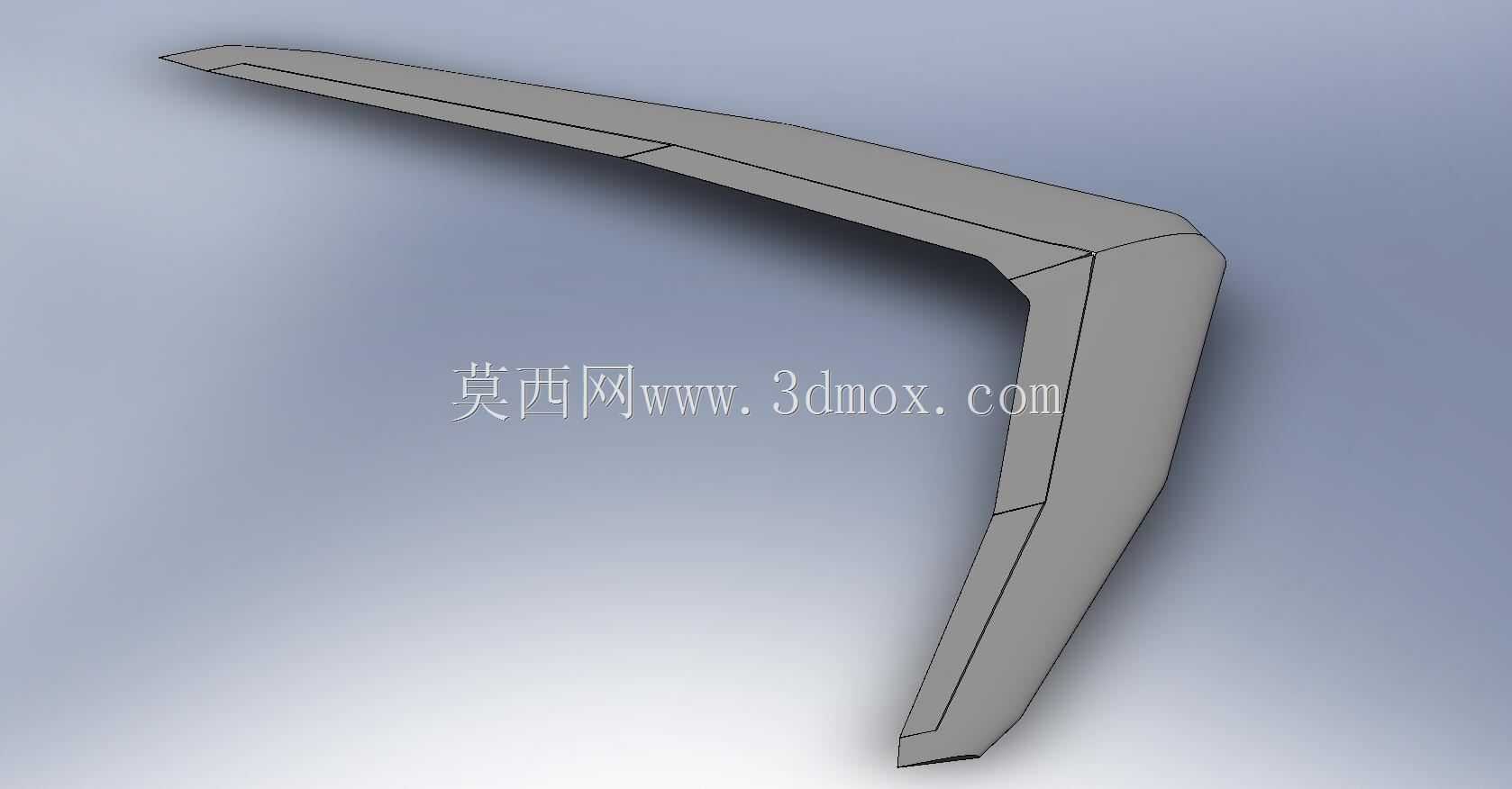

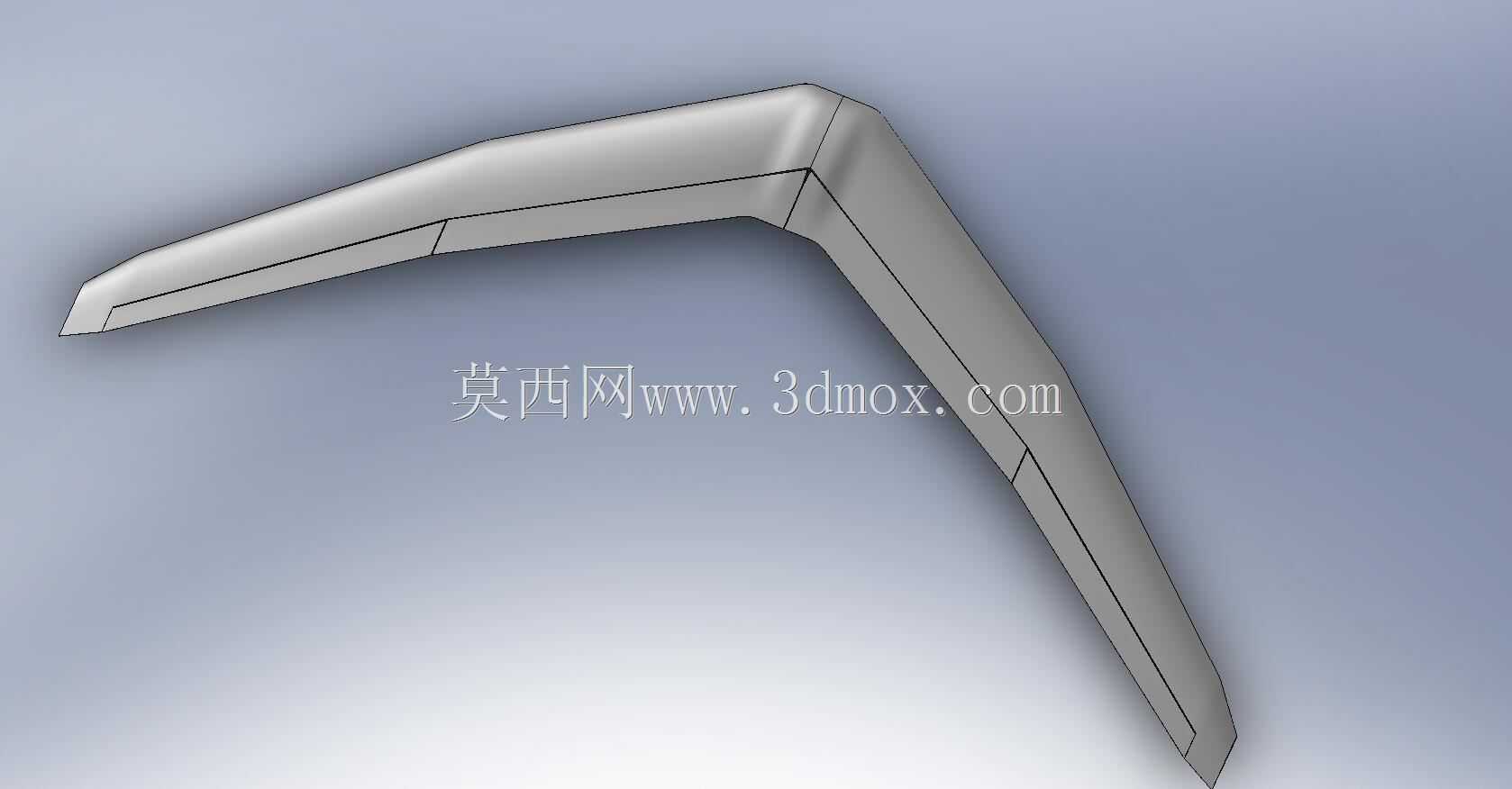

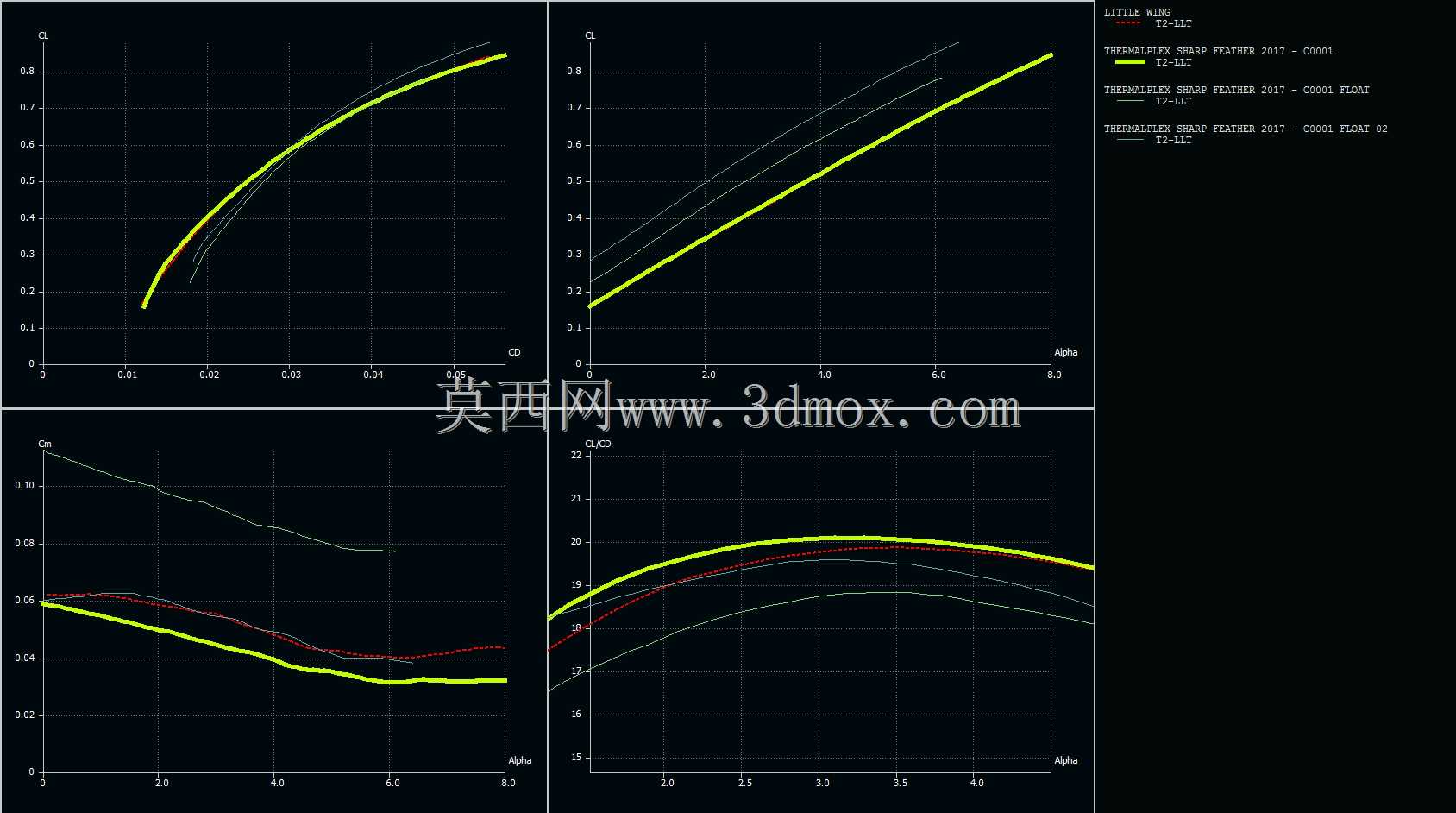

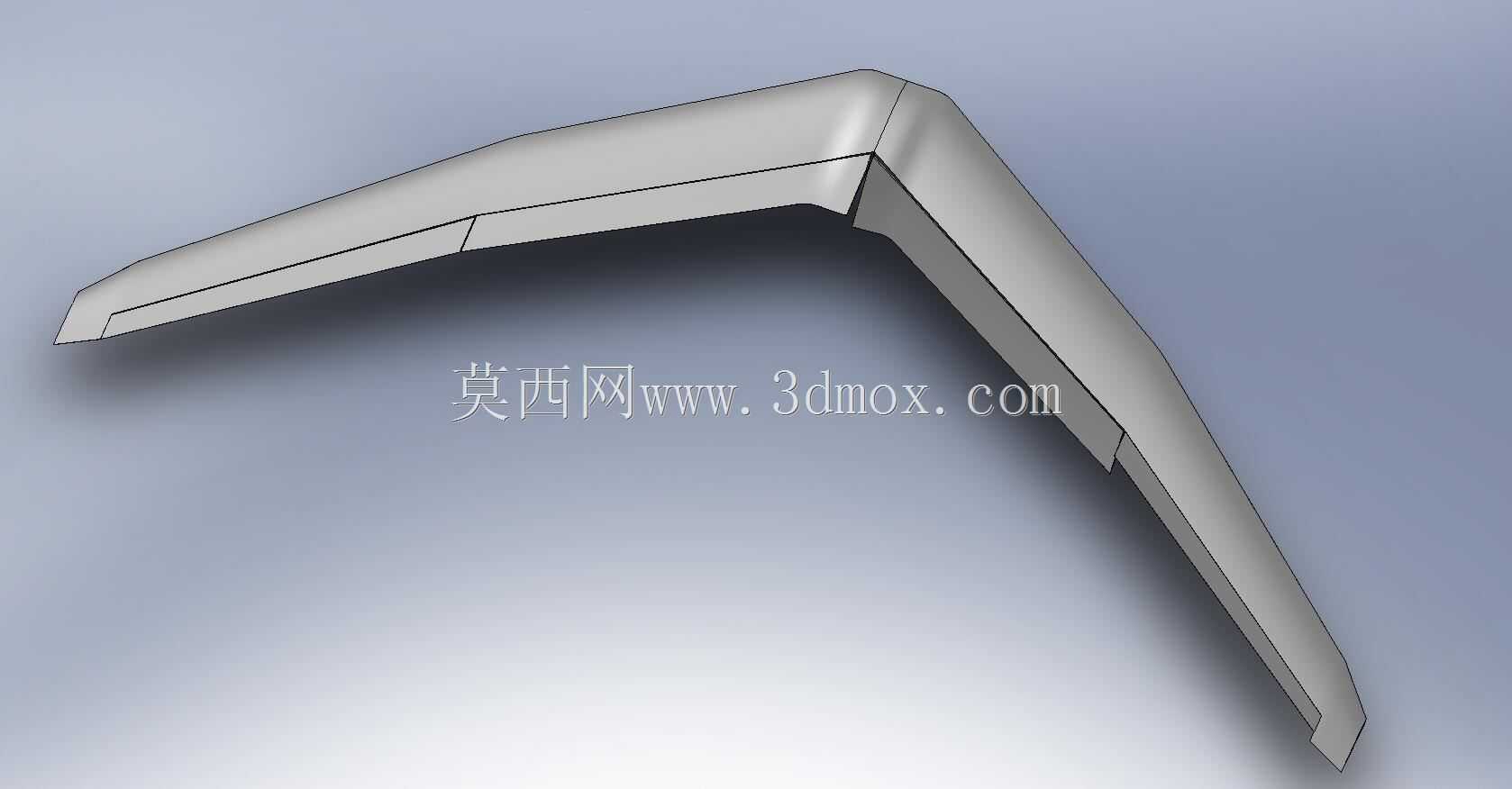

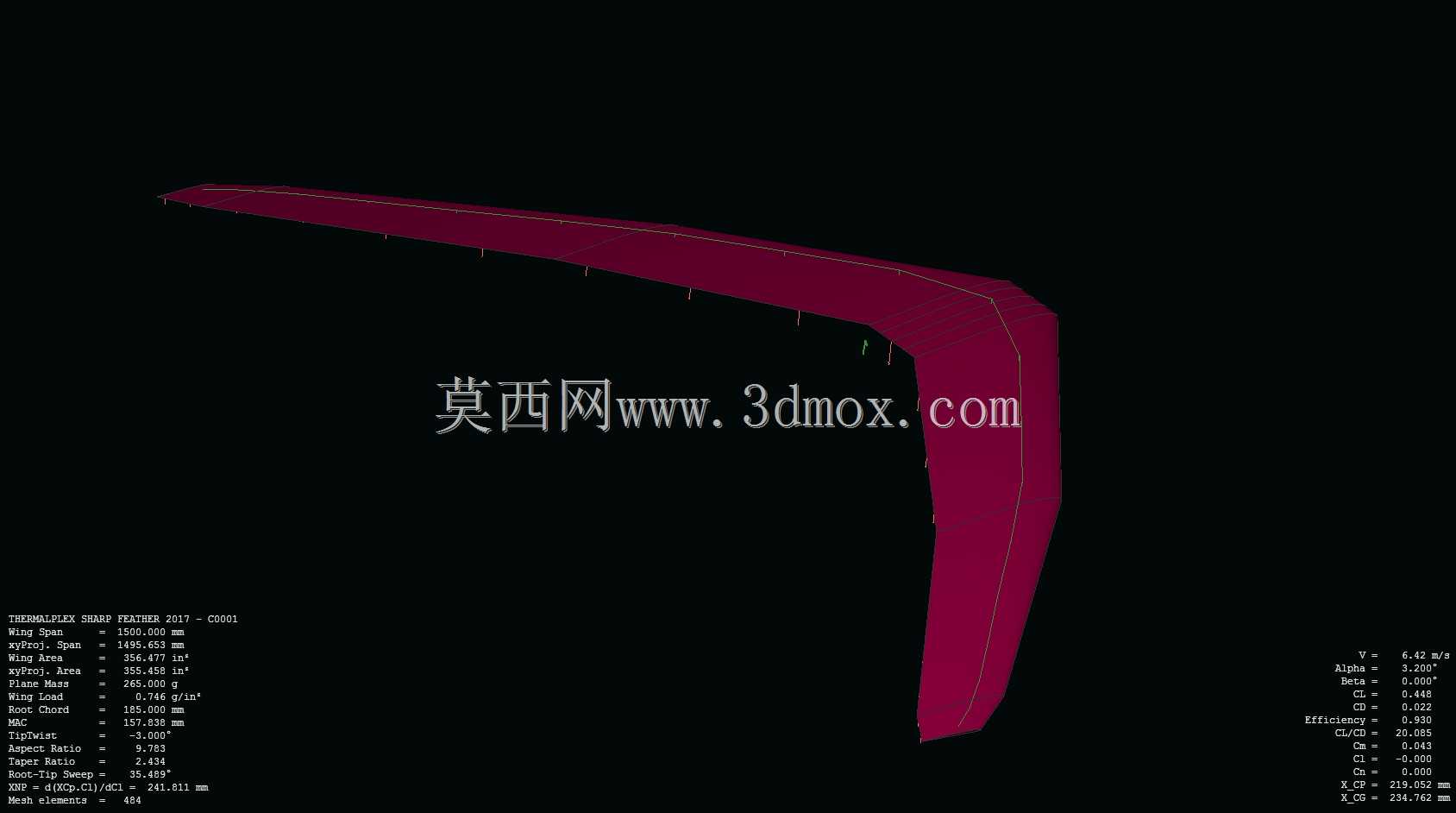

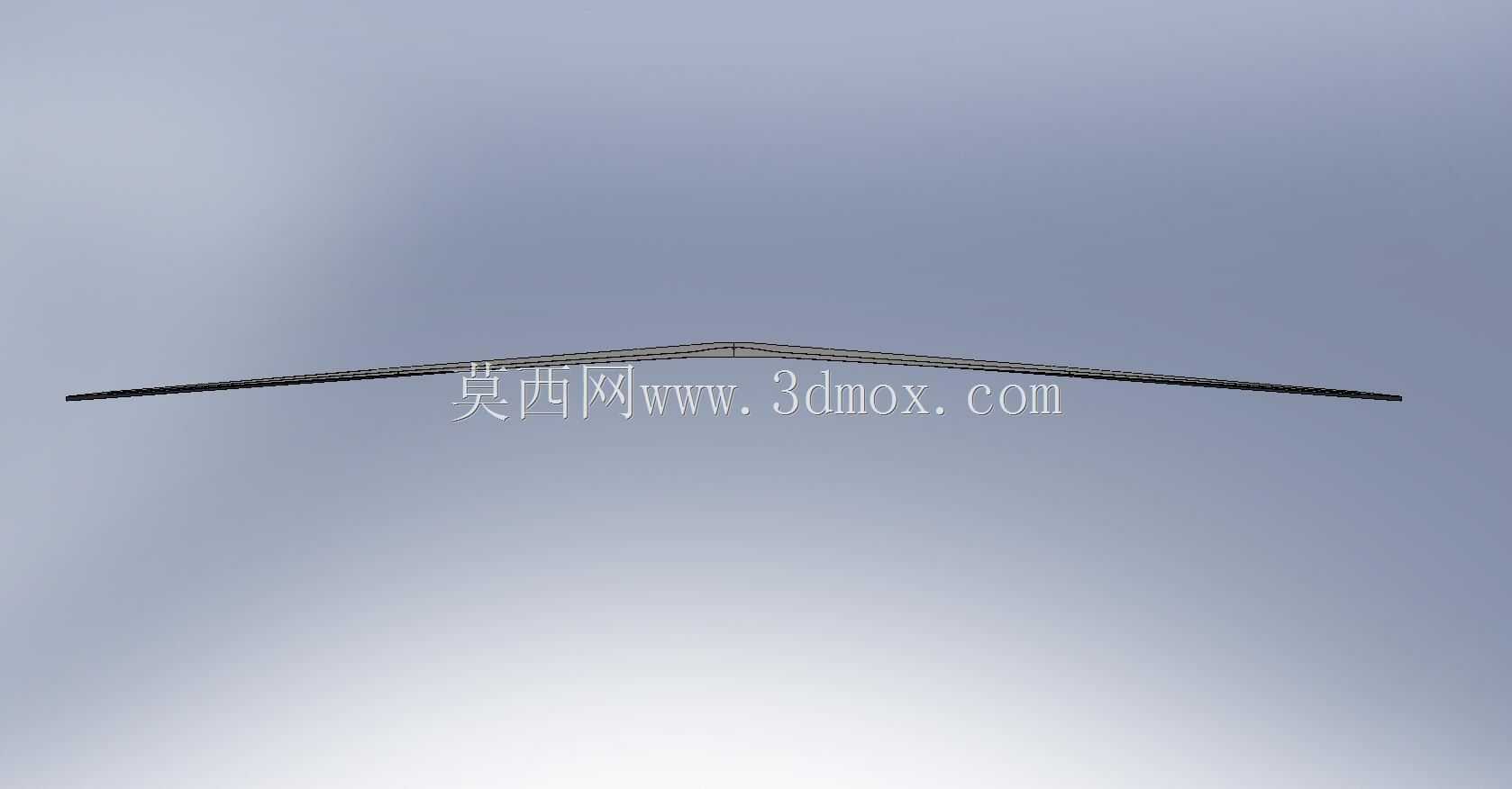

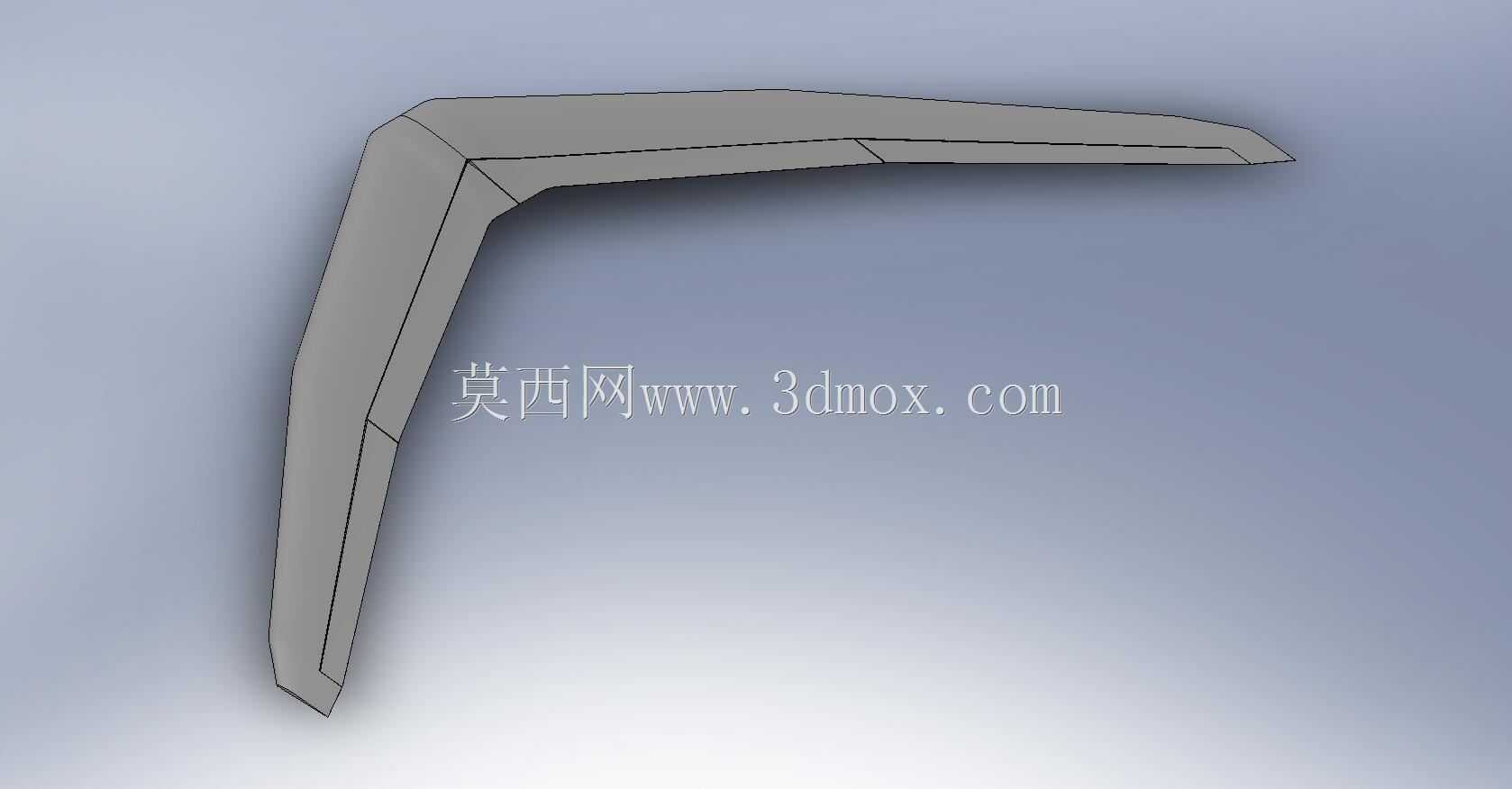

　　从功能特性层面分析，该飞翼采用了Sharp Feather锐翼构型的翼型设计，机翼沿展向做了分段扭转设计，翼根区域厚度较大，能够保证整体结构强度，同时为后续加装微型飞控设备、配重块预留足够的内部安装空间；翼尖区域做了渐薄处理并带有一定的上反角，能够有效提升飞行过程中的横向稳定性，抑制飞翼布局常见的荷兰滚趋势。整机翼展控制在1.5米级别，这个尺寸边界经过多轮飞行验证，既能够保证足够的机翼面积获得较低的翼载荷，提升滑翔比，又不会因为展长过大导致手掷起飞时出现机翼形变、操控滞后的问题，机翼的前缘后掠角度经过气动优化，能够在低速滑翔状态下保持足够的升力系数，同时在小速度转弯时不容易出现翼尖失速的问题。

　　设计思路上，整机采用分段拼接式的结构方案，机翼沿展向分为多个模块化舱段，各舱段之间通过定位卡扣与粘接面完成组合，既能够降低单件加工的难度，也方便后续对机翼局部损坏的位置进行替换维修，不需要整体更换整个机翼。机身与机翼完全融合，没有突出的机身座舱段，进一步降低了飞行阻力，整机的重心位置严格控制在翼弦的30%到35%区间内，这个重心区间能够保证飞翼在无尾布局下保持纵向静稳定，不需要额外设置平尾来平衡俯仰力矩，操控面仅设置在机翼后缘的升降副翼，通过混控同时实现俯仰操控与滚转操控，简化了机械传动结构，也降低了整机的结构重量。安装边界方面，机翼内部的设备舱预留了标准的微型舵机安装位，安装孔位间距适配常用的9g微型舵机，电池舱的尺寸能够容纳单节2S锂电池作为接收机与舵机的供电电源，整机的重心调节区间预留了前后10mm的配重安装空间，方便操作者根据实际飞行场地的气流条件调整重心位置，获得最优的滑翔操控手感。机翼的各拼接面均设计有定位止口，装配完成后能够保证机翼整体的翼型精度，不会因为拼接缝隙导致气动效率下降，翼尖位置的设计兼顾了手掷起飞时的握持需求，操作者可以握持翼尖位置完成发力投掷，结构强度能够承受手掷瞬间的冲击力，不会出现翼尖断裂或者形变的问题。
