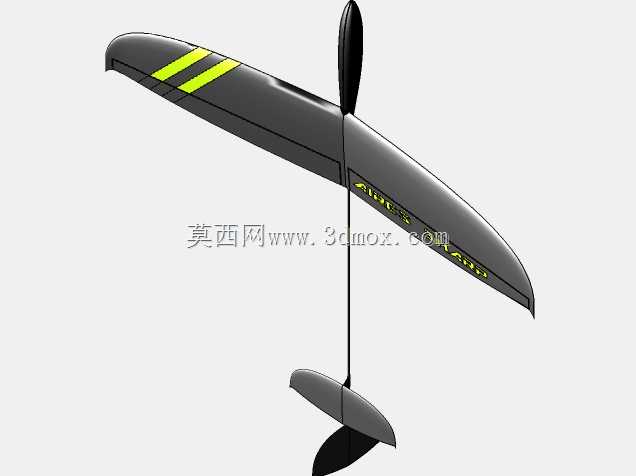

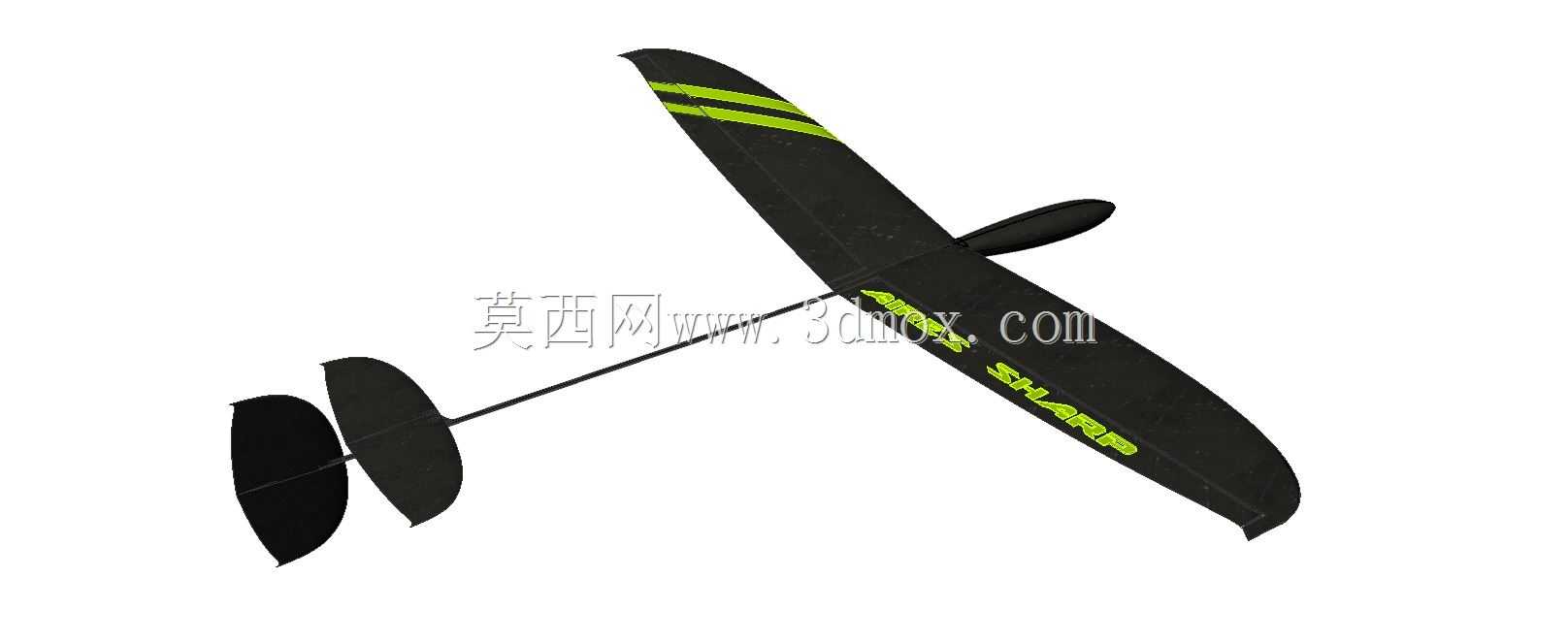

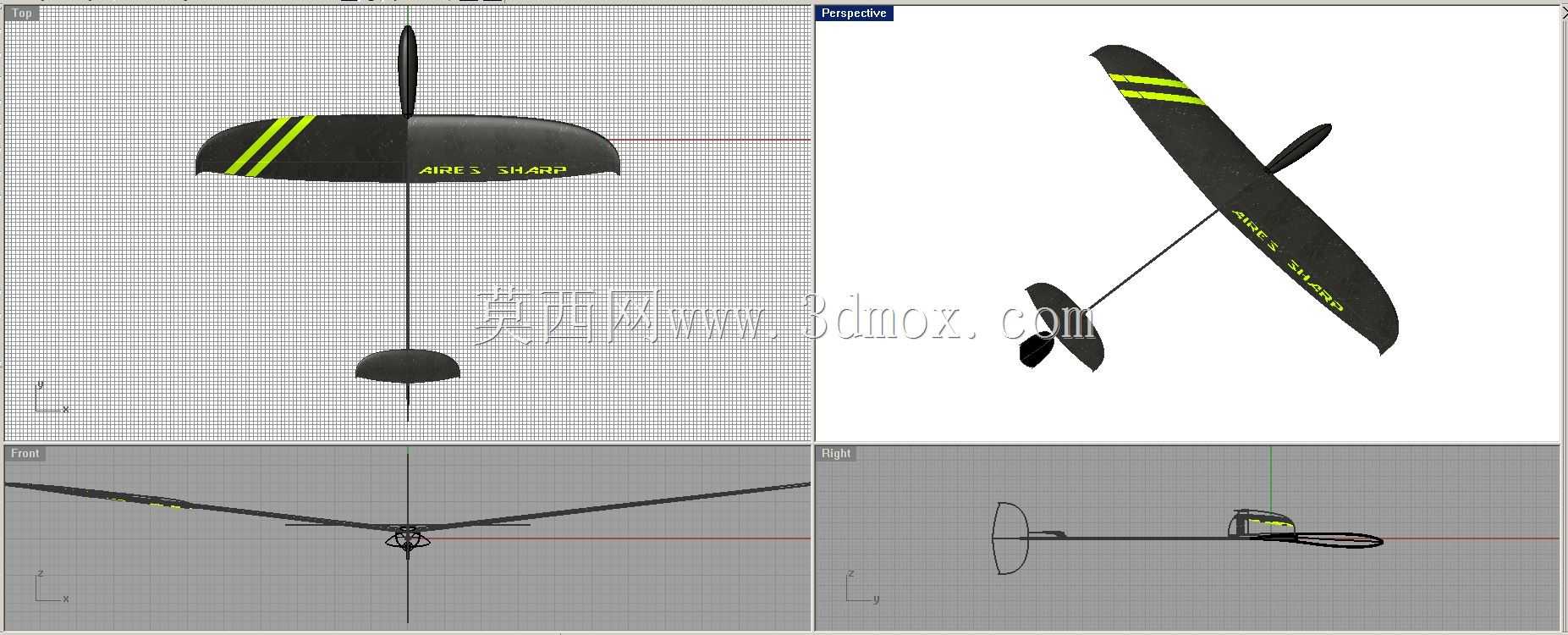

艾利斯夏普V1微型手掷滑翔机结构设计

　　这款微型手掷滑翔机的结构设计围绕小尺寸户外飞行场景展开，核心定位是满足轻量型无动力航模的低空滑翔、特技操控需求，适配开阔草坪、郊外缓坡等无强风干扰的飞行环境，可用于航模爱好者的日常飞行练习、翼型性能验证以及小型航空科普场景的实操演示。整机采用四伺服系统布局，通过独立舵机联动实现全外倾角调节，可在直线滑翔、小半径转弯、低速滞空等不同飞行模式间快速切换，操控响应灵敏度适配小尺寸机型的飞行特性，避免大舵量调整带来的飞行姿态失稳问题。

　　翼型设计阶段依托翼型分析工具完成多轮迭代，对比了十余种低速翼型的升阻比、下沉率参数，最终选定的翼型组合兼顾了低速飞行时的升力表现与最小滑翔速度下的姿态稳定性，能在微风环境下保持较长的滞空时间。机翼建模过程中针对翼型拼接处的几何曲面做了连续曲率优化，避免翼面出现折线或曲率突变导致的气流分离，每一处翼肋的定位都严格匹配翼型坐标点，保证成型后的机翼外形与设计值偏差控制在极小范围内，减少实际飞行时的气动阻力。

　　整机翼展控制在678毫米量级，机翼面积约98.73平方英寸，整机起飞重量控制在48至51克区间，这个重量区间既保证了手掷投掷时的初始动能留存，也能让整机在弱气流中保持足够的滑翔浮力。尾翼采用双垂尾加平尾的常规布局，垂尾与平尾的安装角经过反复校准，保证飞行时的航向稳定性与俯仰操控线性度，尾撑杆采用轻量化高强度材质，在降低整机重量的同时避免飞行过程中出现尾翼震颤问题。

　　结构设计上针对机翼、尾翼的受力薄弱点做了局部加强处理，机翼前缘做了抗冲击加厚设计，应对手掷起飞时的瞬时受力以及轻微擦碰的冲击载荷，舵面铰接处采用轻量化铰接结构，既保证舵面转动的顺滑度，也减少不必要的结构重量。吊舱部分整合了舵机安装位、电池仓与配重调节空间，可通过调整配重位置改变整机重心，适配不同飞行场景下的重心配平需求，所有部件的安装定位都做了对位标识，保证装配后各气动面的对齐精度，减少因装配偏差带来的附加气动阻力。后续迭代版本可在现有翼型基础上小幅增加机翼尺寸，预留额外的加强筋安装空间，在不显著增加翼载荷的前提下进一步提升整机结构耐用性，适配更复杂的户外飞行环境。
