工业设备操控手柄及底座结构设计

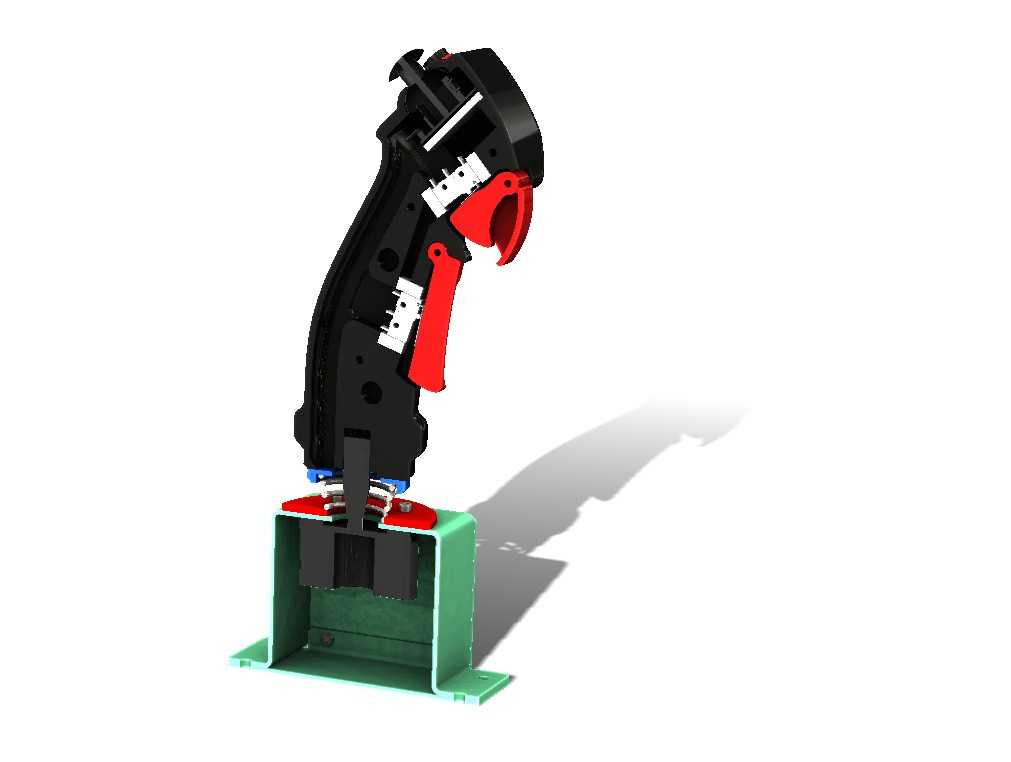

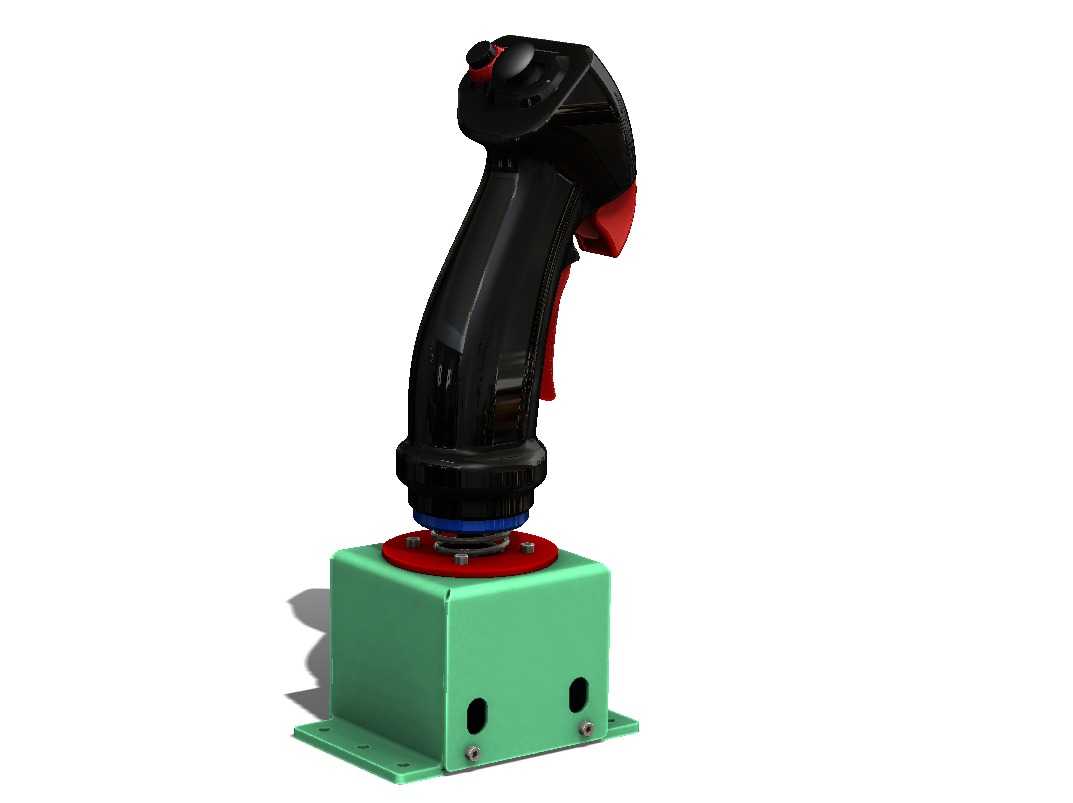

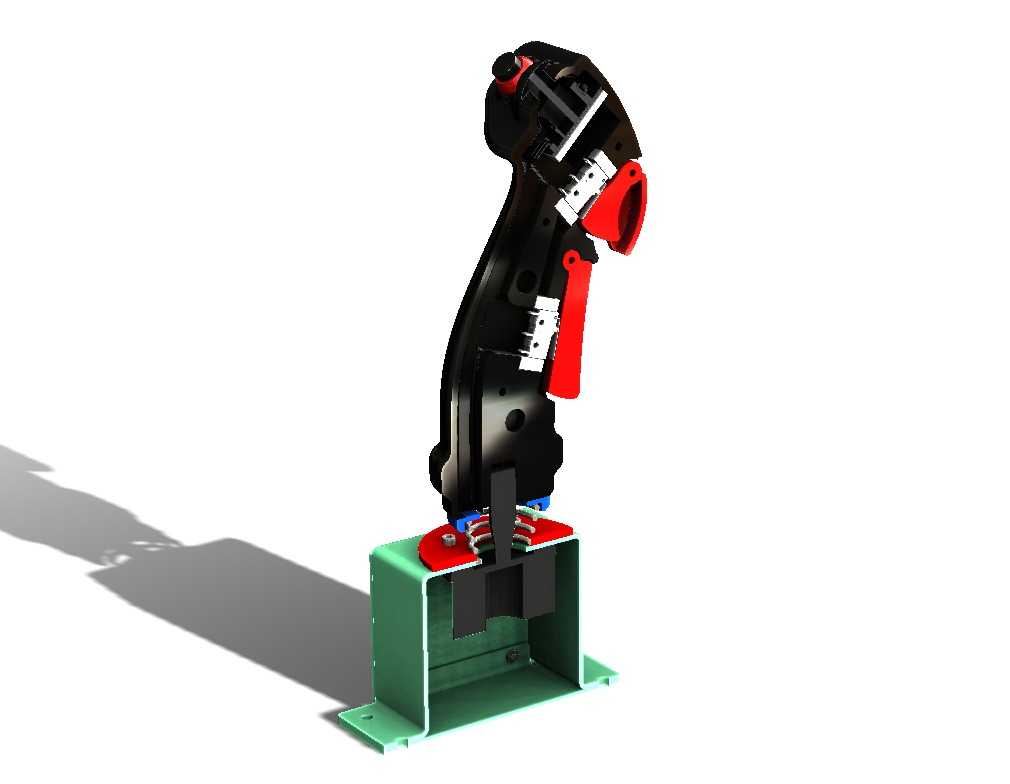

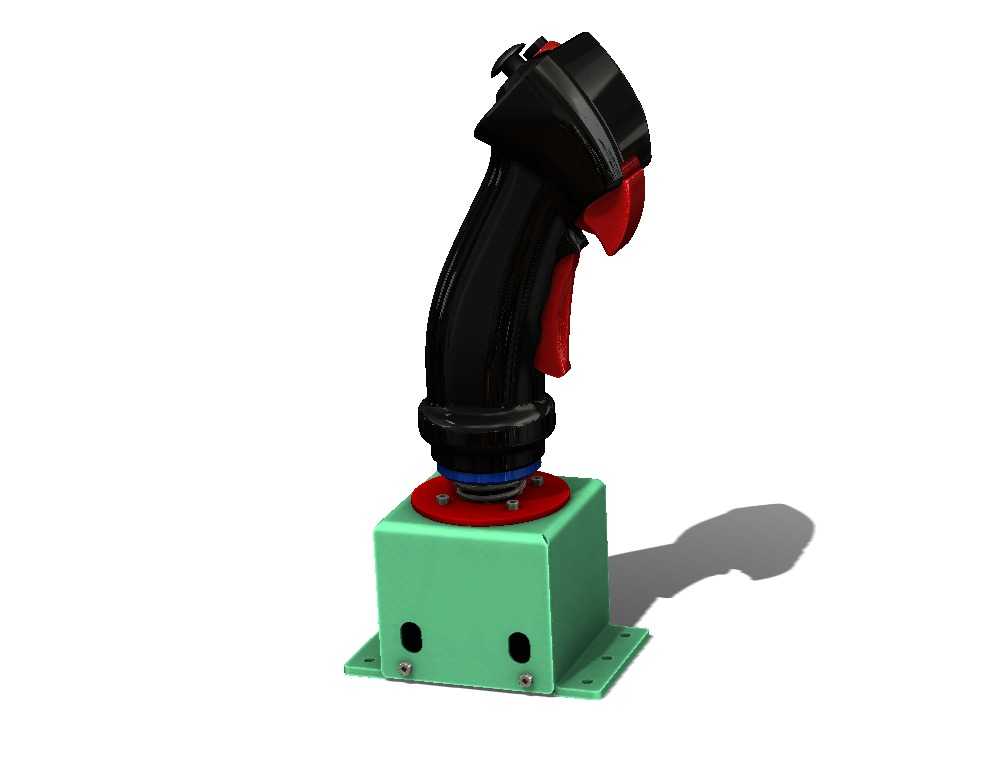

这类操控手柄装置多应用在重型工程机械、特种作业装备、工业控制台的人机交互环节，操作人员通过扳动、按压手柄上的功能按键，向设备主控系统传递动作指令，完成设备行进、作业机构动作、功能模式切换等操作，是人工介入设备控制的核心交互载体。从结构设计来看，手柄握持部分采用贴合人手握持弧度的曲面造型，表面做了防滑纹理处理，顶部集成的多组功能按键布局在拇指自然触碰的区域，操作人员握持时无需大幅调整手型即可完成常用功能触发，降低长时间操作的疲劳感。手柄与下方底座的衔接处设置了密封防尘结构，可适配车间、户外作业等多粉尘的使用场景，避免颗粒物进入回转铰接部位造成卡滞。底座部分采用方形安装基座设计，基座底部预留了标准化的安装孔位，安装时可直接通过螺栓固定在设备操控台的预留安装面上，安装边界适配多数工业控制台的开孔尺寸，无需额外做安装面的定制改造。底座内部预留了线缆走线空间，手柄的信号线缆可从基座侧部的出线口引出，连接至设备的控制回路，走线布局做了防折弯处理，避免手柄频繁回转过程中造成线缆磨损断裂。设计过程中优先考虑了操作的力反馈适配，手柄的回转阻尼做了分段调校，小幅度扳动时阻尼较轻便于微调操作，大角度扳动时阻尼逐步提升，避免误触碰到极限行程造成机构冲击，同时在各操作行程节点设置了清晰的档位触感，操作人员无需目视即可判断当前操作的档位位置。手柄顶部的按键做了防误触凸起设计，相邻按键之间设置了分隔筋，佩戴劳保手套操作时也能准确区分不同按键，不会出现相邻按键同时触发的问题。底座的外壳采用高强度铸铝材质，兼顾结构强度与轻量化需求，表面做了喷塑处理，可抵御作业场景中常见的油污、轻微腐蚀，延长装置的整体使用寿命。铰接部位的转轴采用耐磨轴承结构，长期反复扳动也不会出现旷量，保证操作精度的稳定性。
