三级传动减速齿轮箱全套工程设计图纸

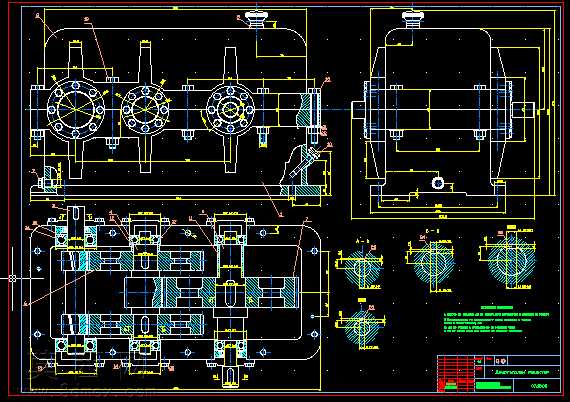

本套减速齿轮箱设计采用三级平行轴圆柱齿轮传动布局，整体建模过程严格遵循机械设计规范，从传动方案论证到零件结构细化均经过严谨的参数校核。建模阶段首先依据额定传动比、输入输出转速扭矩要求，完成各级齿轮的参数化建模，精准还原齿轮的模数、齿数、压力角、齿宽、变位系数等核心参数，齿面渐开线轮廓通过精确的方程曲线生成，保证齿形啮合的准确性，同时对齿轮轮毂、键槽、减重孔等附属结构进行细节刻画，兼顾强度要求与轻量化设计需求。针对箱体部件，建模时采用分体式剖分结构设计，精准绘制箱座与箱盖的结合面定位结构、轴承安装孔系、加强筋布局、观察窗、油位指示器、放油螺塞、吊环安装位等细节，箱体壁厚、过渡圆角、安装法兰尺寸均按照铸造工艺与刚度要求设定，既保证箱体承载时的结构刚性，避免传动过程中产生形变影响齿轮啮合精度，也充分考虑铸造、机加工的工艺可行性，避免出现应力集中与加工死角。轴系部件建模过程中，依次完成传动轴、滚动轴承、轴承端盖、密封件、定距套、键连接、联轴器接口等零件的结构搭建，清晰还原各零件的装配关系与定位逻辑，明确轴向固定与周向固定的结构形式，保证轴系运转时的同轴度与稳定性。整套图纸完整呈现了减速齿轮箱的总装结构、各视图投影关系、剖面表达、局部细节放大，通过不同线型区分可见轮廓、不可见轮廓、中心线、尺寸标注线，完整标注各配合尺寸、安装尺寸、外形尺寸与形位公差要求，清晰展示传动路线、润滑路径与密封结构设计，可直接用于生产加工指导、装配工艺编制与教学演示使用，整体设计兼顾传动效率、承载能力、使用寿命与维护便捷性，适配通用机械传动场景的减速增扭需求。
