蒸汽引擎配套曲轴结构三维建模设计

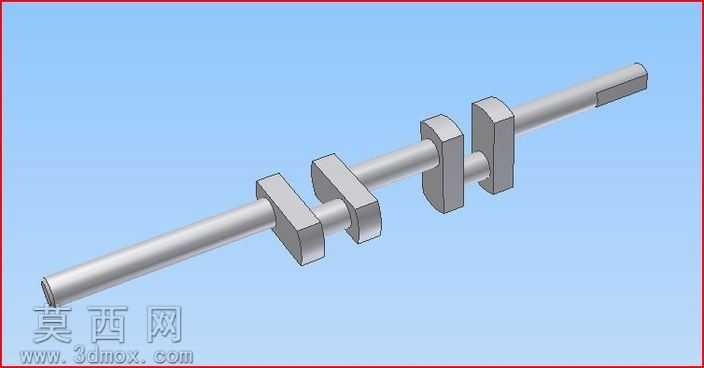

本作品为蒸汽引擎配套的曲轴结构三维模型，整体建模过程遵循机械零部件设计的严谨逻辑，以Autodesk Inventor为核心建模工具完成全参数化搭建，兼顾结构准确性与工程实用性。建模初始阶段首先梳理曲轴的功能逻辑：作为蒸汽引擎中将活塞往复直线运动转化为旋转动力输出的核心部件，其结构精度直接决定动力传递的平顺性与运行可靠性，因此首先确定主轴的同轴度基准，以整根贯通的主轴作为全局建模的定位参考，保证各段轴颈的旋转中心完全重合，避免后续装配出现偏心卡顿的问题。主体主轴采用拉伸凸台命令生成基础圆柱轴体，轴体两端根据装配需求做了适配结构设计，一端预留动力输出的装配位，另一端做轴端限位结构，所有轴段的过渡位置均做了微小圆角处理，模拟真实机加工的倒角工艺，避免应力集中的同时还原零件的真实加工特征。沿主轴轴向依次排布的四组曲柄销与平衡配重结构是建模的核心部分，每一组曲柄都先绘制垂直于主轴轴线的基准面，在基准面上绘制曲柄的截面轮廓，通过拉伸命令生成单个曲柄实体后，以主轴轴线为阵列中心做等角度环形排布，保证相邻曲柄的相位差完全符合蒸汽引擎的做功顺序设计，确保动力输出的连续性。配重块的轮廓经过反复调整，在满足动平衡要求的前提下简化了非关键区域的造型，既保证模型符合工程设计逻辑，也避免了不必要的特征增加导致模型冗余。材质渲染阶段，整体零件赋予了哑光金属钢材质，调整材质的粗糙度与金属度参数，还原普通碳素结构钢经机加工后的表面质感，背景采用淡蓝色纯色背景搭配柔和的环境光，通过多角度的光源布置打亮曲柄与主轴的衔接位置，清晰展现各部分的结构层次与装配关系，没有添加多余的装饰元素，完全服务于结构展示的需求。整个模型的设计思路围绕蒸汽引擎的实际工作场景展开，所有结构尺寸都参考小型蒸汽引擎的常规参数比例设定，没有脱离实际工程需求的夸张设计，既可以作为蒸汽引擎原理演示的教学展示模型，也可以作为相关动力部件设计的参考基础，帮助设计者快速理解曲轴的结构逻辑与动力传递原理，各特征的建模顺序完全遵循真实零件的加工流程，从基础轴体到曲柄结构再到细节倒角，还原了机械零件从毛坯到成品的加工逻辑，具备较强的工程参考价值。
