修正尺寸版17寸摩托车前轮总成设计

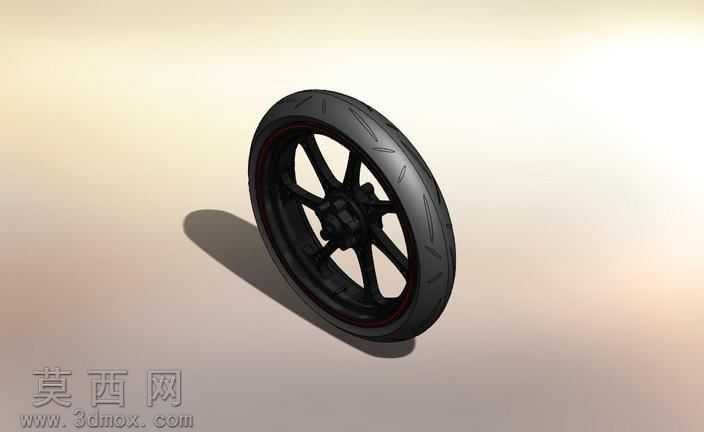

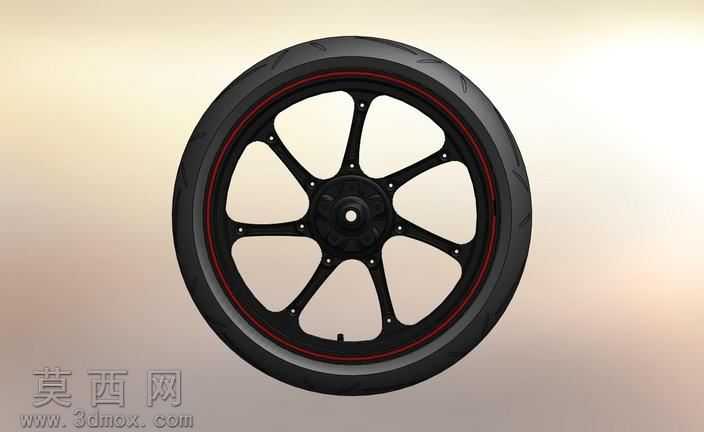

本作品为经过尺寸校准修订的17寸摩托车前轮三维建模成果，建模过程依托参数化三维设计软件完成，全程以真实量产17寸摩托前轮的实测尺寸为基准，修正了早期版本轮辋直径偏差、辐条安装位错位的问题，确保各部件尺寸符合通用配套标准。建模阶段先搭建前轮的整体参数骨架，以轮轴中心为全局坐标原点，先绘制轮辋的环形闭合轮廓，通过旋转凸台命令生成轮辋基础基体，再根据17寸轮辋的标准槽位尺寸，切除出轮胎安装的胎圈座、气门嘴过孔等结构，保证轮辋部分的截面弧度、槽深完全匹配常规17寸真空胎的安装需求。轮毂部分采用多辐条式轻量化结构设计，先绘制单根辐条的渐变截面轮廓，通过圆周阵列命令生成均匀分布的辐条结构，辐条与轮辋衔接处做平滑圆角过渡，既降低应力集中风险，也还原了量产轮毂的流线造型；轮毂中心的轴承安装位、刹车盘连接螺孔、轮轴通孔均按照标准配合尺寸建模，预留了合理的装配公差间隙。轮胎部分通过扫描命令生成胎体基础曲面，再在胎面绘制纵向排水槽、横向防滑花纹的轮廓，通过切除命令生成完整的胎面花纹结构，胎侧与轮辋贴合的部位做了适配的弧度处理，保证装配后胎圈与轮辋完全贴合。材质与渲染阶段，轮毂部分赋予哑光黑色金属烤漆材质，调整材质的粗糙度、反光度参数还原烤漆的细腻磨砂质感，轮辋边缘添加细窄的红色装饰条材质提升视觉层次感；轮胎部分赋予高粗糙度的黑色橡胶材质，添加细微的颗粒质感模拟橡胶轮胎的真实触感，场景内添加柔和的漫射光源，投射出柔和的接地阴影，直观呈现前轮装配完成后的整体视觉效果。整体建模过程严格遵循尺寸准确的修订原则，所有结构均经过尺寸校验，可直接用于摩托改装方案展示、整车装配干涉检查、3D打印样件验证等场景，各部件的装配关系清晰，没有出现结构重叠、配合错位的问题，完整还原了17寸前轮的真实结构形态。
