430-440MHz频段超高频螺旋通讯天线结构

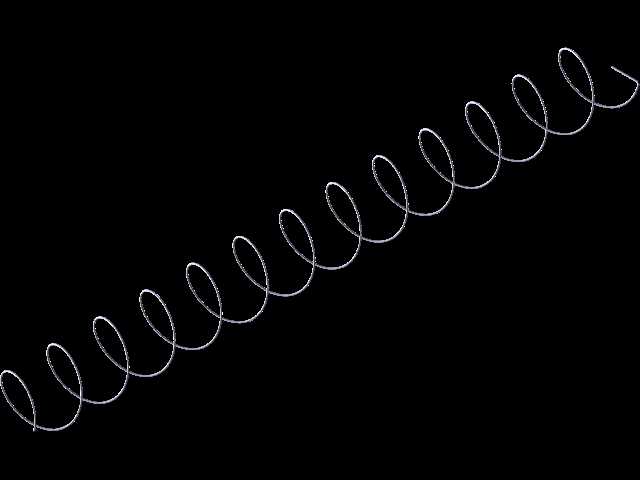

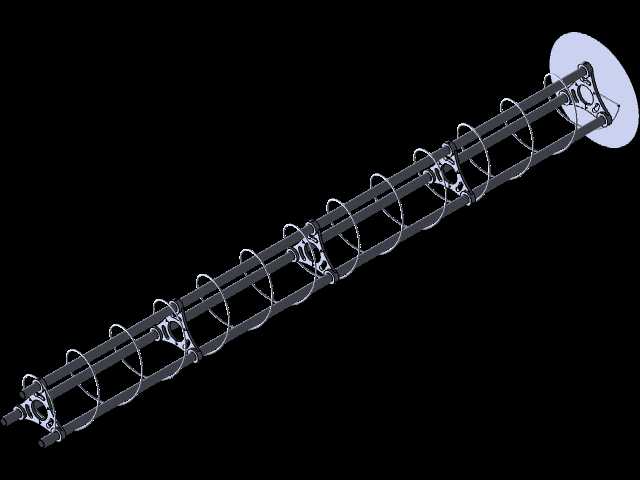

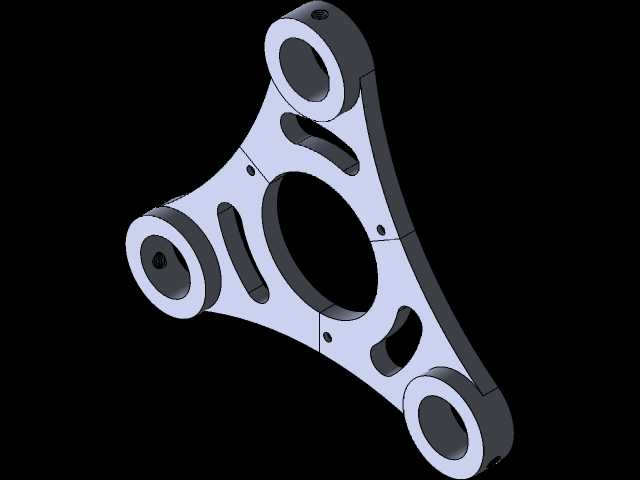

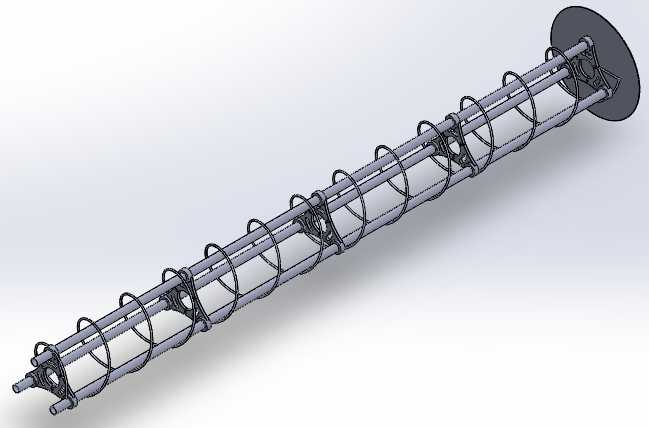

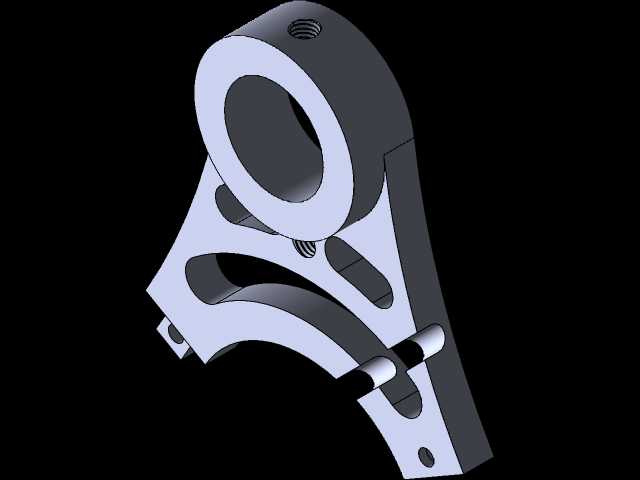

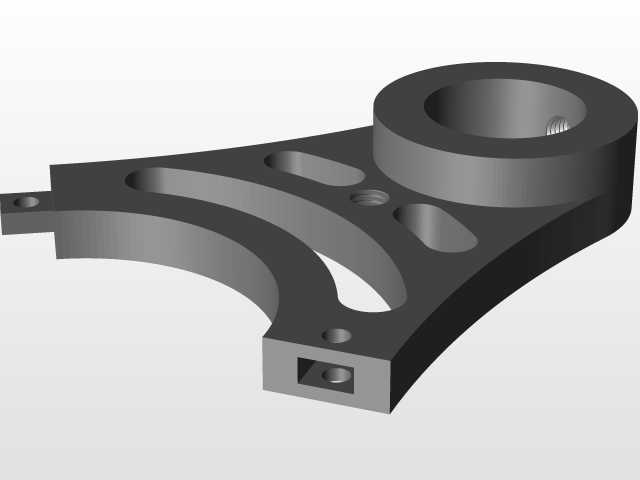

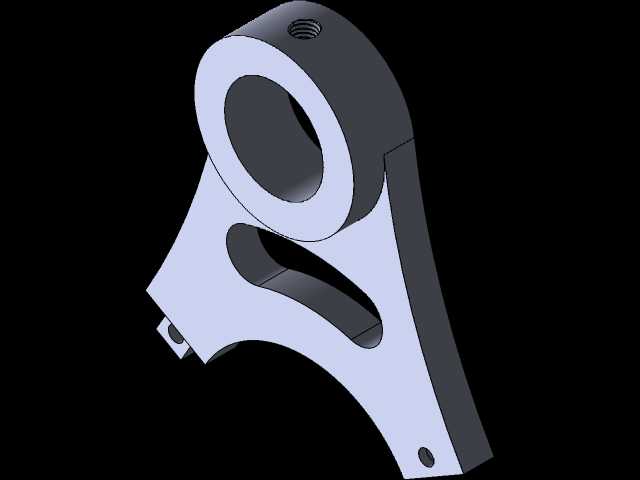

这类螺旋天线主要适配430-440MHz的超高频通讯频段，在工业数传、业余无线电通讯、野外测控站点、厂区无线信号覆盖场景中应用广泛，核心作用是完成射频信号的收发转换，将馈线传输的导行电磁波转化为空间传播的自由电磁波，同时也能将空间中的对应频段电磁波捕获后转化为导行信号传输至接收设备。从结构设计来看，该天线采用轴向模螺旋的经典构型，螺旋线绕制在多根平行的支撑骨架上，骨架间通过间隔布置的镂空固定支架做径向定位，既保证螺旋线的螺距、螺旋直径参数保持一致，避免因结构形变导致天线谐振频率偏移、增益下降，也能尽可能降低支撑结构本身对信号辐射的遮挡影响。天线尾端设置的圆形反射板是核心功能结构之一，能够将螺旋向后辐射的信号反射至前向主瓣方向，有效提升天线的前向增益，同时抑制后向信号干扰，优化前后比参数。在安装边界上，天线的反射板侧为安装固定端，预留了标准的射频接头安装位，可直接适配常规的N型或SMA型射频馈线接头，安装时需保证反射板与安装载体表面贴合固定，整体安装后天线轴向需对准信号覆盖的目标方向，周边避免大面积金属遮挡，否则会造成辐射方向图畸变，影响通讯距离与信号稳定性。设计过程中需要重点控制螺旋线的总长度、每一圈的螺距精度、螺旋直径的一致性，这些参数直接决定天线的中心谐振频率、驻波比与带宽表现，支撑骨架选用低介电常数的非金属材质，减少介质损耗带来的增益损失，固定支架做镂空减重处理，同时保证足够的结构强度，满足户外安装场景下的抗风、抗振动要求，避免长期使用后结构移位导致电气性能下降。这类螺旋天线相比普通的鞭状全向天线，在对应频段下具备更高的增益，定向辐射特性更适合点对点的数传通讯场景，结构强度也更适配野外、工业厂区等复杂环境的长期使用需求。
