13.56MHz矩形铁氧体NFC射频天线结构

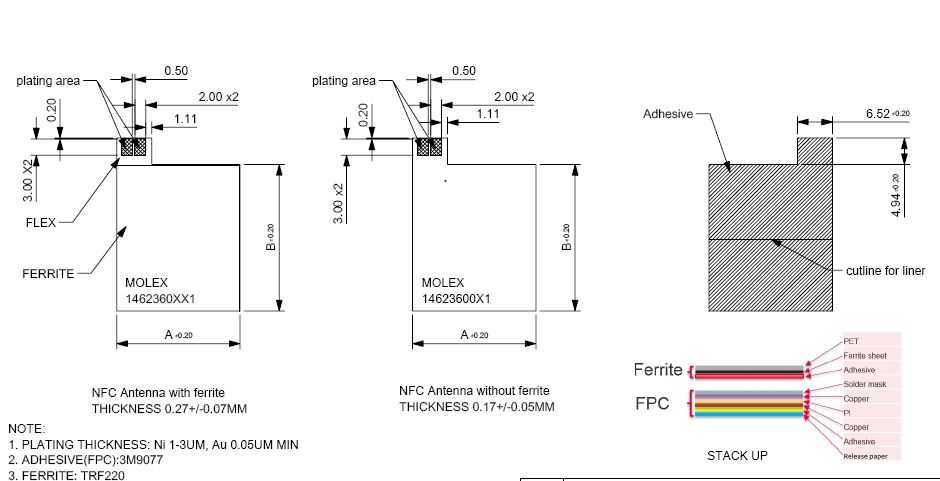

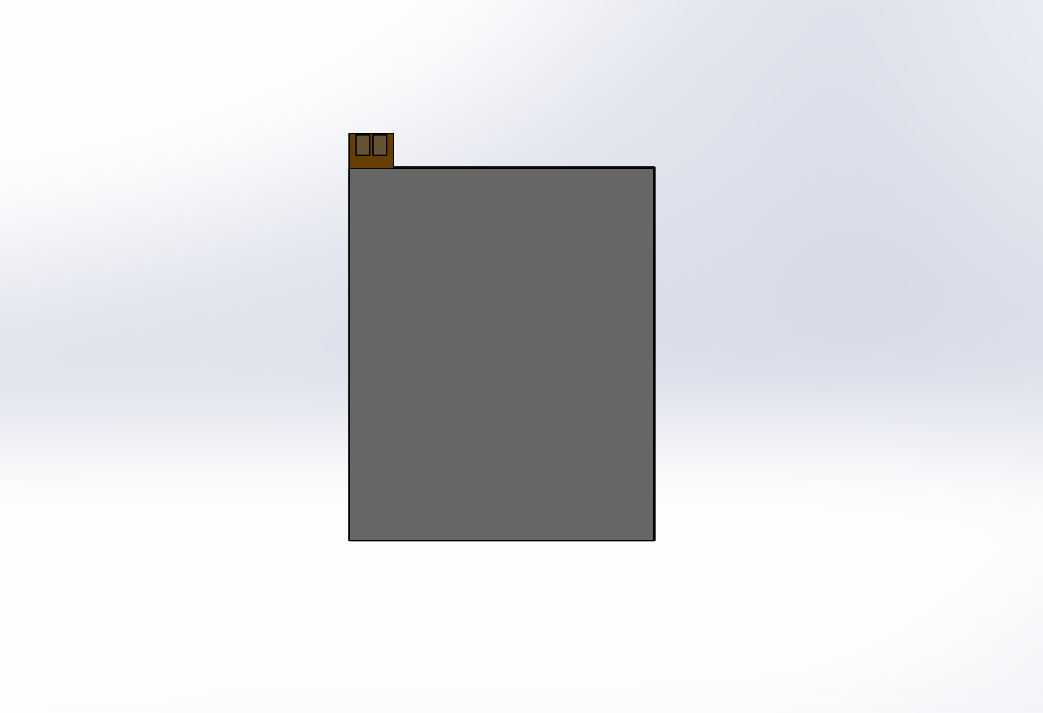

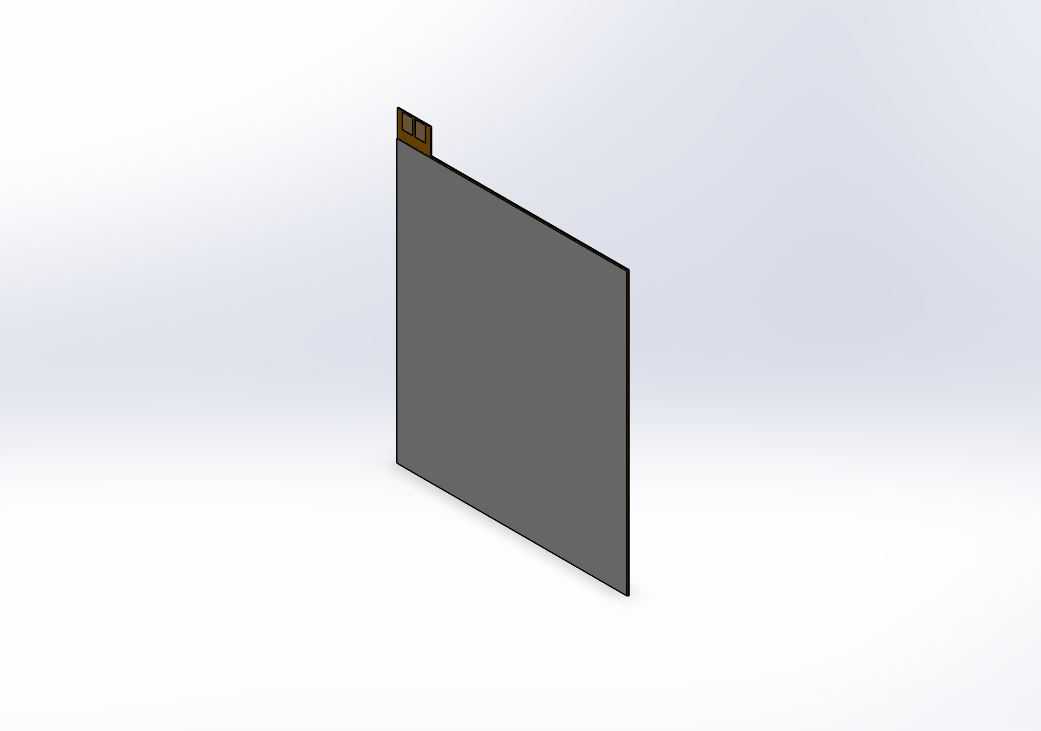

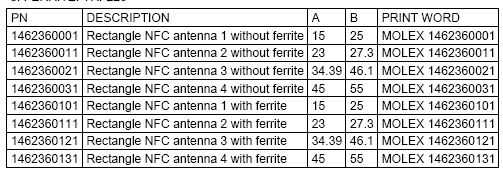

在非接触射频识别终端的结构设计环节，天线的选型与布局直接决定了读卡成功率与设备适配性，这款13.56MHz矩形NFC天线，是针对EMV支付场景优化的专用射频部件，目前广泛应用在商用POS终端、自助缴费机、门禁读卡模块、智能柜身份识别单元等需要近距离非接交互的设备中。从结构设计逻辑来看，这款天线采用薄型矩形片式构型，整体为扁平直角矩形结构，厚度控制在毫米级，边缘做了细微的倒角处理避免装配时刮伤周边结构件，天线基材一侧集成了铁氧体层，这一设计的核心作用是抑制金属背壳对射频磁场的涡流损耗，当终端设备内部存在金属结构件、金属电池仓或者金属中框时，铁氧体层可以将射频磁场约束在天线读卡侧，避免磁场向设备内部泄露衰减，大幅提升金属外壳设备的读卡耦合效率，缩小读卡盲区。天线顶端预留了窄条状的馈电接出端，引脚采用标准焊盘设计，在整机装配时，该馈电端可以直接通过FPC排线焊接到射频读卡芯片的匹配电路端，不需要额外定制转接结构，安装边界上，天线整体为规整矩形，没有外凸的异形结构，长宽尺寸适配多数手持终端、桌面式读卡设备的内部预留空间，既可以贴合在设备外壳内壁的读卡标识区域安装，也可以嵌入到设备面板的夹层中，安装时仅需要在天线背面贴合双面泡棉胶即可完成固定，不需要额外设计卡扣或者螺丝固定柱，能有效压缩整机的结构堆叠空间。从实际功能表现来看，该天线的工作频段精准匹配13.56MHz的NFC通用频段，支持ISO/IEC14443非接触式通信标准，可适配符合Europay、MasterCard、Visa规范的非接支付卡读写，也能兼容常规的NFC标签、门禁卡、身份证识别模块的射频交互需求，在实际装机测试中，带铁氧体层的结构相比普通无铁氧体的PCB天线，在金属外壳设备上的读卡距离可以提升40%以上，同时能有效降低周边金属部件对读卡角度的限制，用户不需要刻意调整卡片角度即可完成识别。在建模还原过程中，需要重点关注天线的整体厚度公差、馈电端的位置精度以及铁氧体层与天线线圈的层叠关系，避免建模时忽略层间间隙导致装配时出现干涉，同时天线的外轮廓直角边需要保证直线度，贴合安装时才能与设备内壁完全贴合，避免出现翘边导致的磁场分布偏移。
