多槽位壁挂式理线安装支撑构件

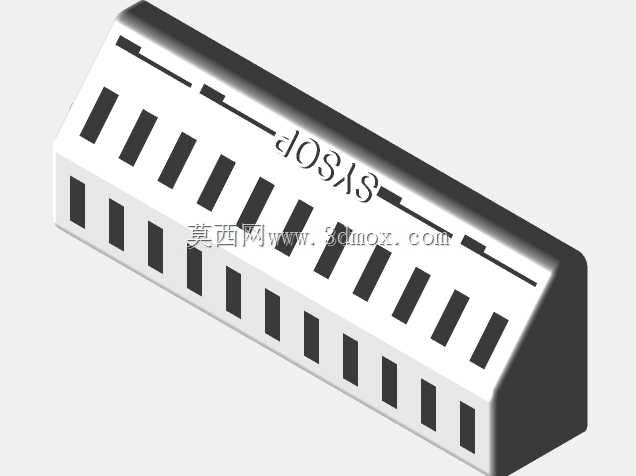

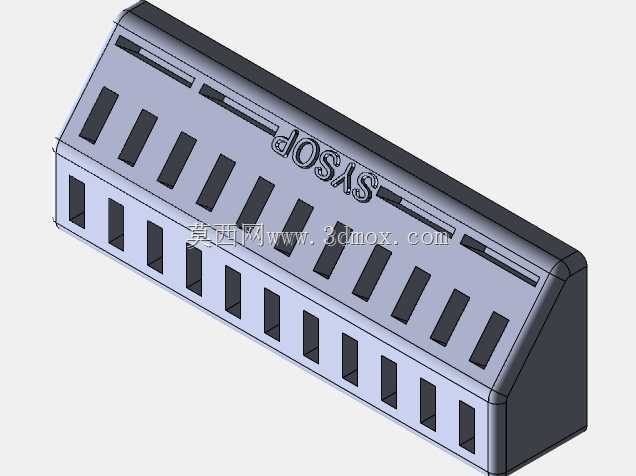

这款壁挂式支撑构件主要面向弱电布线、桌面外设收纳、小型工控模块壁挂安装场景设计，日常在工位桌面侧边、机柜内壁、设备旁侧立面安装使用时，可同时容纳多根同规格线材或小型插接模块的有序排布，避免布线杂乱带来的维护干扰、线材拉扯松脱问题。从结构设计来看，构件整体采用直角三角截面的楔形主体，背部为完整平直安装面，可完全贴合墙面、型材立面、设备壳体平面，安装后不会出现局部翘曲导致的受力不均问题；正面与顶面排布两排等距矩形槽位，槽位边缘做了微小倒角处理，既可以让线材卡入后不会被锐边割破绝缘层，也能让小型插接模块顺着槽位滑入后获得侧向限位，不会因设备运行振动出现移位。设计阶段优先考虑了安装边界的适配性，构件背部平直段预留了足够的打胶或螺丝固定空间，不需要额外搭配转接件即可直接固定在常见的铝型材立面、冷轧钢板机柜壁、木质工位板甚至光滑墙面上；整体外轮廓做了全周圆角处理，安装在人员易触碰的工位区域时，不会因尖锐棱角造成磕碰损伤。槽位的排布间距经过实际布线验证，相邻槽位之间的筋条宽度兼顾了结构强度与操作空间，卡入线材时不需要过度掰开筋条即可完成操作，长期使用也不会出现筋条断裂、槽位变形的问题；构件底部为封闭端面，卡入的线材或模块不会从底部滑脱，顶面的槽位可作为线材引出的导向口，让布线走向保持顺直，减少线材弯折带来的信号衰减或寿命损耗。不同于普通平面式理线架，这款楔形结构的构件在壁挂状态下，正面槽位带有微小的仰角，操作人员站在安装面正前方即可清晰看到所有槽位的排布状态，插拔线材、调整模块位置时不需要刻意俯身或歪头寻找槽位，日常维护操作的便利性更高。构件的壁厚设计做了针对性优化，背部安装面壁厚略大于槽位筋条厚度，既保证了固定后的整体承重能力，也不会因整体壁厚过大造成材料浪费，安装后突出安装面的尺寸控制在合理范围，不会过多占用通道或操作空间，在狭小的设备间隙、工位侧边安装也不会出现干涉问题。
