快拆式自锁紧弹簧夹结构设计

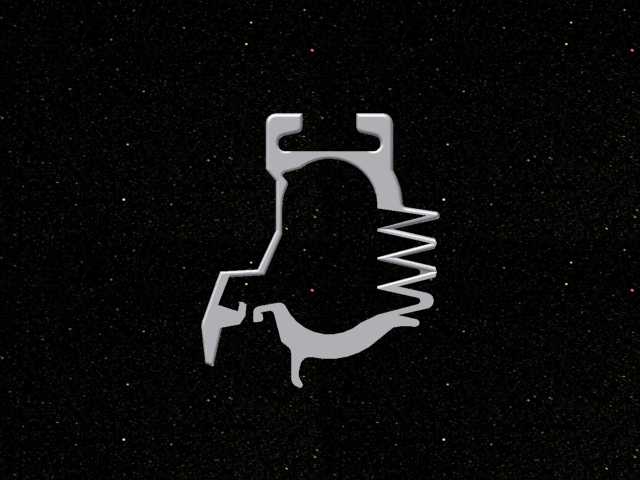

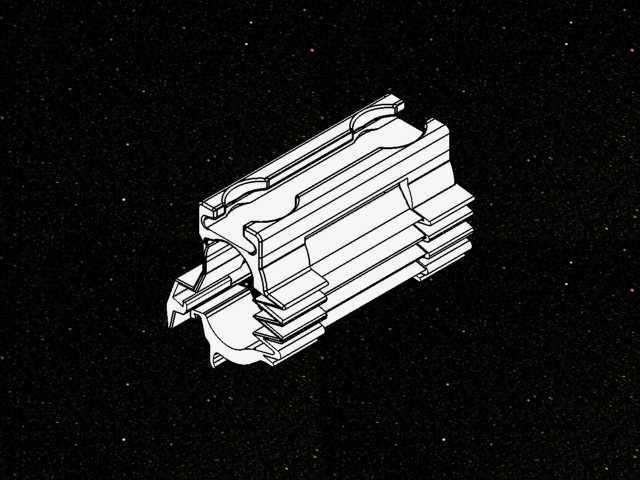

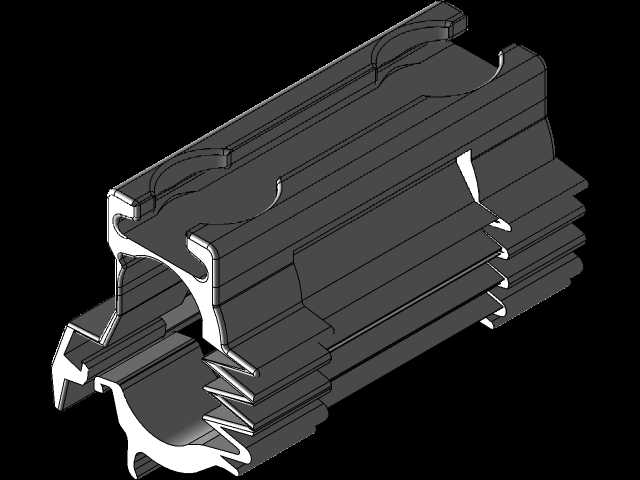

这类弹性夹件常被用在需要频繁拆装、快速定位的工装工位上，比如小型电子元件组装治具、3D打印快换喷头模组、桌面级加工设备的工件预定位环节，替代传统螺丝锁紧的繁琐操作，能大幅缩短工位换型的辅助时间。从结构上看，整体采用一体化弹性开槽设计，没有额外的铰接销轴或锁紧螺钉，依靠自身材料的弹性形变实现夹紧与松开动作，零件数量仅为单件，加工时只需通过线切割或金属3D打印一次成型，后续仅需做开口处的去毛刺处理，装配环节完全省去多零件拼接的公差匹配工作。设计时特意将夹体两侧做了对称的楔形导向槽，当夹件沿安装座推入时，导向斜面会先引导夹体产生微量弹性扩张，待卡入安装位的环形凸台后，弹性力自动回弹实现轴向锁紧，不需要额外操作锁紧件，推入即可完成固定。夹体内腔做了分段式的防滑齿结构，靠近开口端的齿形倾角更大，方便被夹持件快速插入，中段的齿形做了直角锁止面，当被夹持件受到向外的拉力时，锁止面会抵住工件表面，越拉夹体的收缩抱紧力越大，不会出现松脱滑脱的问题。夹体的外壁做了等距分布的散热槽，一方面是减少夹体与安装座的接触面积，在高温工况下能减少热量传导，另一方面这些槽也能作为弹性形变的余量空间，避免夹体反复开合后出现应力集中导致的断裂。安装边界上，夹体的最大外径控制在常规治具安装孔的通用尺寸范围内，轴向长度预留了足够的握持段，手动拆卸时只需捏住夹体尾端的按压位，向内轻推同时旋转很小的角度就能让锁止面脱离凸台，顺势即可拔出夹件，整个拆卸过程不需要借助额外工具，单手即可完成。夹体的开口缝隙做了渐变处理，靠近尾端的缝隙更小，保证整体结构刚度，靠近前端的缝隙稍大，提供足够的扩张量来适配一定公差范围内的工件直径，不需要严格控制被夹工件的外径精度，普通公差等级的圆棒类零件都能实现可靠夹紧。在长期反复使用的场景下，这种一体化结构没有易损的铰接点，也不会出现螺丝滑牙、弹簧失效的问题，使用寿命比传统多零件组成的夹子更长，维护时仅需定期清理夹齿缝隙里的碎屑即可，不需要更换附属配件。针对狭小安装空间的使用场景，夹体整体没有向外突出的操作手柄，所有操作受力点都在夹体自身的轮廓范围内，不会占用周边的安装空间，适合排布在密集的多工位治具上，不会和相邻的夹具产生运动干涉。
