MS27472方形法兰安装电连接器结构

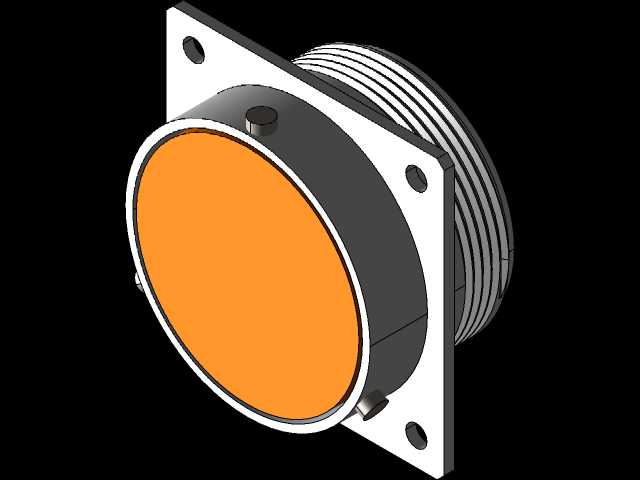

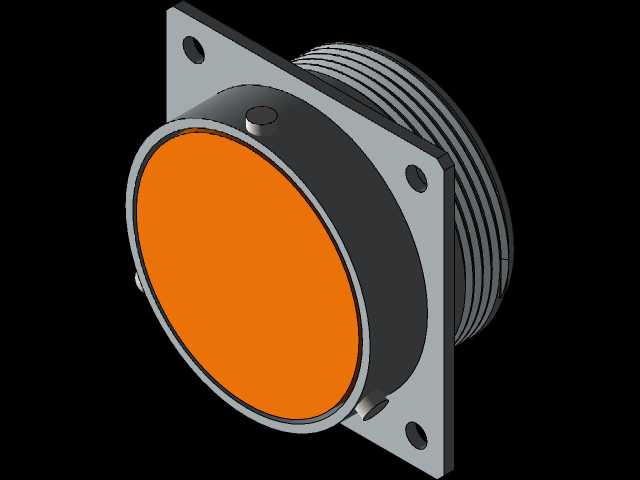

这款MS27472系列连接器，是面向严苛工业环境下电气连接场景开发的接插部件，日常在工业控制柜、户外机电设备、重型移动装备的信号与动力传输回路中十分常见，主要承担不同功能模块间的电路连通、信号传递作用，同时能在设备运行过程中抵御一定程度的振动、粉尘与潮气侵入，避免连接部位出现接触不良、电路断路的问题。从结构设计逻辑来看，该连接器采用方形法兰盘作为安装基准，法兰盘上预留四个对称分布的安装通孔，安装时可通过螺栓直接将连接器主体固定在设备舱壁、安装面板的预设开孔位置，安装边界清晰，法兰盘的方形轮廓能在螺栓锁紧后提供足够的抗扭转力矩，避免设备运行过程中连接器受线缆拖拽出现转动移位，保障接插部位的配合精度。连接器主体的外壳采用阶梯式圆柱结构，靠近法兰盘的外侧设置有连续的外螺纹段，该结构用于和配套的连接尾罩、线缆锁紧套配合，完成接入线缆的束紧与密封，不同直径的阶梯段对应不同的内部插芯容纳空间，可适配不同针数配置的接触件安装需求，无需额外改动外部安装尺寸就能覆盖同系列多种针数规格的产品，大幅降低设备面板的开孔通用性成本。前端的橙色密封端盖是该连接器的防护结构组成部分，在连接器未完成对接时，端盖可以完全覆盖内部插芯的安装腔室，阻挡加工现场的金属碎屑、切削液、粉尘进入接触件区域，避免插针插孔出现污染氧化导致接触电阻升高的问题，端盖与壳体之间采用嵌入式配合，拆装便捷，不会额外占用过多的安装空间。在实际选型适配过程中，该类连接器的安装开孔尺寸需要匹配法兰盘的内侧定位圆柱外径，安装时需保证法兰盘与设备面板之间贴合平整，必要时可加装密封垫片提升面板部位的防护等级，外侧螺纹段的长度预留了足够的尾罩安装余量，即使搭配带屏蔽层的粗线缆，也能顺利完成尾罩的旋合锁紧，不会出现螺纹啮合长度不足导致的松脱风险。壳体的棱角位置均做了小圆弧过渡处理，既可以避免安装过程中尖锐边角划伤操作人员，也能减少应力集中，提升壳体在受冲击载荷时的结构强度，整体结构没有多余的冗余设计，所有外部结构特征都服务于安装固定、接插配合、防护密封这几个核心功能需求，完全符合工业电气连接部件的实用化设计导向。
