双边带安装孔金属弧形管夹固定件

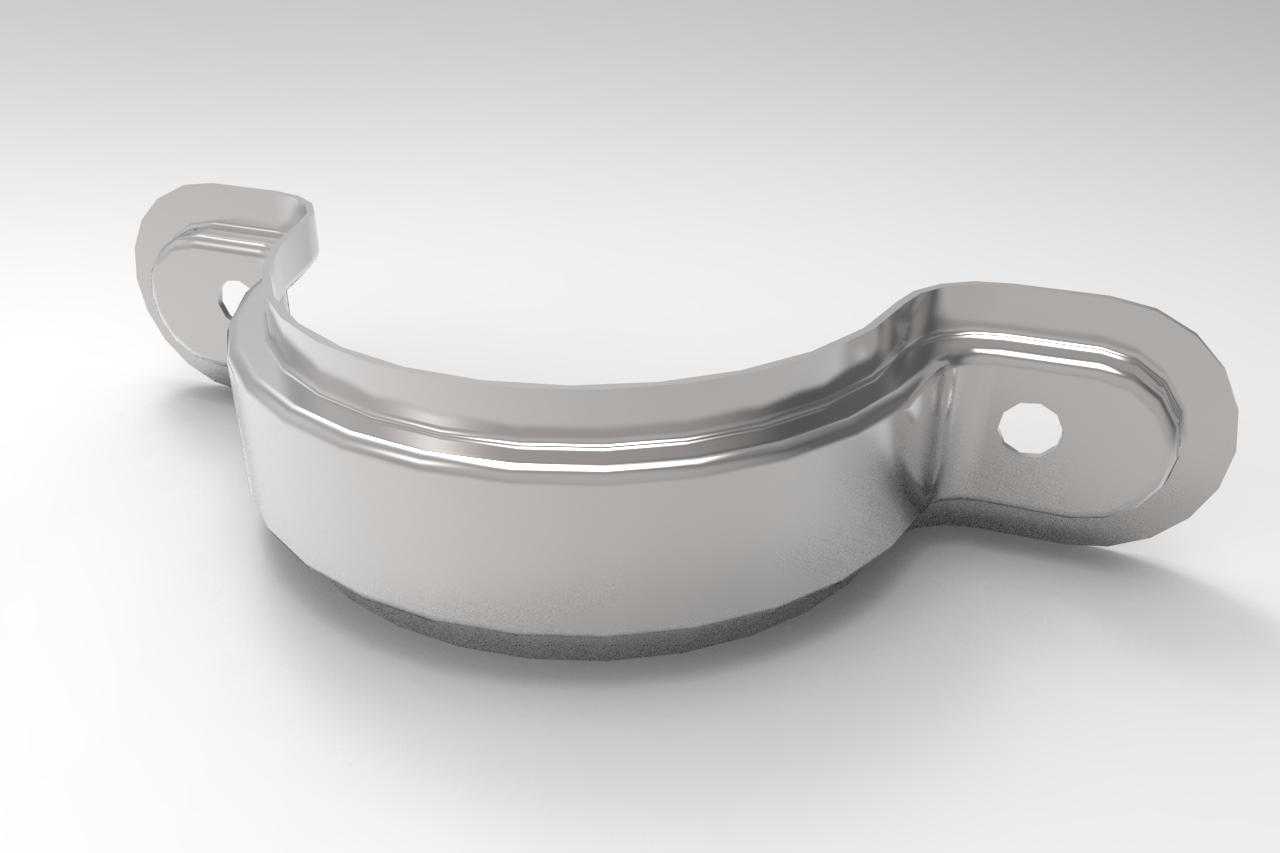

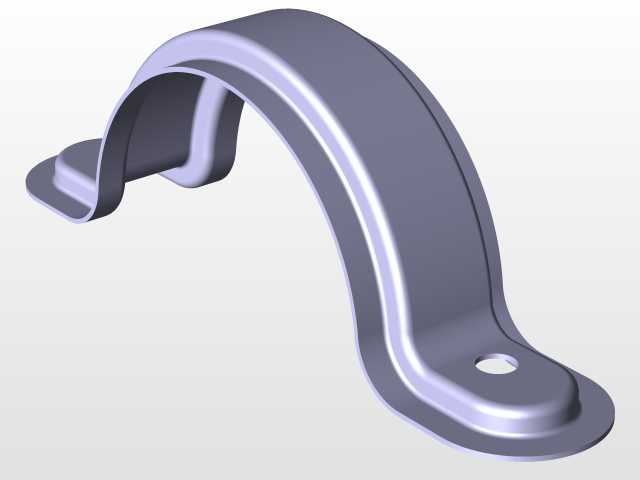

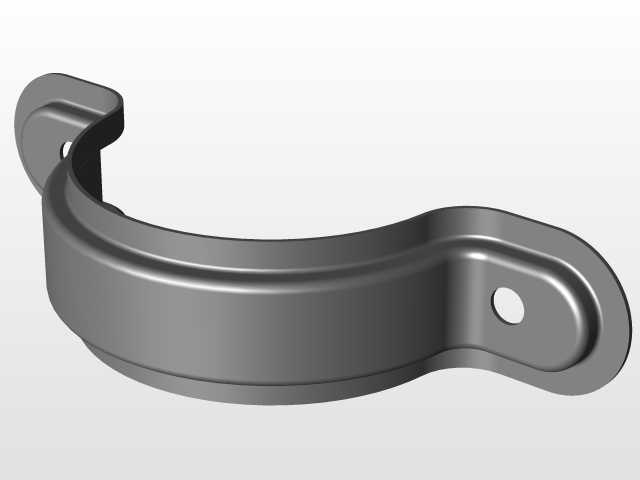

这类弧形双边带耳固定件，在民用给排水、工业流体管路布设、小型机电设备内部走线走管场景里应用极广，核心作用是将对应外径的圆管牢牢贴合固定在安装基面，避免管路受流体冲击、设备运行振动产生位移、磨损甚至松脱泄漏。从结构形态来看，主体采用半圆弧包容式设计，弧度与适配管材的外圆曲率完全匹配，安装后能与管壁形成大面接触，不会像窄边抱箍那样在管壁上形成集中压应力，对薄壁PVC管、薄壁金属管的友好度更高，长期使用也不会出现管壁被压瘪、割伤的问题。两侧延伸出的安装耳做了压型加强处理，平面度控制在合理公差范围内，耳片上预留的圆形安装孔适配常规自攻螺钉、膨胀螺栓或者机牙螺丝，安装时不需要额外做找平处理，直接贴紧基面拧入紧固件即可完成固定。设计阶段首先要确定适配的管材外径，这是整个零件的核心尺寸基准，圆弧内径要比管材外径大0.1到0.3毫米的装配间隙，既方便安装时快速卡入管材，又不会因为间隙过大导致夹持松动。两侧安装耳的中心距是关键安装边界尺寸，要匹配常规安装基面的预留孔位标准，耳片的厚度根据夹持管材的重量、振动工况做调整，常规轻型给排水管路使用1.2到1.5毫米厚度的不锈钢或者镀锌钢板冲压即可，若是工业高压管路、振动较大的空压机管路场景，厚度要提升到2毫米以上，同时在耳片与圆弧主体的过渡位置做圆角加强，避免长期受载出现应力断裂。零件边缘全部做了卷边或者去毛刺处理，安装时不会划伤操作人员的手部，也不会割伤管材外壁的防护层。表面处理根据使用场景选择，普通干燥室内环境用镀锌钝化处理即可，潮湿、有弱腐蚀的户外或者化工场景则采用304不锈钢冲压成型，不需要额外做表面涂层就能满足防锈要求。实际选型时，除了匹配管材外径，还要确认安装耳的孔位大小是否适配准备使用的紧固件直径，避免现场安装时出现孔位不对、螺丝穿不过去的问题，同时要核算固定点的间距，在管路接头、转弯位置两侧10厘米范围内必须设置固定点，直线段则根据管材刚度每50到80厘米设置一个固定点，才能保证管路布设的稳定性。
