车用三缸发动机曲轴结构设计

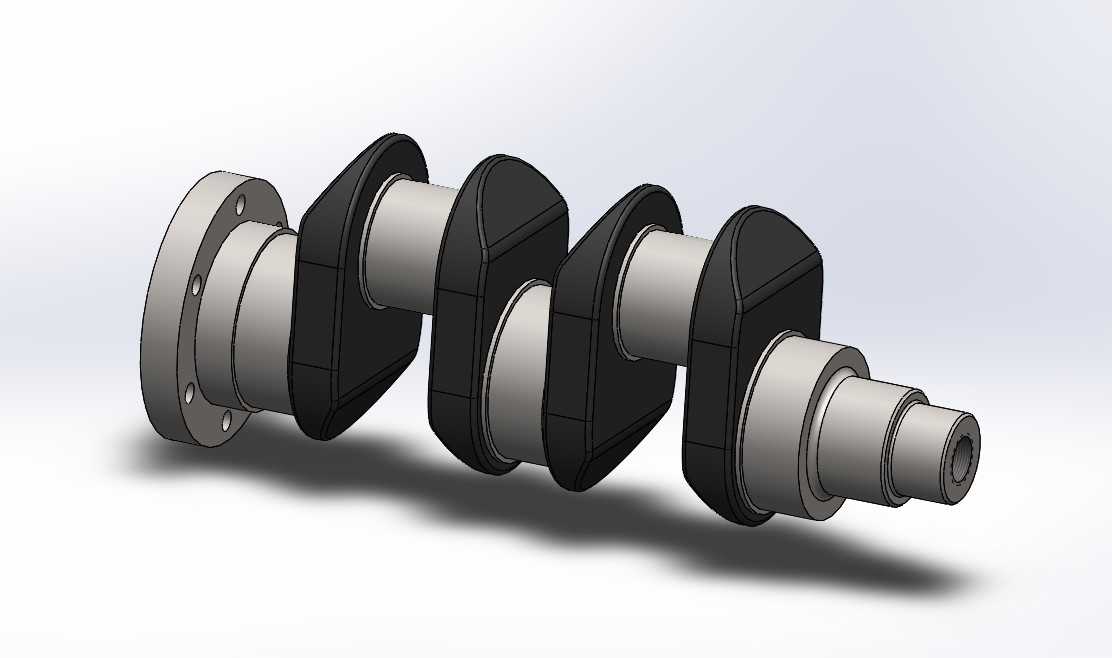

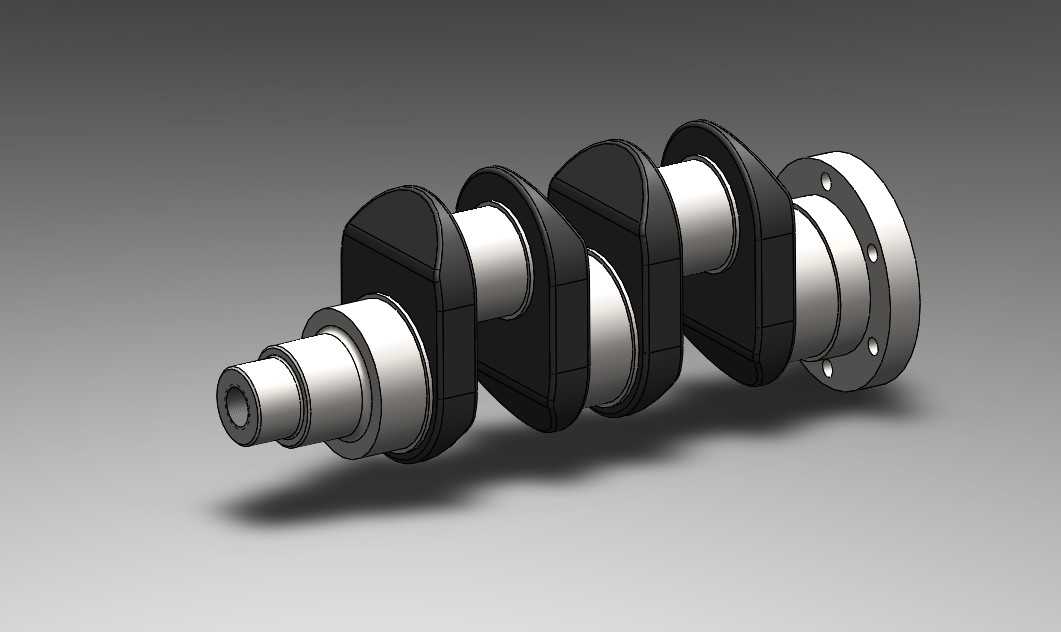

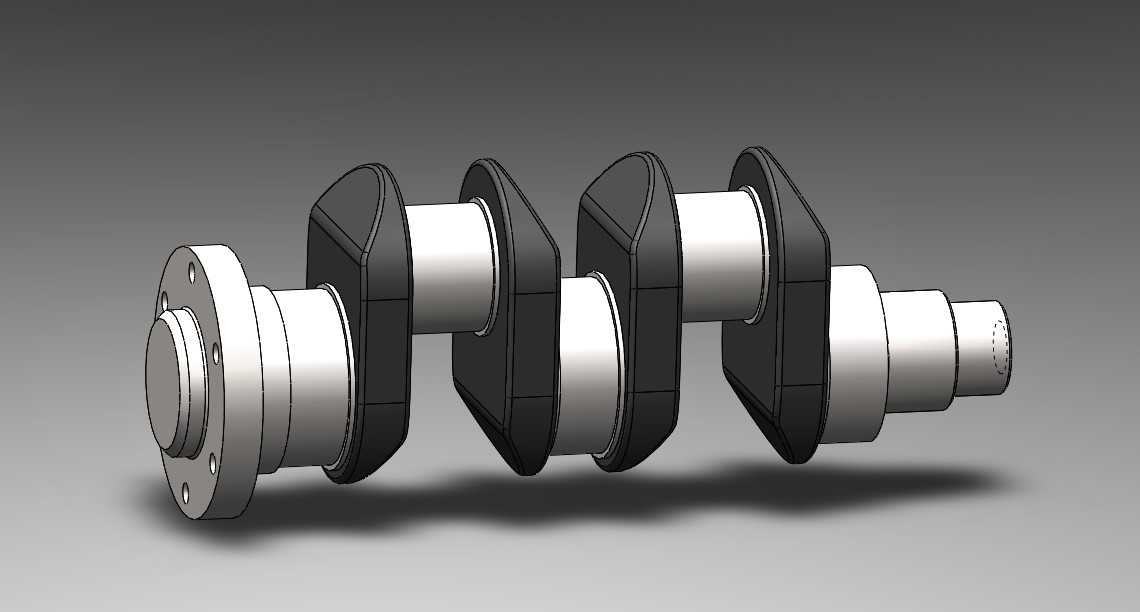

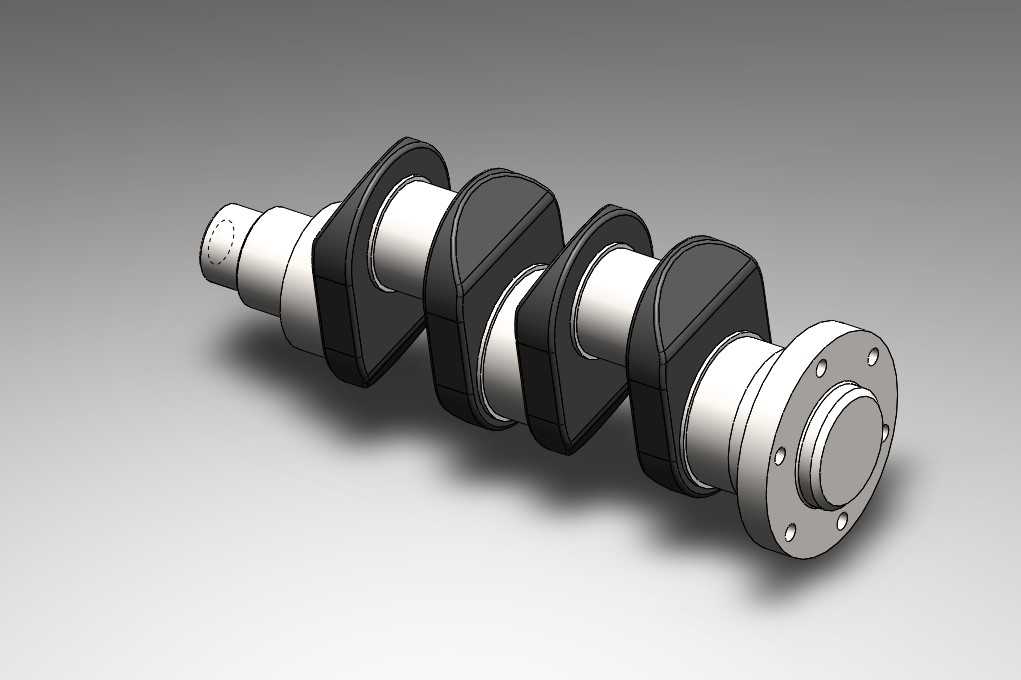

这款曲轴是直列三缸内燃机的核心动力转换部件，主要适配小排量乘用车、轻型货运三轮车以及非道路小型工程机械的动力单元，在整套动力系统中承担着将活塞往复直线运动转化为旋转扭矩输出的核心作用，直接决定发动机的运转平顺性、动力输出效率与整机使用寿命。从结构设计来看，该曲轴采用整体式锻造结构布局，沿轴向依次布置前端法兰安装段、三道主轴颈、三道曲柄销与平衡块集成结构、后端动力输出轴段，各轴颈之间通过圆弧过渡衔接，从根源上降低应力集中带来的疲劳断裂风险。前端法兰预留了均匀分布的螺栓安装孔，可直接匹配正时齿轮、皮带轮与启动端连接结构，安装时需保证法兰端面与轴颈中心线的垂直度公差控制在0.02mm以内，避免运转过程中出现正时偏差或前端附件抖动问题。三道曲柄销按照120度夹角均匀分布，能够抵消三缸机运转过程中的一阶往复惯性力矩，配合两侧与曲柄销一体成型的扇形平衡块，可将曲轴高速旋转时的不平衡量控制在工程允许范围内，减少发动机运转时的整机振动传递。各主轴颈与曲柄销表面均设计有高精度的磨削加工面，表面粗糙度要求达到Ra0.8以下，装配时需与轴瓦保持合理的配合间隙，保证压力润滑油膜能够稳定形成，避免高速运转时出现干磨烧瓦的故障。从安装边界来看，该曲轴的轴向总长度适配常规三缸发动机的缸体曲轴箱空间，主轴颈直径匹配对应规格的主轴承盖安装位，安装时需严格控制轴向窜动量在0.1-0.3mm区间内，既避免轴向窜动过大导致的前后端油封漏油，也防止间隙过小引发的热膨胀卡滞问题。后端输出轴段设计有密封安装位与动力连接结构，可直接对接飞轮总成或变速器输入轴端，将燃烧做功产生的扭矩稳定传递给传动系统。设计过程中充分考虑了不同工况下的受力特性，平衡块的配重经过反复迭代计算，既能够满足动平衡要求，也尽可能控制曲轴整体重量，降低发动机运转时的旋转惯量，提升油门响应速度。各润滑油道沿曲轴内部轴向与径向贯通，能够将主油道的压力润滑油精准输送到每个主轴颈与曲柄销的配合面，保证全工况下的润滑可靠性，即使在发动机高转速大负荷运转时，也能为各摩擦副提供充足的润滑冷却，减少磨损量，延长部件的维护周期。
