大疆幻影4无人机云台万向节锁结构

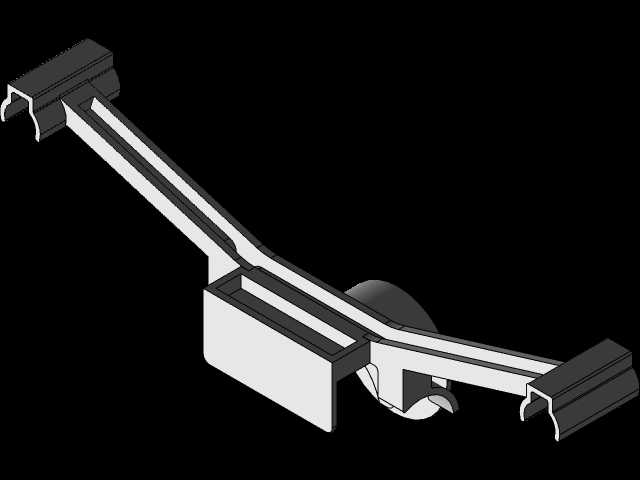

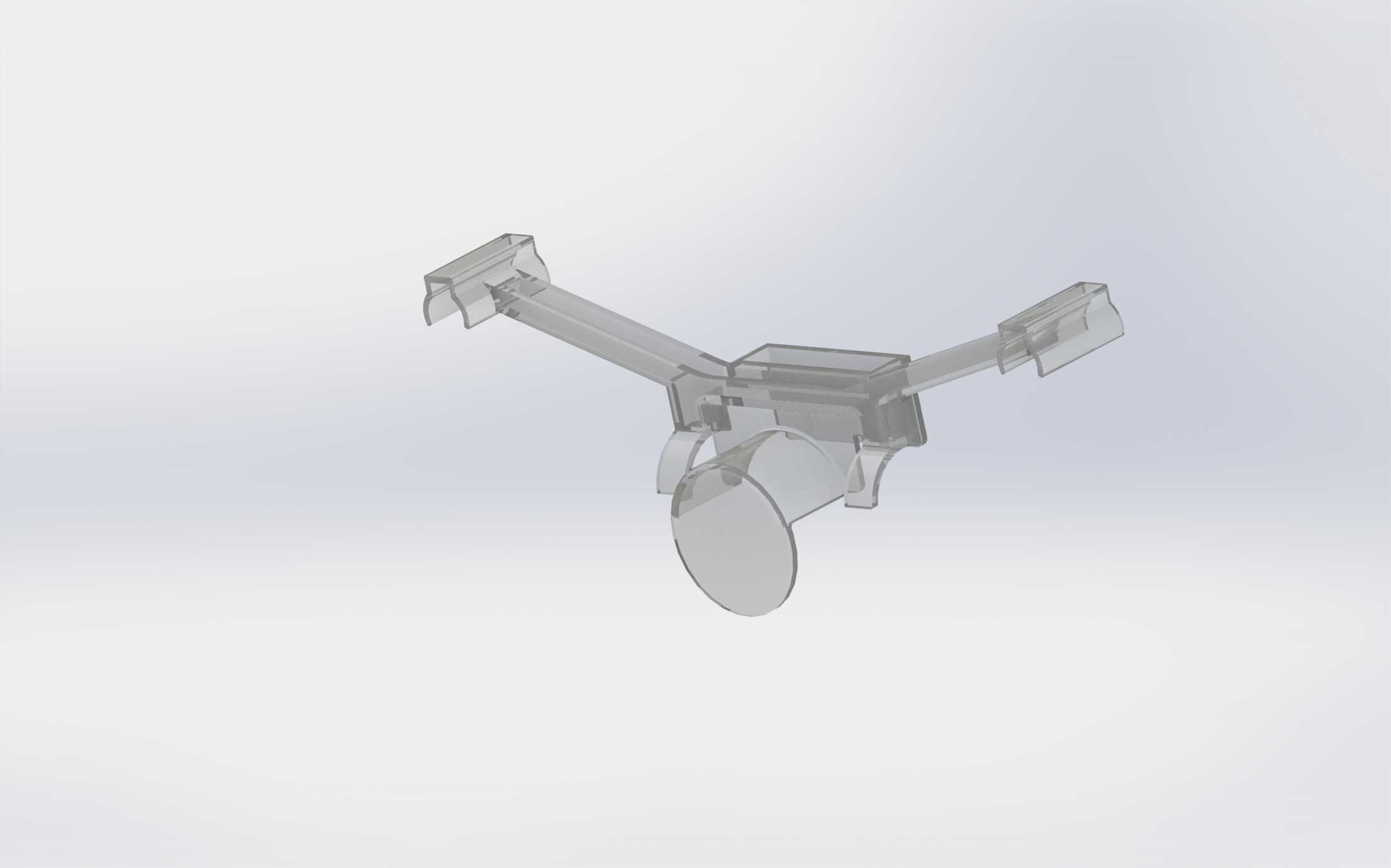

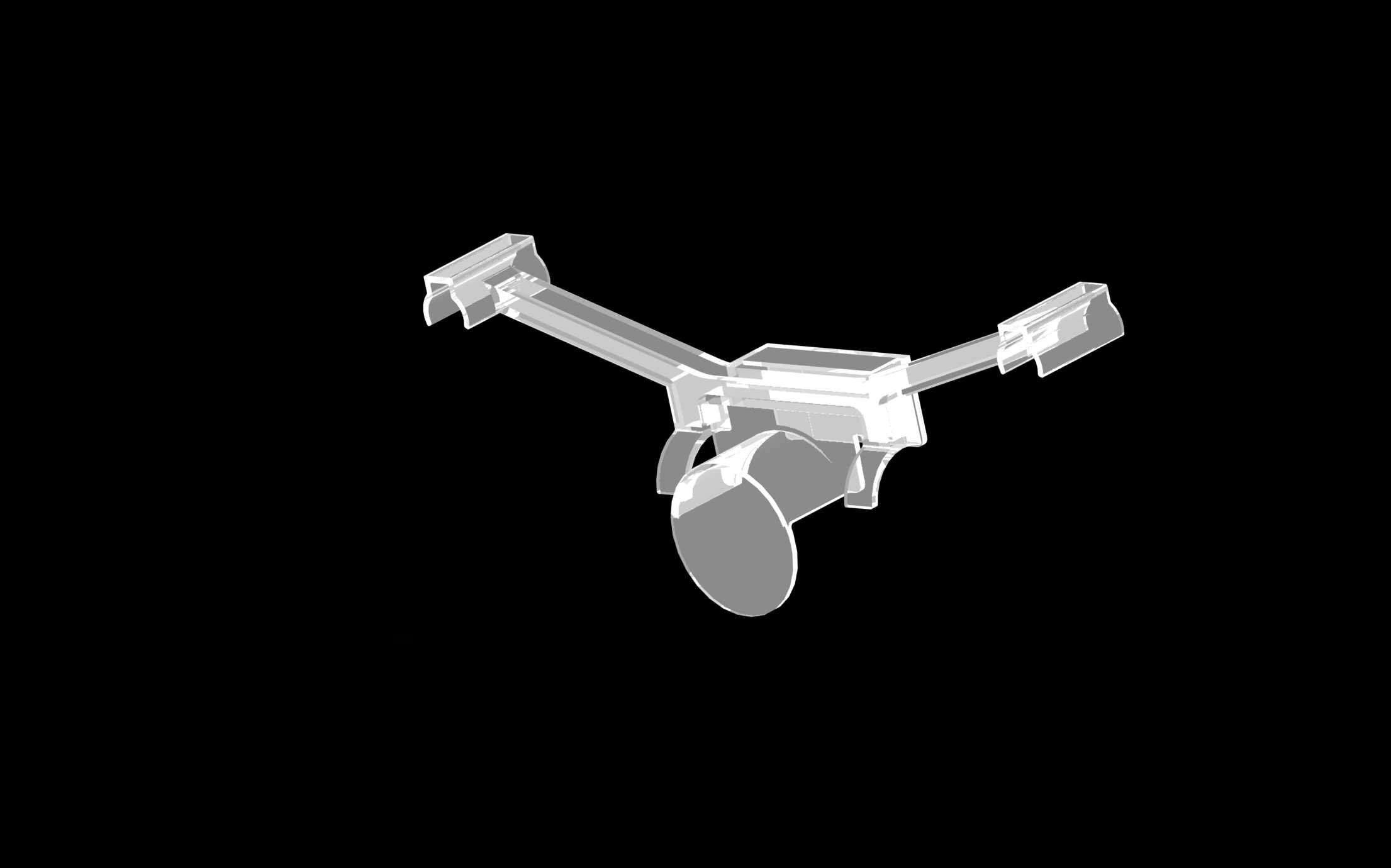

该结构件主要应用于消费级航拍无人机的云台防护场景，在无人机收纳、运输、非拍摄待机状态下，对云台万向节转动自由度进行刚性锁止，避免运输过程中云台轴臂受外力冲击出现偏移、磕碰，保护内置的精密伺服电机与成像传感器组件不受损。日常作业场景中，外场转场、设备装箱收纳时，该锁件可快速卡入云台对应卡位，无需额外绑带或防护泡棉，就能将云台与机身主体形成刚性连接，抵消路面颠簸、搬运晃动带来的不规则受力，尤其适合山地、林区等复杂外业环境下的设备转运需求。从功能特性来看，该锁件采用一体式卡接结构，无需额外紧固件，安装时对准云台轴臂的卡位与相机模组的限位槽轻推即可卡合到位，拆卸时轻扳锁体侧边的解锁拨位即可快速取下，全程单手即可操作，不会对云台表面的阳极氧化层、镜头镜片造成刮蹭。锁体与云台接触的所有卡位都做了贴合轴臂曲面的仿形设计，卡合后无旷量，不会在运输过程中因震动出现松脱，同时预留了镜头前端的避让空间，避免接触镜头镀膜区域。设计过程中优先考虑了轻量化需求，整体采用薄壁镂空结构，在保证锁止刚性的前提下尽可能降低自重，不会给无人机增加额外的负载负担；所有棱角位置都做了R0.5以上的圆角过渡，避免安装拆卸时划伤操作人员手部，也不会剐蹭无人机机身的复合材料外壳。安装边界方面，该锁件的三个卡爪分别对应云台俯仰轴臂、横滚轴臂与相机模组底座的三个限位点，安装时需保证无人机云台处于中位休眠状态，三个卡爪的对位公差控制在0.2mm以内，卡合后锁体与机身外壳的最小间隙为1.2mm，不会触碰机身的视觉定位传感器与散热开孔；锁体整体外轮廓不超出无人机机臂的折叠收纳边界，装箱时无需额外预留空间，可适配原厂收纳包的定制内衬卡位。结构受力层面，锁体的主受力筋沿三个卡爪的连线方向布置，可承受15N以内的侧向冲击力而不发生塑性变形，满足常规运输场景下的防护需求，同时材质选用与机身适配的轻质工程塑料，温度适应范围覆盖-10℃到45℃，在低温外拍环境下不会出现脆裂问题。
