可伸缩式激光测量设备三脚支撑支架

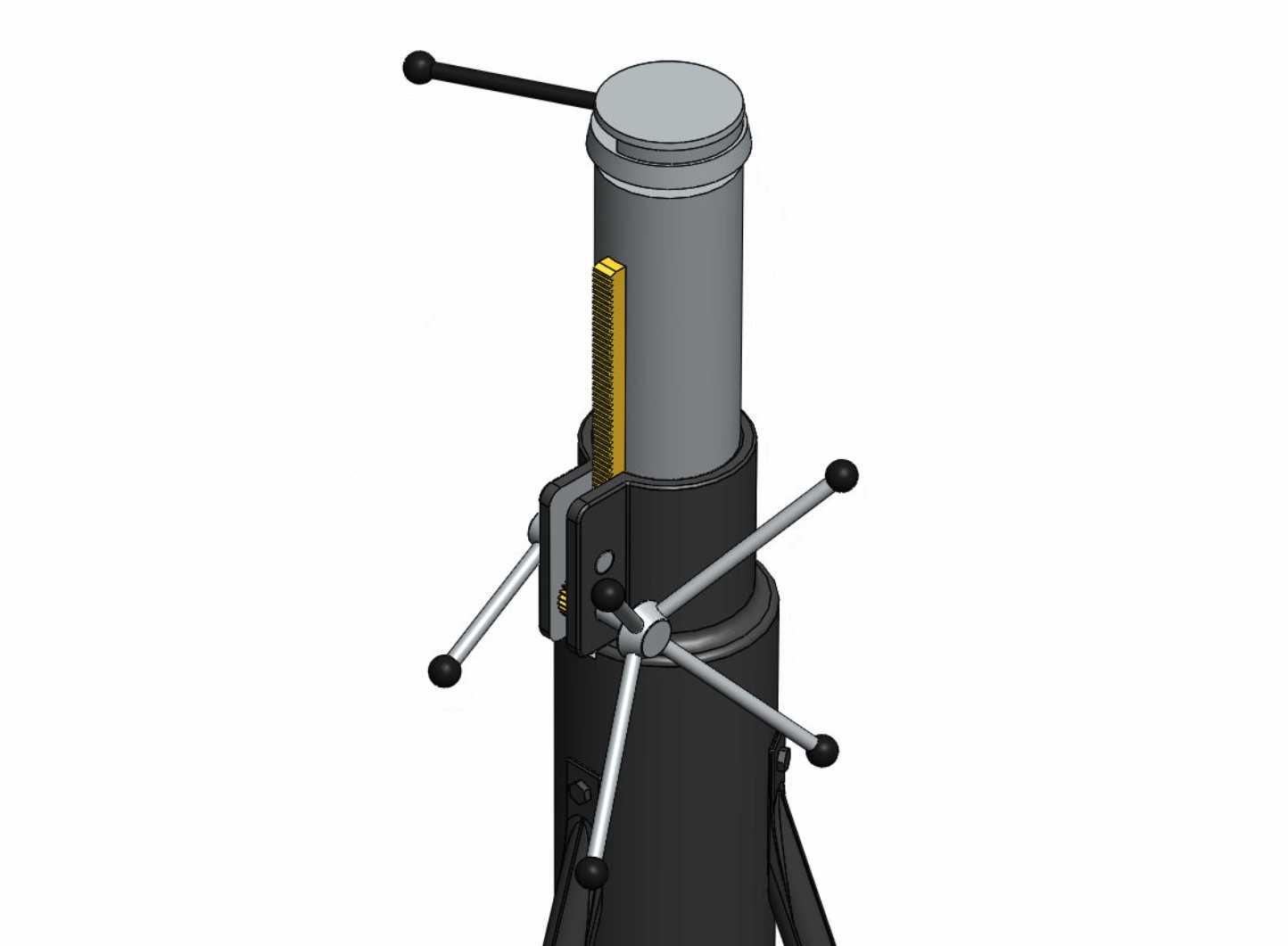

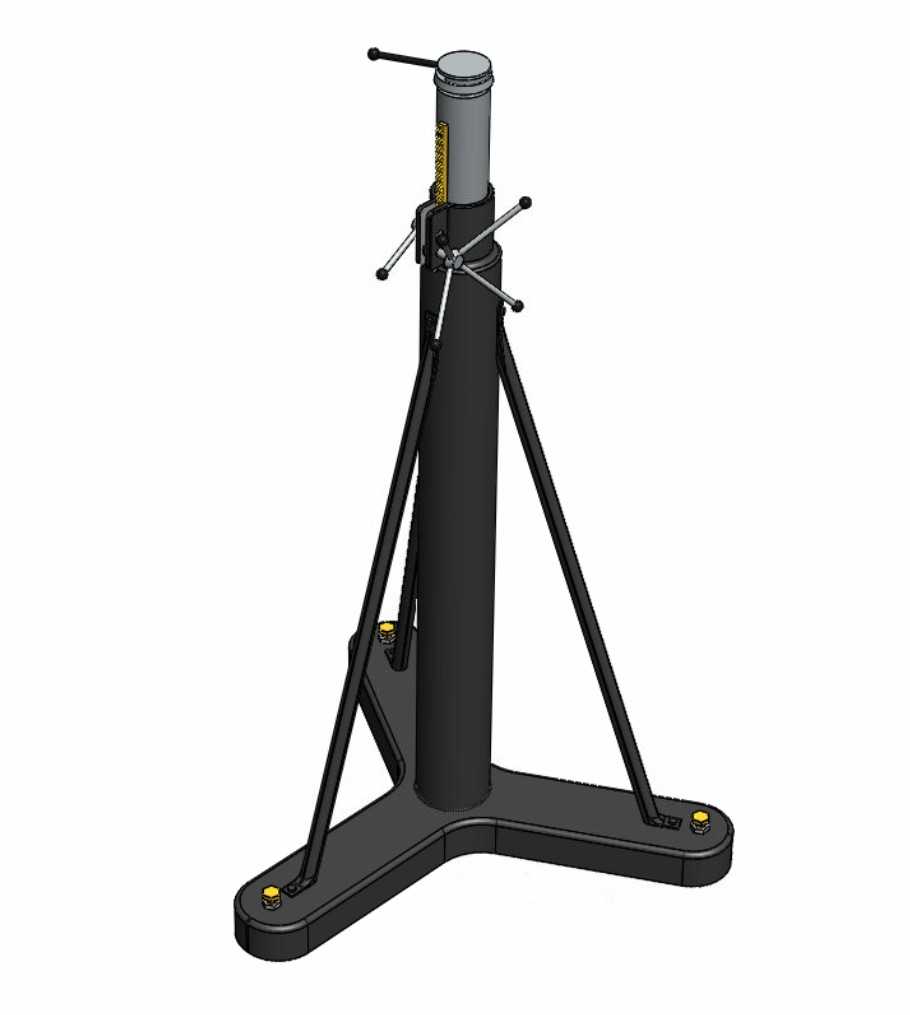

在大型装备制造现场的精密尺寸检测环节，激光跟踪仪的架设稳定性直接决定了大尺寸空间测量的精度冗余，这类三脚支撑支架正是为现场测量场景设计的专用承载工装。不同于实验室固定检测台的刚性安装需求，车间现场的地面往往存在平整度偏差、局部坡度甚至临时铺设的钢板接缝，支架的三腿展开结构可以在不额外铺垫调整垫铁的前提下，通过单腿的独立高度微调快速找正水平，单腿底部的接触盘增大了与地面的接触面积，即便在环氧地坪、水泥地面甚至带轻微油污的车间地面上，也能避免测量过程中出现支架滑移沉降。支架的核心承载段采用多级伸缩立柱结构，不同于普通相机三脚架的薄壁圆管锁紧结构，该立柱的每级伸缩段都配有对称布置的锁紧手轮，双侧锁紧的结构可以避免单手柄锁紧带来的立柱偏载，当测量设备架设到最高位置时，立柱的配合段预留了足够的导向长度，不会因为伸出量过大出现悬臂晃动，能适配从地面零部件检测到两米高度范围内的整机形位公差测量需求，操作人员可以根据被测工件的检测高度快速调整立柱伸出长度，无需额外垫高或俯身操作。从结构设计逻辑来看，三脚支撑的铰接点设置在立柱底部的三角基座上，每根支腿都带有斜向加强杆连接到立柱中下部，形成稳定的三角桁架结构，当支腿完全展开时，支撑半径覆盖到立柱中心外足够距离，即便操作人员不小心碰到支腿，整个支架的重心也始终落在三脚支撑的投影范围内，不会出现设备倾覆风险。支腿收拢后可以快速收纳，整体外形尺寸适配常规的设备转运箱，方便检测人员在不同车间、不同厂区的外场检测任务中携带转运。立柱顶端的安装接口预留了标准的设备连接法兰，不需要额外加工转接板就可以直接固定激光跟踪仪主机，法兰面的平面度经过精加工处理，安装后设备的基准面与支架轴线保持垂直，减少了安装带来的初始角度误差。在实际使用场景中，这类支架不仅可以承载激光跟踪仪，也可以搭配转接板安装靶球座、便携式测量臂等其他检测设备，在风电叶片检测、大型机床装配校准、航空结构件尺寸复测等场景中，都能提供稳定的架设基准，避免因为支架刚性不足带来的测量数据漂移，支腿的角度调节范围覆盖了从完全收拢到最大展开角度的区间，在狭窄的设备间隙中也可以通过调整单腿角度完成架设，适配复杂的现场检测空间。
