第二代H型四旋翼无人机中心机架结构

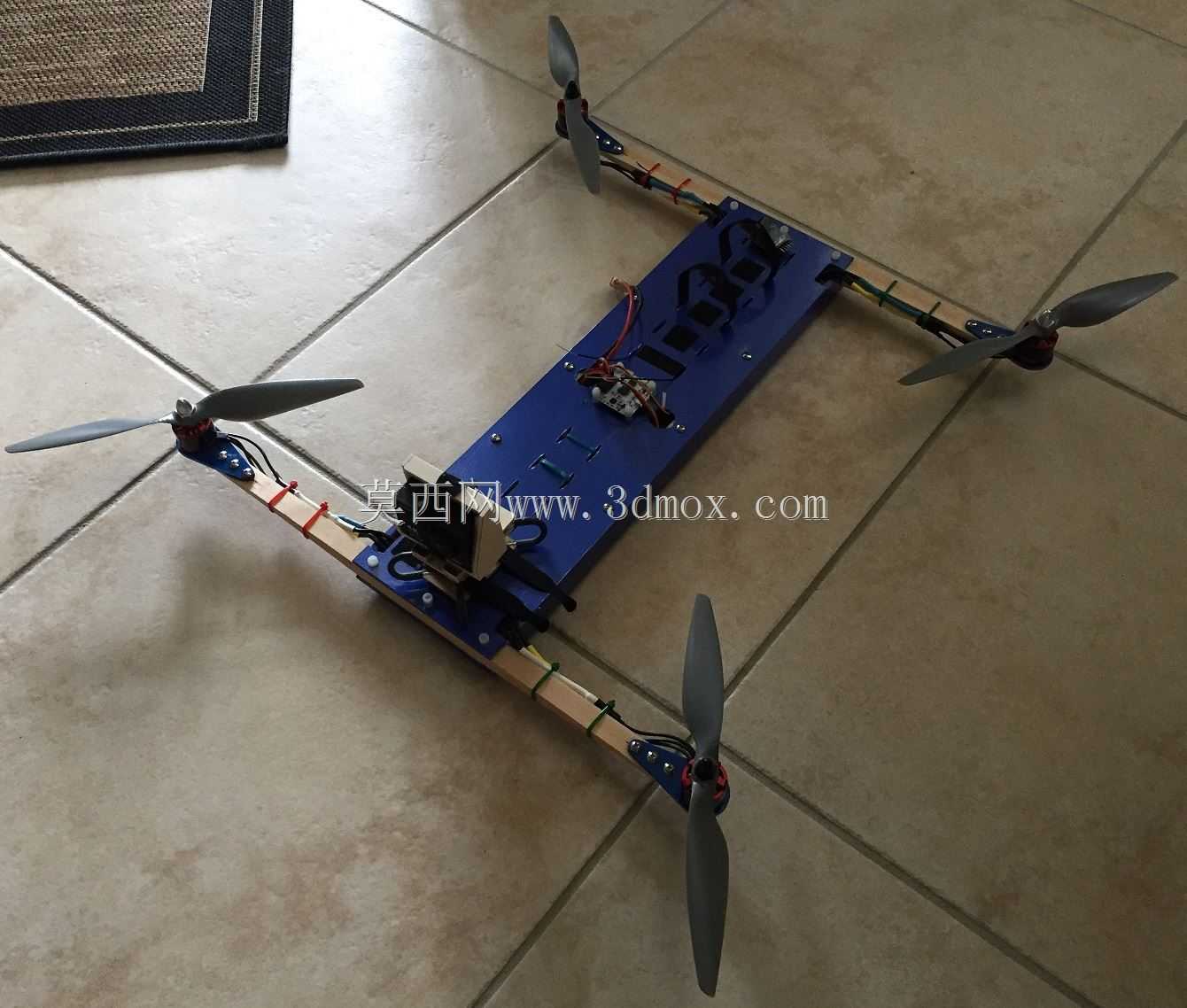

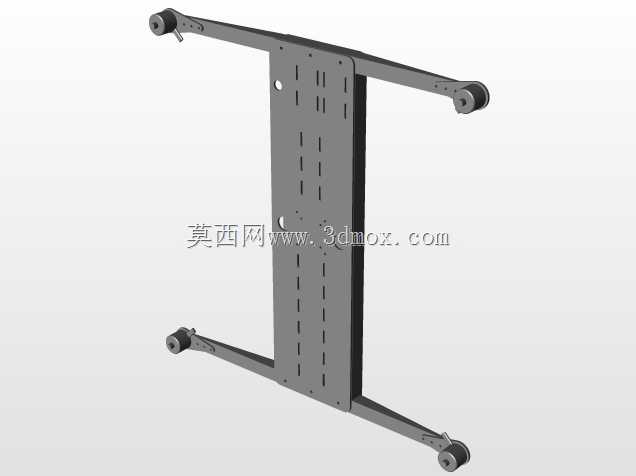

这套H型四旋翼机架结构，核心服务于中小型多旋翼飞行平台的搭建需求，适配航拍测绘、农林植保作业、低空巡检、航模竞技等多类场景的装机需求。从结构布局来看，采用中心竖置主安装板搭配上下对称横置机臂的设计，区别于常规X型机架的臂展布局，H型结构的前后机臂沿中心板纵向对称排布，能给中心板中部留出更规整的安装空间，方便飞控模块、电池、电调、图传设备的分层布置，走线时可以顺着中心板的预留长槽规整排布，避免线材干涉机臂振动、或是被螺旋桨气流剐蹭。机臂末端预留的电机安装座采用同轴定位孔设计，适配标准规格的无刷电机安装孔距，安装时无需额外打孔调整，直接通过螺栓锁紧即可保证电机轴与机臂端面垂直，降低飞行时的动力振动偏移。中心板上的多组等距排布长圆孔，一方面是为了适配不同尺寸的飞控、电池固定扎带穿过，另一方面也能在保证结构强度的前提下尽可能降低机架自重，减少不必要的飞行负载。设计时充分考虑了安装边界的兼容性，机臂展开后整体横向宽度控制在常规多旋翼飞行平台的通用尺寸区间，搭配对应尺寸的螺旋桨时，桨尖不会出现互相干涉的情况，中心板的厚度选择兼顾了结构刚性与减重需求，日常起降、轻度碰撞时不会出现中心板弯折变形的问题。机臂与中心板的连接位置采用贴合式安装面，增大接触面积分散飞行时的机臂受力，避免连接位置应力集中导致的断裂问题，机臂上的减重槽沿受力方向排布，不会削弱机臂的抗弯抗扭性能，飞行过程中机臂的振动幅度能控制在合理区间，保证飞控传感器的采样精度。这套机架的结构设计省去了装机时大量的尺寸测量、打孔调整工作，装机人员可以直接按照预留的安装位布置各个功能模块，大幅缩短整机的装配调试周期，同时对称式的结构布局也方便日常维护时的部件更换，单侧机臂受损时可以单独拆卸更换，无需整体拆解机架结构。
